- Прочная конструкция – корпуса усилены рёбрами и разработаны с анализом FEA для жёсткости и устойчивости
- Мощный шпиндель – скорость до 12 000 (опция 20 000) об/мин и подача до 48 м/мин
- Точная обработка благодаря линейным направляющим, шарико-винтовым парам и безлюфтовым редукторам
- Компактность – малая занимаемая площадь при высокой жесткости конструкции

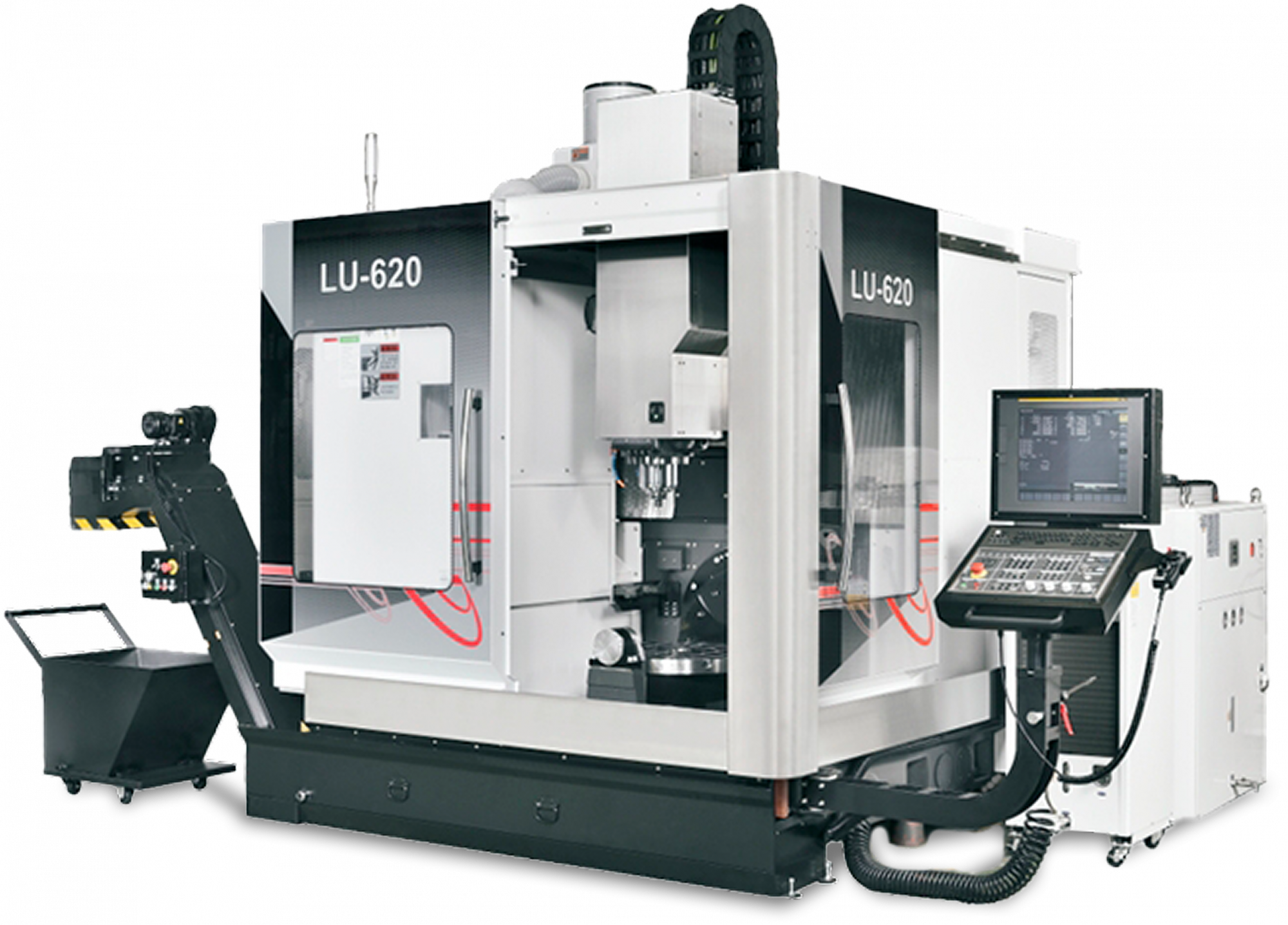

Пятикоординатный обрабатывающий центр LITZ LU-620
LITZ LU-620 — пятиосевой фрезерный обрабатывающий центр с ЧПУ для изготовления деталей сложной формы. Станок сочетает три линейные оси X, Y, Z и две поворотные оси B и C, позволяя изменять положение заготовки относительно режущего инструмента.
Пятикоординатная компоновка применяется для обработки наклонных и криволинейных поверхностей, отверстий под разными углами и деталей, требующих доступа с нескольких сторон. Это позволяет сократить число переустановок, если геометрия детали, способ закрепления и доступ инструмента позволяют выполнить необходимые операции за один установ.
В представленной конфигурации LU-620 оснащён системой ЧПУ HEIDENHAIN iTNC 530 с возможностью одновременного управления пятью осями. Состав функций ЧПУ и комплектация станка уточняются при оформлении заказа.
Основные характеристики LU-620
- Перемещения по осям X/Y/Z — 620 × 520 × 460 мм.
- Диаметр поворотного стола — 620 мм.
- Максимальная нагрузка на стол — 200 кг.
- Максимальный габарит обрабатываемой детали — Ø580 мм.
- Наклон оси B — от −50° до +110°, поворот оси C — 360°.
- Быстрые перемещения по осям X/Y/Z — 36/36/36 м/мин.
- Максимальная частота вращения шпинделя — 12 000 об/мин.
- Инструментальный интерфейс шпинделя — BBT-40.
- Инструментальный магазин — 32 позиции.
- Система ЧПУ — HEIDENHAIN iTNC 530.
Характеристики приведены для конфигурации, представленной в карточке ИНКОР. Параметры оборудования и состав поставки подтверждаются спецификацией конкретного станка.
Для каких деталей подходит пятиосевой центр LU-620
LU-620 может применяться для изготовления корпусных и пространственных деталей, элементов оснастки и других изделий, требующих обработки под разными углами. Оборудование может использоваться в авиационном и автомобильном машиностроении, приборостроении и производстве пресс-форм.
При выборе станка необходимо учитывать материал и размеры заготовки, массу детали вместе с приспособлением, требуемую точность, доступ инструмента и планируемый объём выпуска.
Корпусные детали и кронштейны
Наклонно-поворотный стол позволяет изменять положение заготовки для фрезерования площадок и карманов, сверления и обработки отверстий на разных сторонах детали.
Обработка нескольких сторон без повторного ручного базирования может уменьшить вспомогательное время и снизить влияние погрешностей переустановки на взаимное расположение поверхностей.
Детали пресс-форм и штамповой оснастки
Пятикоординатная обработка применяется для изготовления формообразующих вставок, наклонных плоскостей и криволинейных поверхностей. Ориентация инструмента относительно детали подбирается с учётом её геометрии и возможностей выбранной CAM-системы.
Крыльчатки, рабочие колёса и лопаточные детали
Станок может рассматриваться для обработки крыльчаток, рабочих колёс и отдельных лопаточных деталей с пространственным профилем. Возможность изготовления конкретного изделия определяется его размерами, материалом, геометрией каналов, доступом инструмента и функциями ЧПУ.
Для сложных межлопаточных поверхностей необходимо проверить стратегию одновременной пятиосевой обработки, оснастку, режущий инструмент и постпроцессор CAM-системы.
Одновременная обработка по пяти координатам
При одновременной пятиосевой обработке линейные и поворотные оси могут синхронно перемещаться во время резания. Это позволяет изменять ориентацию инструмента относительно поверхности и обрабатывать сложные пространственные контуры.
Пятикоординатный обрабатывающий центр может также использоваться для позиционной обработки: поворотные оси устанавливают деталь под необходимым углом, после чего выполняются операции по линейным осям.
Выбор между позиционной и одновременной обработкой зависит от конструкции детали, требований к поверхности, доступности инструмента и применяемой технологии.
Конструкция и оснащение LITZ LU-620
Станина и направляющие

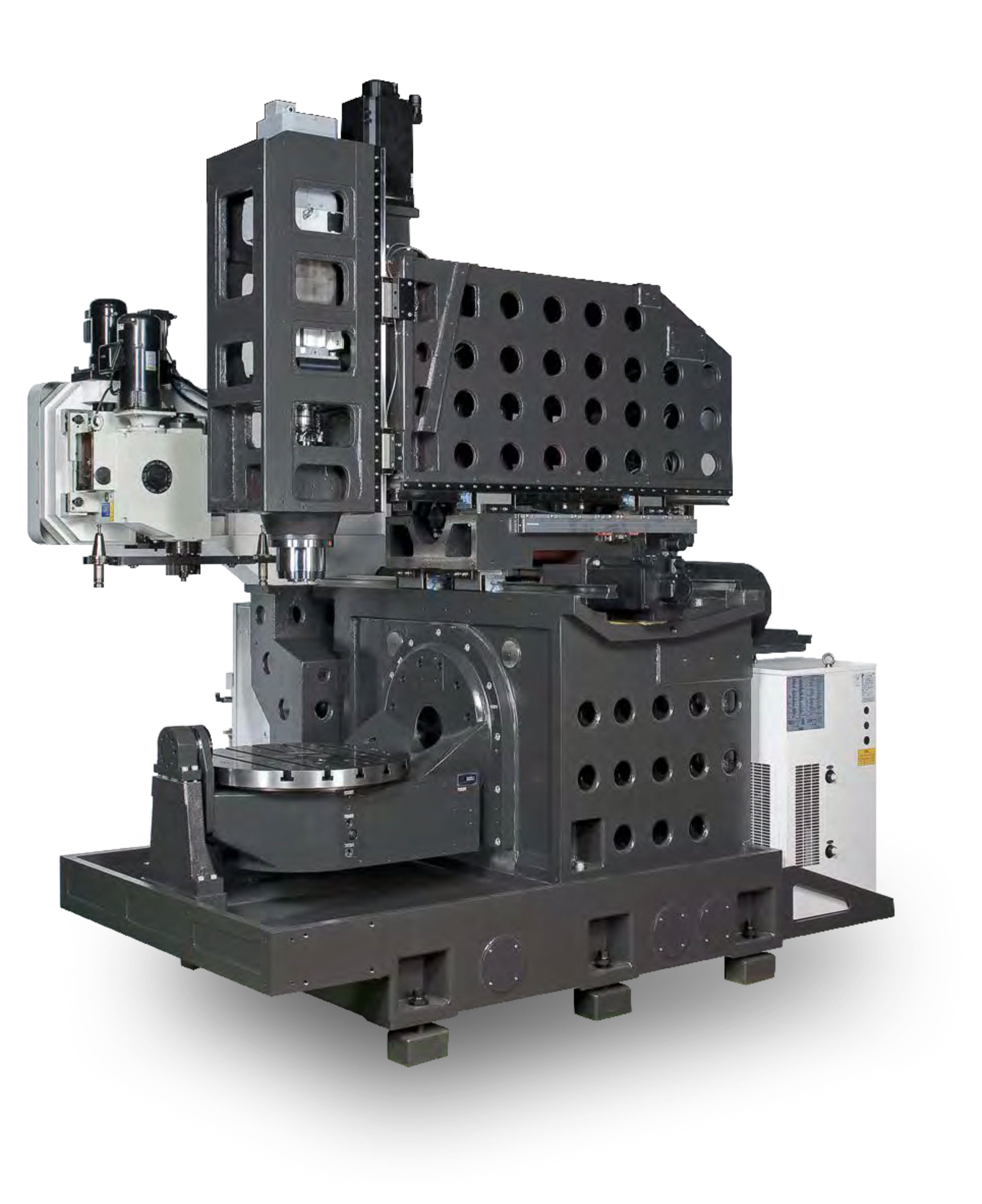

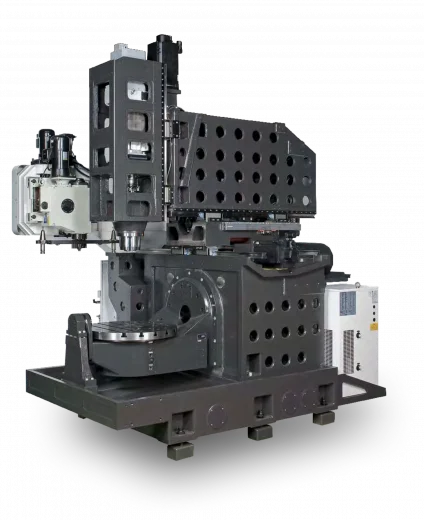

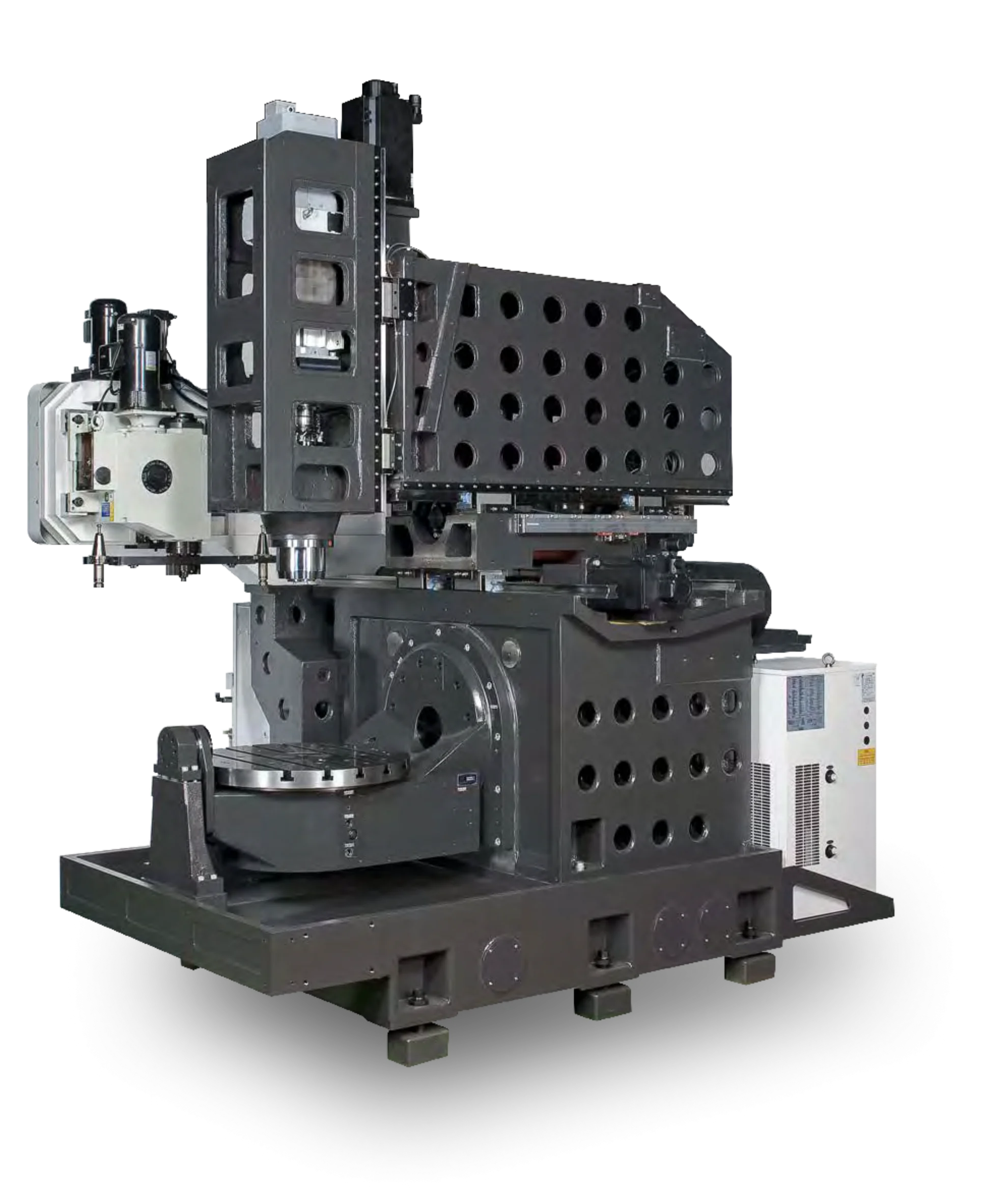

LU-620 выполнен по портальной схеме. Основные элементы конструкции изготовлены из чугуна и имеют усиливающие рёбра. При проектировании конструкции производитель применяет конечно-элементный анализ для оценки поведения основных узлов.
По линейным осям используются направляющие качения и шарико-винтовые передачи. Они обеспечивают перемещение узлов станка при позиционировании и обработке детали.
Шпиндель
В конфигурации, представленной ИНКОР, установлен шпиндель с прямым приводом и инструментальным интерфейсом BBT-40. Максимальная частота вращения составляет 12 000 об/мин.
При подборе оборудования для обработки конкретного материала необходимо учитывать мощность и характеристики шпинделя, тип инструмента, режимы резания, закрепление заготовки и требования к готовой детали.
Наклонно-поворотный стол
Поворотный стол диаметром 620 мм обеспечивает изменение положения заготовки по осям B и C. В указанной конфигурации диапазон наклона оси B составляет от −50° до +110°, а поворот оси C — 360°.
Максимальная нагрузка на стол по данным карточки составляет 200 кг. При подборе приспособления необходимо учитывать суммарную массу заготовки и оснастки, их расположение на столе и условия работы при наклоне.
В карточке указан максимальный габарит детали Ø580 мм. Возможность размещения конкретной заготовки дополнительно проверяется с учётом её высоты, приспособления, наклона стола и доступа инструмента.
Автоматическая смена инструмента
Инструментальный магазин на 32 позиции позволяет использовать несколько инструментов в одной управляющей программе. Автоматическая смена инструмента удобна при последовательном выполнении фрезерования, сверления и других операций.
Состав и вместимость инструментального магазина согласовываются в спецификации поставки.
Система ЧПУ HEIDENHAIN
В представленной конфигурации пятиосевой фрезерный центр оснащён системой HEIDENHAIN iTNC 530. Согласно данным карточки, предусмотрена возможность одновременного управления пятью осями.
При подготовке к внедрению станка необходимо проверить состав программных функций, совместимость с используемой на предприятии CAM-системой и наличие постпроцессора для выбранной конфигурации оборудования.
Материалы для обработки
При подборе LITZ LU-620 могут рассматриваться задачи обработки алюминиевых и других конструкционных сплавов, стали, титана и жаропрочных материалов.
Возможность обработки конкретного материала и достижимая производительность определяются характеристиками шпинделя, состоянием заготовки, инструментом, режимами резания, закреплением и требованиями к детали. Для сложных материалов рекомендуем выполнить предварительную технологическую оценку.
Частые вопросы о LITZ LU-620
Подходит ли LU-620 для одновременной пятиосевой обработки?
В представленной конфигурации станка с ЧПУ HEIDENHAIN iTNC 530 заявлена возможность одновременного управления пятью осями. Состав программных функций и комплектация подтверждаются спецификацией конкретной поставки.
Можно ли обработать деталь с нескольких сторон за один установ?
Наклонно-поворотный стол позволяет изменять положение детали относительно инструмента. Количество доступных сторон зависит от геометрии заготовки, приспособления и доступа инструмента. Для некоторых деталей потребуется дополнительная переустановка.
Какой размер детали можно установить на LU-620?
В карточке указан максимальный габарит обрабатываемой детали Ø580 мм. При проверке конкретной заготовки также учитываются её высота, масса, размеры приспособления, положение при наклоне стола и возможность подвода инструмента.
Чем отличается пятиосевая обработка от обработки 3+2?
При обработке 3+2 поворотные оси устанавливают деталь в нужное положение, после чего обработка выполняется по линейным осям. При одновременной пятиосевой обработке линейные и поворотные оси могут двигаться синхронно непосредственно во время резания.
Подбор пятикоординатного центра под вашу задачу
Специалисты ИНКОР помогут оценить применимость LITZ LU-620 для вашей номенклатуры деталей и согласовать комплектацию станка, функции ЧПУ, оснастку и дополнительное оборудование.
Для предварительного подбора подготовьте чертёж или 3D-модель детали, сведения о материале и габаритах заготовки, требования к точности и планируемый объём выпуска.
По запросу подготовим коммерческое предложение и информацию об условиях поставки, пусконаладки и сервисного обслуживания.
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Рабочий стол |
Диаметр поворотного стола |
мм |
Ø620 |
|
Максимальная нагрузка на стол |
кг |
200 |
|
|
Максимальные габариты обрабатываемой детали |
мм |
Ø580 |
|
|
Расстояние от торца шпинделя до стола |
мм |
150-610 |
|
|
Максимально допустимая нагрузка на рабочий стол |
кг |
200 |
|
|
Перемещения |
Перемещение по оси X |
мм |
620 |
|
Перемещение по оси Y |
мм |
520 |
|
|
Перемещение по оси Z |
мм |
460 |
|
|
Угол поворота осей B/C |
град |
-50…+110/360 |
|
|
Быстрые перемещения по осям X/Y/Z |
м/мин |
36/36/36 |
|
|
Шпиндель |
Тип привода |
– |
Прямой |
|
Максимальная скорость вращения шпинделя |
об/мин |
12000 |
|
|
Конус |
– |
BBT-40 |
|
|
Мощность шпинделя |
кВт |
18/21 |
|
|
Система смены инструмента |
Кол-во инструментов |
– |
32 |
|
Максимальный диаметр инструмента/без соседних инструментов |
мм |
Ø75/Ø127 |
|
|
Максимальная длина инструмента |
мм |
250 |
|
|
Прочее |
Система ЧПУ |
– |
HEIDENHAIN ITNC530(5) |
|
Вес станка |
кг |
8800 |
|
|
Габариты станка (Д*Ш*В) |
мм |
2260*2590*2880 |
|
-
Система ЧПУ HEIDENHAIN ITNC530 (5 осей одновременно)
-
Шпиндель BBT-40 с прямым приводом, 12000 об/мин
-
Масляное охлаждение шпинделя
-
Система охлаждения масла шпинделя
-
Магазин автоматической смены инструмента на 32 позиции
-
Направляющие качения роликового типа
-
Автоматическая система смазки
-
Конвейер для удаления стружки с баком
-
Оптические линейки по осям X/Y/Z
-
Энкодер по осям В/С
-
Тормоз оси Z
-
Наклонно-поворотный стол В/C с прямым приводом
-
Система тепловой компенсации
-
Переносной пульт MPG
-
Система продувки и уплотнения шпинделя
-
Программное обеспечение для защиты от столкновений
-
Сигнальная лампа
-
Лампа освещения рабочей зоны
-
Система подачи СОЖ
-
Система автоматического отключения М30
-
Пистолет СОЖ
-
Пистолет сжатого воздуха
-
Полностью закрытая рабочая зона станка
-
Ящик с комплектом инструмента для обслуживания станка
-
Техническая документация на русском языке
-
Брызговое кольцо шпинделя
-
Опора задней бабки рабочего стола
-
Большой стол 620 мм
-
Предохранительный выключатель передней/боковой двери
-
Дисковый маслоотделитель охлаждающей жидкости
