Гибочный инструмент в Казани
Пуансоны и матрицы для листогибочных прессов — цельные и сегментные, из стали 42CrMo. Совместимость с креплениями Amada Promecam, Bystronic, Trumpf, LVD. Поставка по всей России.
Гибочный инструмент в компании «ИНКОР» в Казани
Компания «ИНКОР» поставляет гибочный инструмент (пуансоны, матрицы, подложки под матрицы) для листогибочных прессов всех типов — от компактных электромеханических до тяжёлых гидравлических с ЧПУ. В каталоге представлены цельные и сегментные пуансоны и матрицы с различными радиусами, углами гибки, максимальным усилием, изготовленные из высокопрочной легированной стали 42CrMo.
Инструмент совместим с большинством распространённых систем крепления: Amada Promecam, Bystronic, Trumpf, LVD, WILA и другими. Подбираем инструмент под конкретную модель пресса, толщину и марку обрабатываемого металла, требуемый радиус гибки. Поставляем как стандартные решения, так и изготавливаем инструмент по чертежам заказчика.
Типы гибочного инструмента

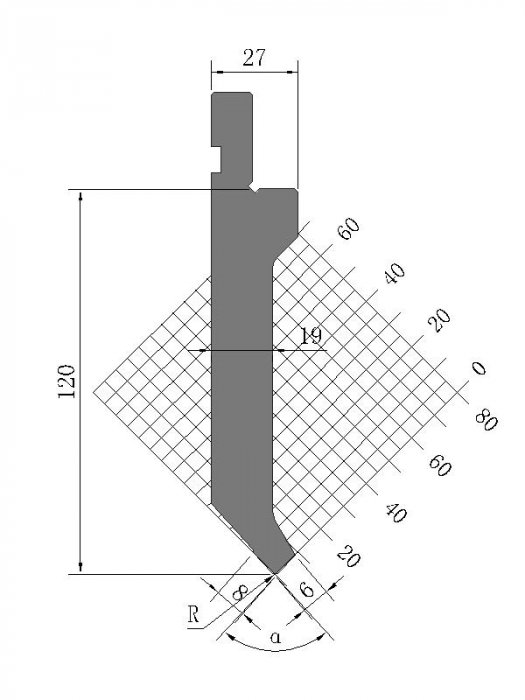

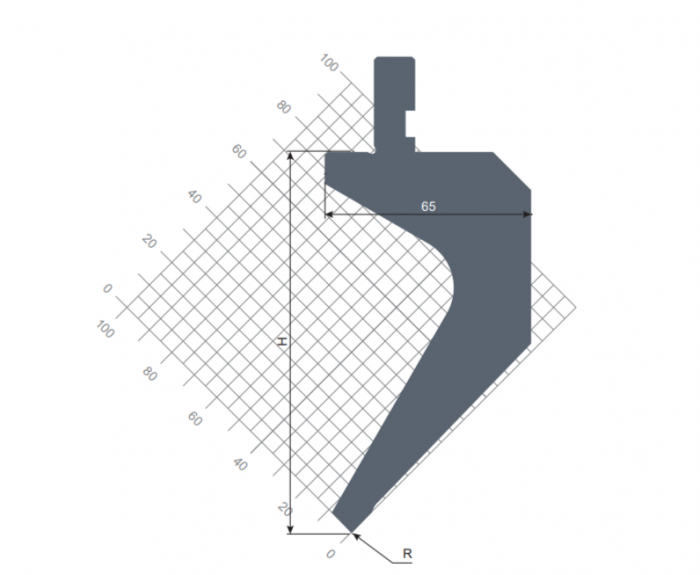

Цельные пуансоны
Монолитный инструмент по всей длине (обычно 835 мм, 515 мм, 595 мм, 415 мм). Применяется для гибки по всей длине за один ход.
- Высокая жёсткость и точность
- Для длинных прямолинейных гибов
- Стандартные углы 26°, 28°, 30°, 45°, 60°, 85°, 86°, 88°
- Радиусы от 0,2 до 50 мм
Сегментные пуансоны
Набор сегментов разной длины (100L, 100R, 10, 15, 20, 40, 50, 200, 300 мм), собираемых в любую комбинацию. Адаптивная настройка под изделие.
- Гибка коробчатых изделий
- Гибка в труднодоступных местах
- Гибкая настройка под изделие
- Экономия на комплекте оснастки
Нижние матрицы
Матрицы с V-образным пазом различной ширины. Подбираются под толщину листа и требуемый радиус гибки.
- Одно- и многоканальные
- Ширина паза от 6 до 100+ мм
- Компенсаторы прогиба
- Совместимость с любыми пуансонами
Специальный инструмент
Изготовление по чертежам заказчика: нестандартные углы, радиусы, профили, системы крепления.
- Острые и специальные пуансоны
- Инструмент для радиусной гибки
- Пуансоны с уменьшенным зевом
- Сроки изготовления от 2 недель
Совместимые системы крепления
Гибочный инструмент должен соответствовать системе крепления вашего листогибочного пресса. Мы поставляем оснастку под все распространённые типы зажимов.
| Система крепления | Производители прессов | Особенности |
|---|---|---|
| Amada Promecam | Amada, Salvagnini, часть European brands | Самая распространённая система в мире, быстрая замена |
| Bystronic / Bystronic-type | Bystronic, часть European brands | Быстроразъёмный зажим, высокая точность |
| Trumpf / Trumpf-style | Trumpf и аналоги | Специализированная система, высокая жёсткость |
| LVD / LVD-type | LVD, часть European brands | Универсальное крепление, простое в обслуживании |
| Wila / Wila-type | Wila, часть European brands | Премиальные системы с гидравлическим зажимом |
| Китайские стандарты | ADH, Harsle, Accurl, Yawei и др. | Быстроразъёмные зажимы, совместимы с Amada Promecam |
Применение гибочного инструмента
Корпуса электрощитов, шкафы управления, монтажные панели
Фасадные панели, доборные элементы, кровельные изделия
Воздуховоды, фасонные изделия, короба
Корпуса, кожухи, кронштейны, элементы каркасов
Подбор гибочного инструмента под ваши задачи
Компания «ИНКОР» поставляет гибочный инструмент в наличии и под заказ. Для точного подбора оснастки нам достаточно знать: модель вашего листогибочного пресса, тип системы крепления, толщину и марку обрабатываемого металла, требуемый радиус гибки.
При необходимости изготавливаем инструмент по чертежам заказчика: нестандартные углы, радиусы, профили, специальные пуансоны для труднодоступных мест. Все изделия проходят контроль качества и поставляются с полной технической документацией.
Условия поставки гибочного инструмента
- Поставка в наличии и под заказ
- Изготовление по чертежам заказчика
- Высокопрочная сталь 42CrMo
- Закалка и отпуск для долговечности
- Совместимость с любыми прессами
- Доставка по всей России
- Консультации технологов по подбору
- Оперативная поставка стандартных позиций
Частые вопросы о гибочном инструменте
Как подобрать пуансон и матрицу под мой пресс?
Для подбора гибочного инструмента необходимо знать: модель листогибочного пресса, тип системы крепления (Amada Promecam, Bystronic, Trumpf, LVD и др.), усилие пресса, толщину и марку обрабатываемого металла, а также требуемый радиус гибки. По этим параметрам наши инженеры подберут оптимальный комплект пуансон-матрица. Если вы не знаете тип крепления — пришлите фото зажима вашего пресса, мы определим его визуально.
Чем отличается цельный пуансон от сегментного?
Цельный пуансон — это монолитный инструмент стандартной длины (обычно 835 мм), предназначенный для гибки по всей длине за один ход. Он обеспечивает высокую жёсткость и точность, идеален для длинных прямолинейных гибов. Сегментный пуансон состоит из набора сегментов разной длины (10, 15, 20, 40, 50, 100, 200, 300 мм), которые собираются в любую комбинацию. Сегментные пуансоны незаменимы при гибке коробчатых изделий, где нужно обойти уже согнутые борта, и для гибки в труднодоступных местах.
Как выбрать ширину паза нижней матрицы?
Ширина V-образного паза нижней матрицы выбирается в зависимости от толщины листа. Общее правило: для углеродистой стали ширина паза должна быть в 6–12 раз больше толщины листа. Например, для листа 4 мм оптимален паз 24–32 мм, для листа 8 мм — 48–64 мм. Чем уже паз, тем меньше радиус гибки и выше требуемое усилие. Чем шире паз, тем больше радиус и ниже усилие, но выше риск деформации прижимной кромки. Наши технологи подберут оптимальное соотношение под ваши задачи.
Из какого материала изготовлен инструмент?
Стандартный гибочный инструмент изготавливается из высокопрочной легированной стали 42CrMo (аналог 40ХНМА). Эта сталь после закалки и отпуска обеспечивает высокую твёрдость (46–50 HRC), износостойкость и стойкость к ударным нагрузкам. Для работы с нержавеющими сталями и алюминием может применяться инструмент с полированной поверхностью или специальным покрытием, минимизирующим следы на материале. По запросу заказчика возможно изготовление инструмента из других марок стали.
Можно ли изготовить инструмент по чертежам?
Да, мы изготавливаем гибочный инструмент по чертежам заказчика. Это актуально для нестандартных задач: специальные углы (острые, тупые), уменьшенный зев для работы с уже согнутыми бортами, специальные радиусы, фигурные профили, инструмент для конкретных изделий. Срок изготовления — от 2 до 6 недель в зависимости от сложности. Для оформления заказа достаточно предоставить чертёж с основными параметрами: угол, радиус, высота, длина, тип крепления, материал.
Подберём гибочный инструмент под ваш пресс
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель пресса, тип крепления и параметры обработки, и подготовит коммерческое предложение с подбором оптимального комплекта оснастки.
Гибочный инструмент для листогибочных прессов в Казани
Компания «ИНКОР» поставляет гибочный инструмент в Казани — пуансоны и матрицы для листогибочных прессов всех типов и производителей. В каталоге представлены цельные и сегментные пуансоны, верхние и нижние матрицы с различными радиусами и углами гибки, изготовленные из высокопрочной стали 42CrMo.
Оснастка совместима с большинством распространённых систем крепления: Amada Promecam, Bystronic, Trumpf, LVD, Wila, а также с креплениями китайских прессов ADH, Harsle, Accurl, Yawei и других. Мы подбираем инструмент под конкретную модель пресса, толщину и марку обрабатываемого металла, требуемый радиус гибки. При необходимости изготавливаем инструмент по чертежам заказчика: нестандартные углы, радиусы, специальные пуансоны для труднодоступных мест.
Компания «ИНКОР» обеспечивает оперативную поставку стандартных позиций в наличии и изготовление нестандартного инструмента под заказ. Оставьте заявку — наши технологи подготовят персональное коммерческое предложение с подбором оптимального комплекта оснастки для вашего производства.
