Измерительные руки Renishaw для ручного контактного измерения деталей непосредственно на станке с ЧПУ. Модели HPRA, HPPA, HPMA, HPGA с датчиками RP3, LP2, MP250 и совместимостью со всеми стандартными интерфейсами станков. Поставка по всей России.
Измерительные руки Renishaw в компании «ИНКОР» в Казани
Компания «ИНКОР» поставляет измерительные руки Renishaw — механические устройства для ручного контактного измерения деталей непосредственно на рабочем столе станка с ЧПУ. В отличие от автоматических измерительных щупов, которые устанавливаются в шпиндель, измерительная рука работает стационарно: оператор вручную подводит щуп к детали, а система фиксирует координаты точки касания и передает их в систему ЧПУ.
Измерительные руки Renishaw незаменимы в случаях, когда требуется гибкость измерений без автоматизации: контроль сложных 3D-поверхностей, наладка нестандартных приспособлений, измерение крупногабаритных деталей, проверка геометрии после установки заготовки. В каталоге представлены четыре модели: HPRA, HPPA, HPMA, HPGA — все с проводным подключением, совместимые с различными датчиками (RP3, LP2, MP250) и интерфейсами станков (TSI 2, TSI 3, HSI).
Модельный ряд измерительных рук Renishaw
Все четыре модели измерительных рук Renishaw имеют проводное подключение и различаются по совместимым датчикам и интерфейсам станка. Выбор модели определяется типом системы ЧПУ и требуемым датчиком.
| Модель | Совместимый датчик | Интерфейсы станка | Особенности |
|---|---|---|---|

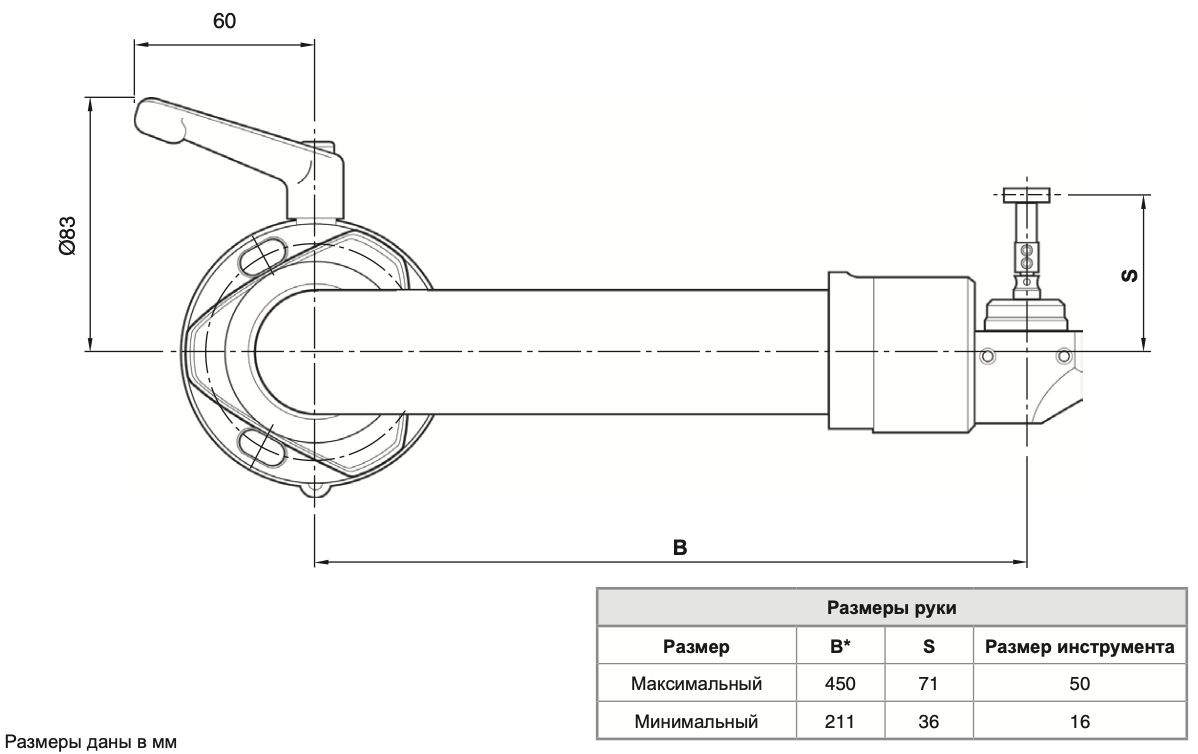

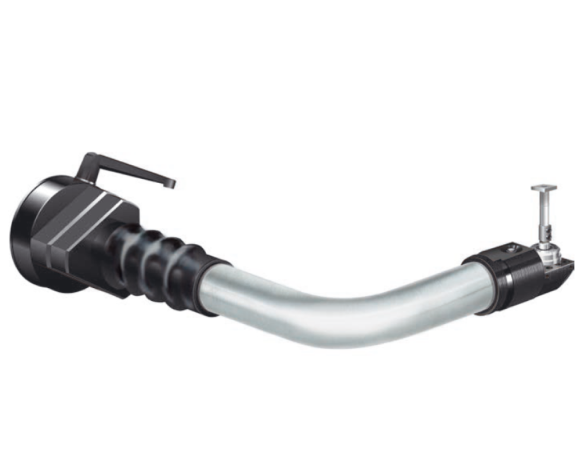

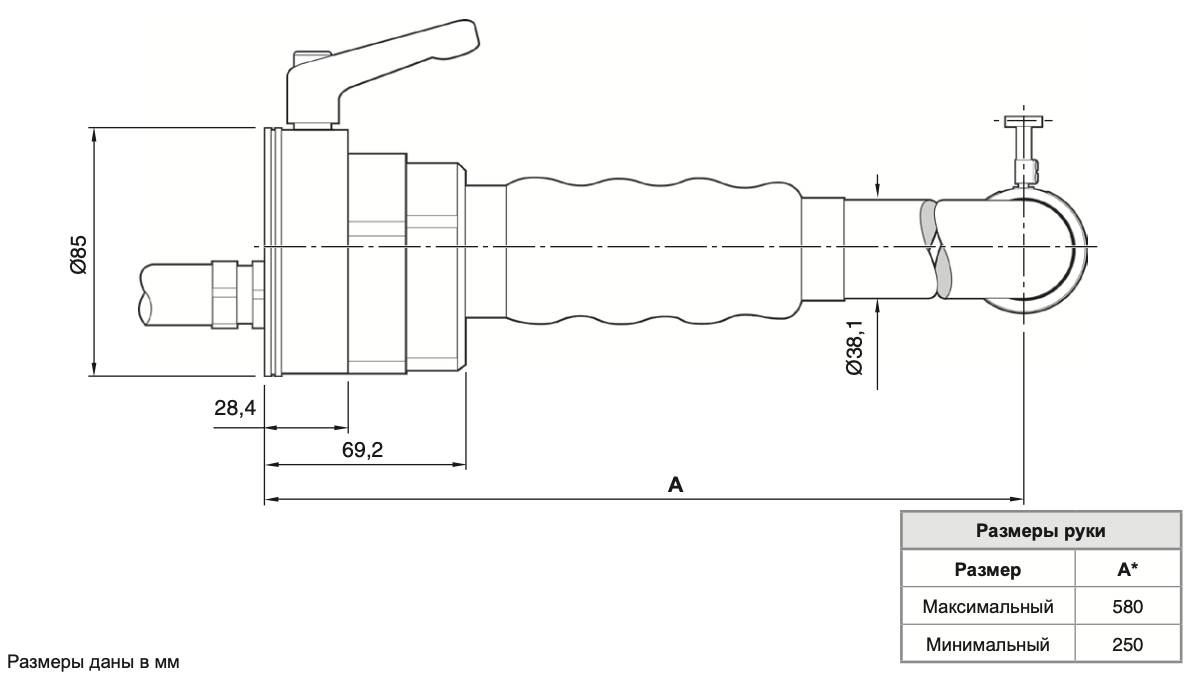

| HPRA | RP3 (кинематический) | TSI 2 или TSI 2-C | Стандартная модель для станков с интерфейсом TSI 2 |

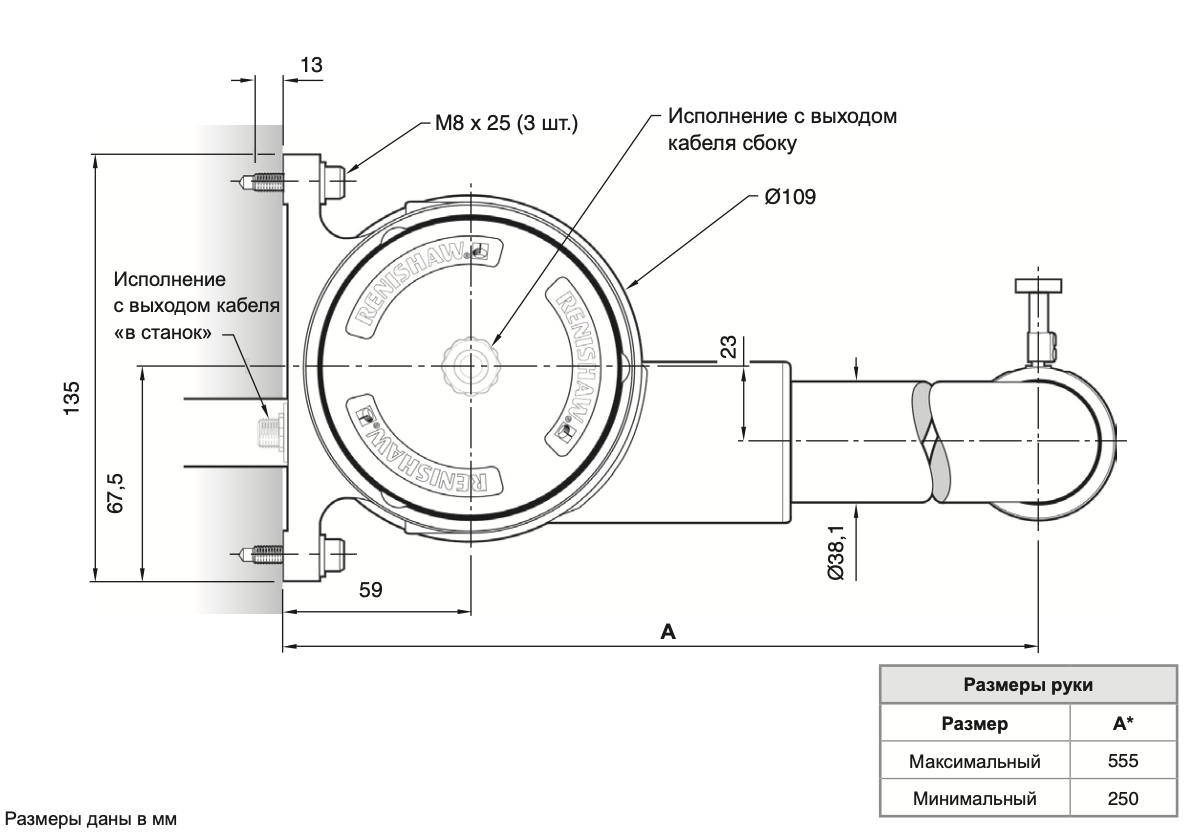

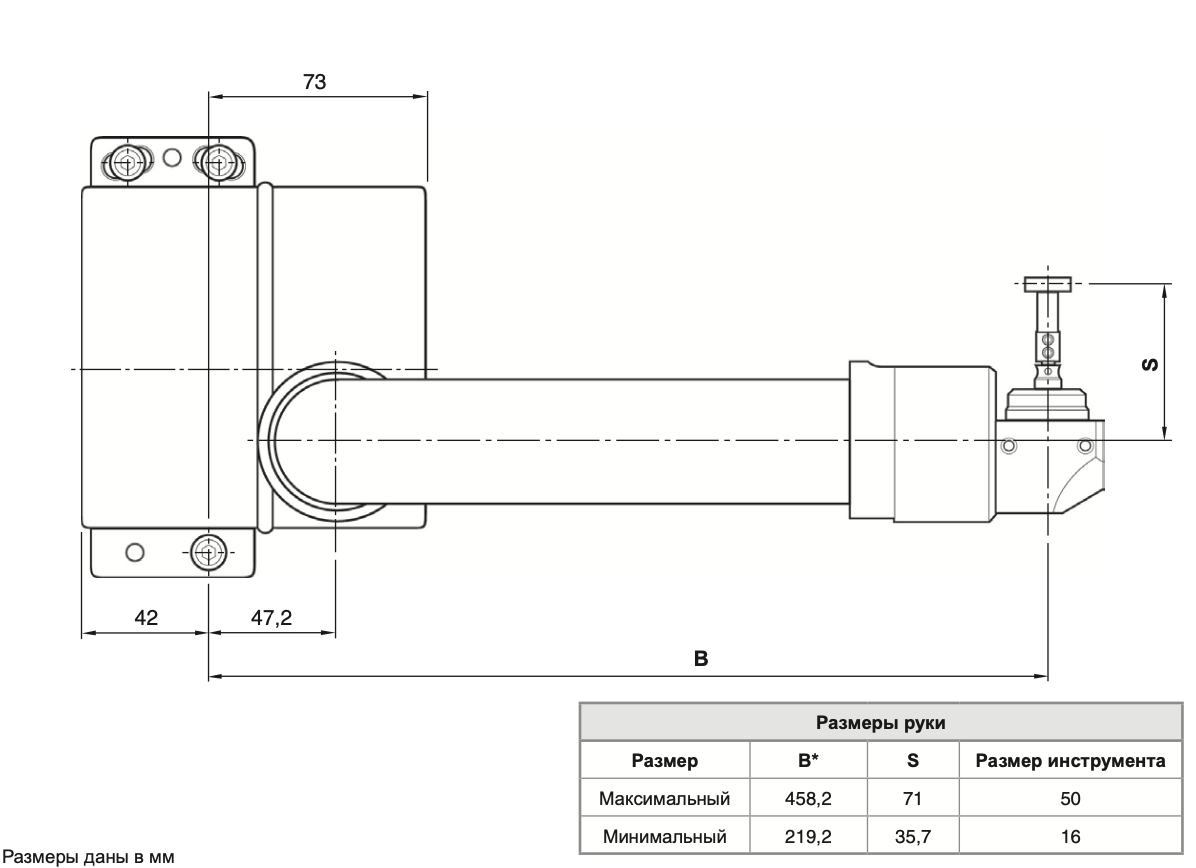

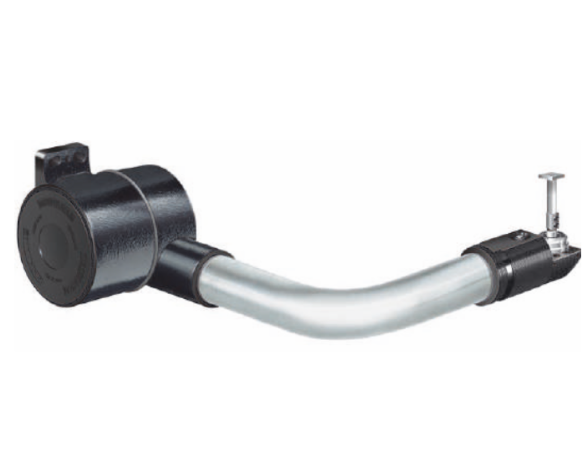

| HPPA | RP3 (кинематический) | TSI 2 или TSI 2-C | Модификация HPRA с расширенной конфигурацией |

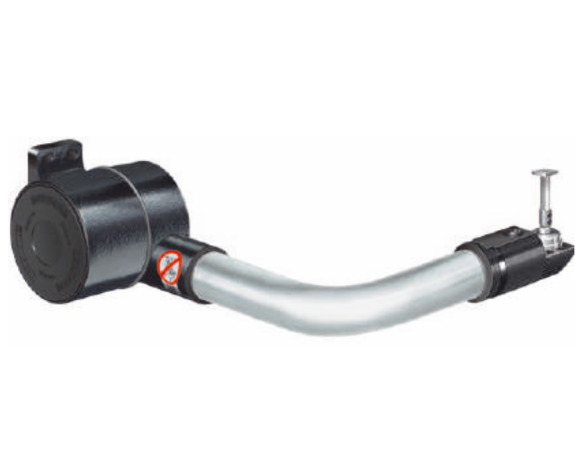

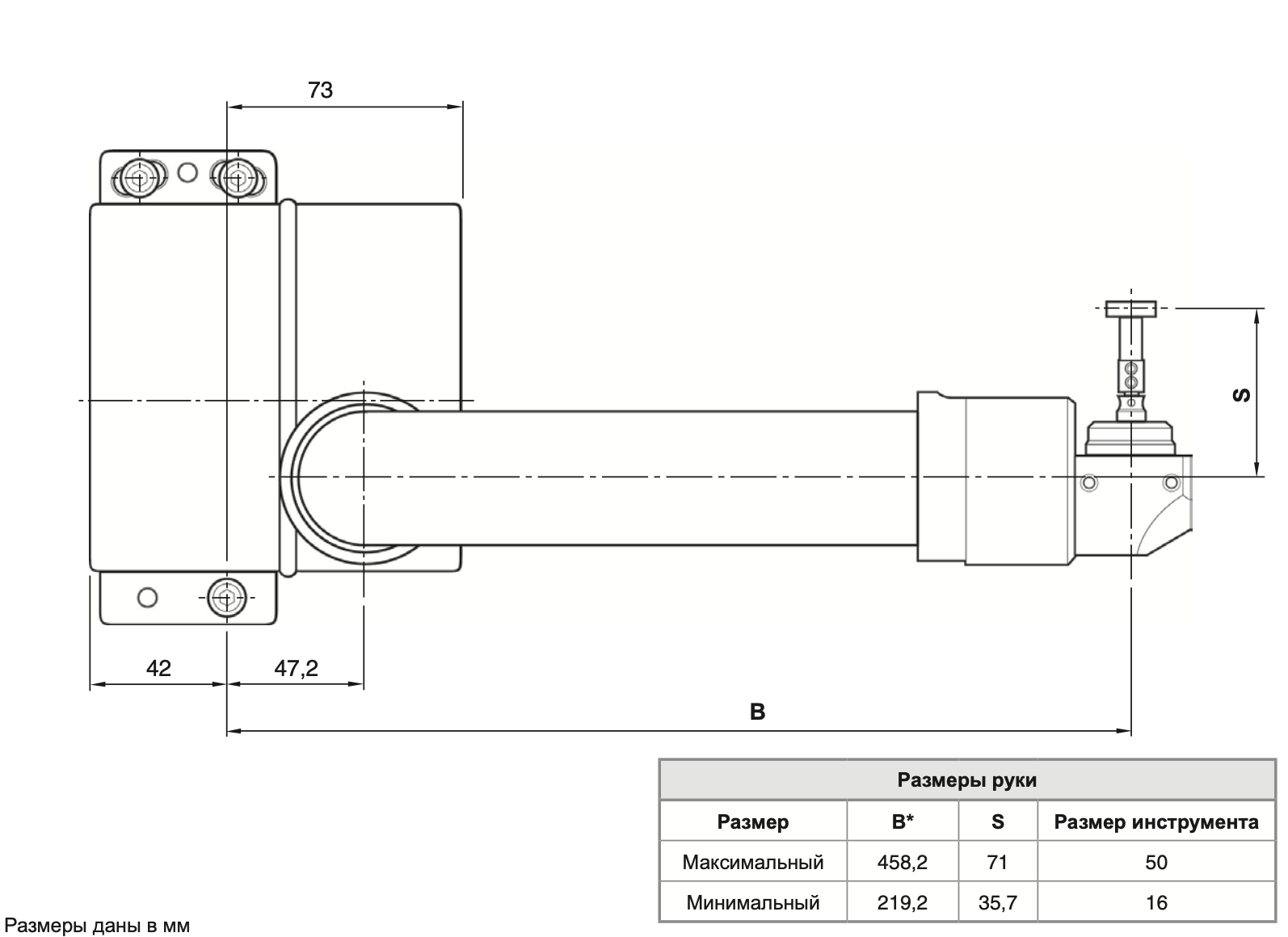

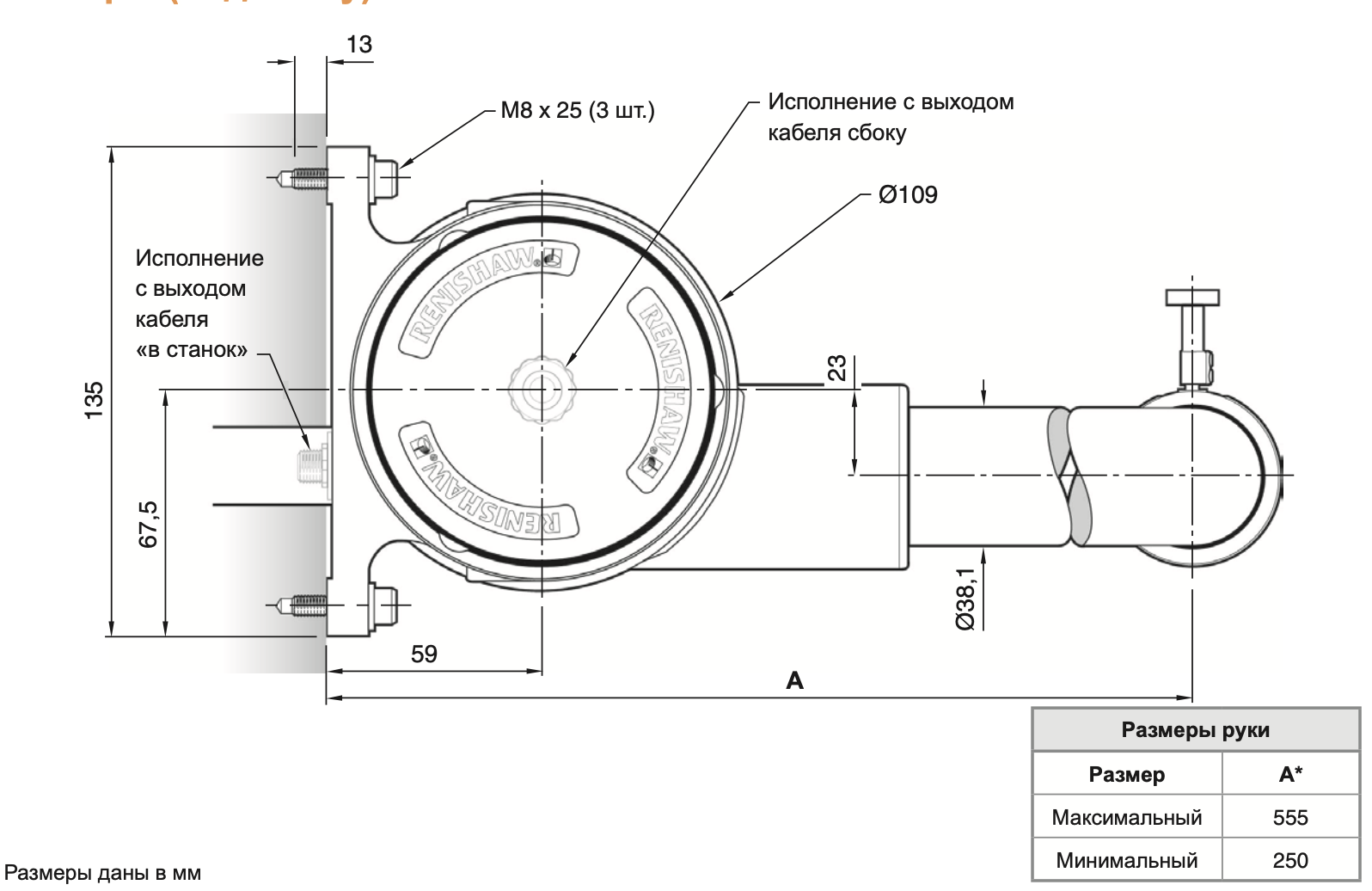

| HPMA | RP3 (кинематический) | TSI 3 или TSI 3-C | Для современных станков с интерфейсом TSI 3 |

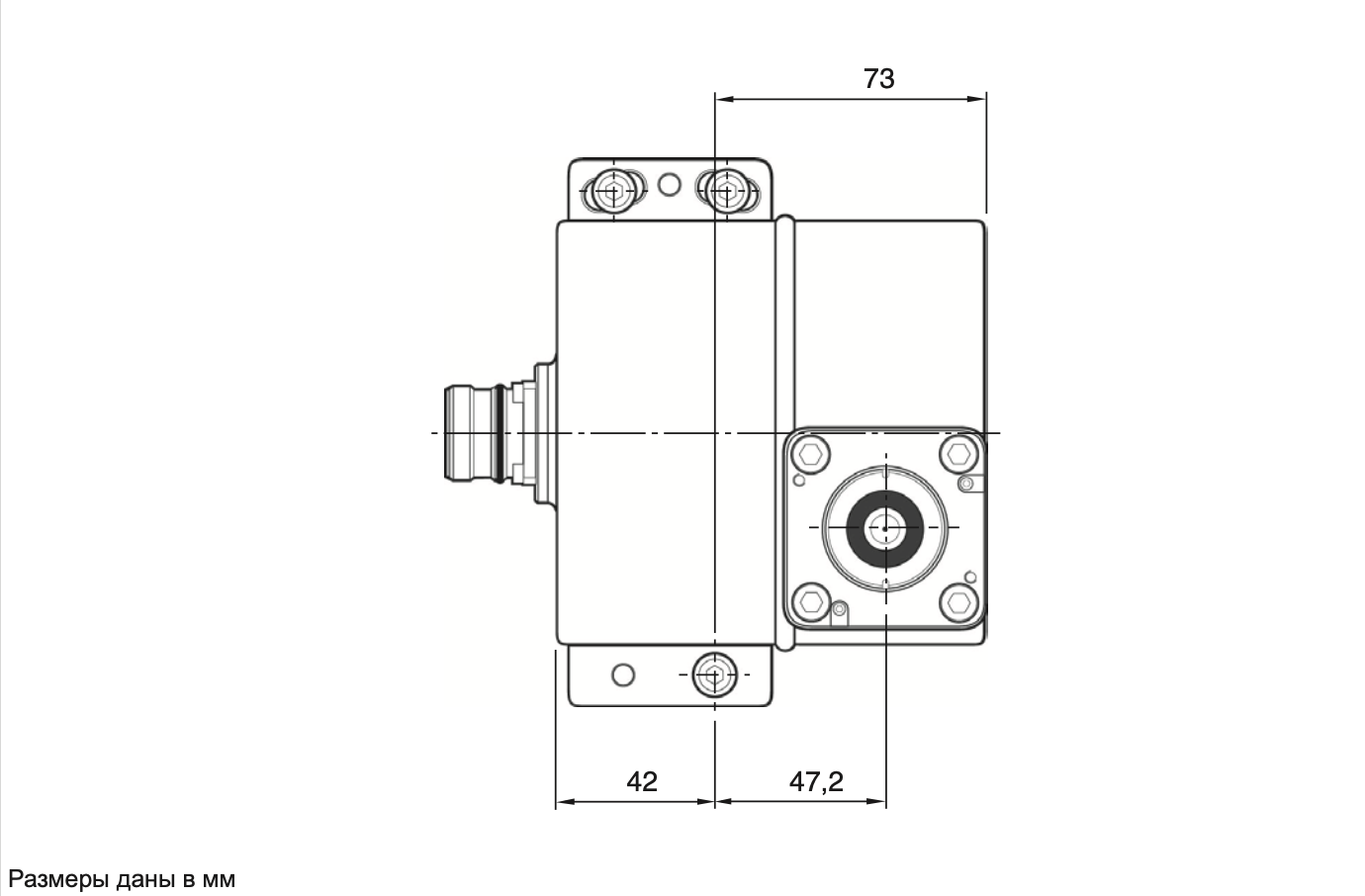

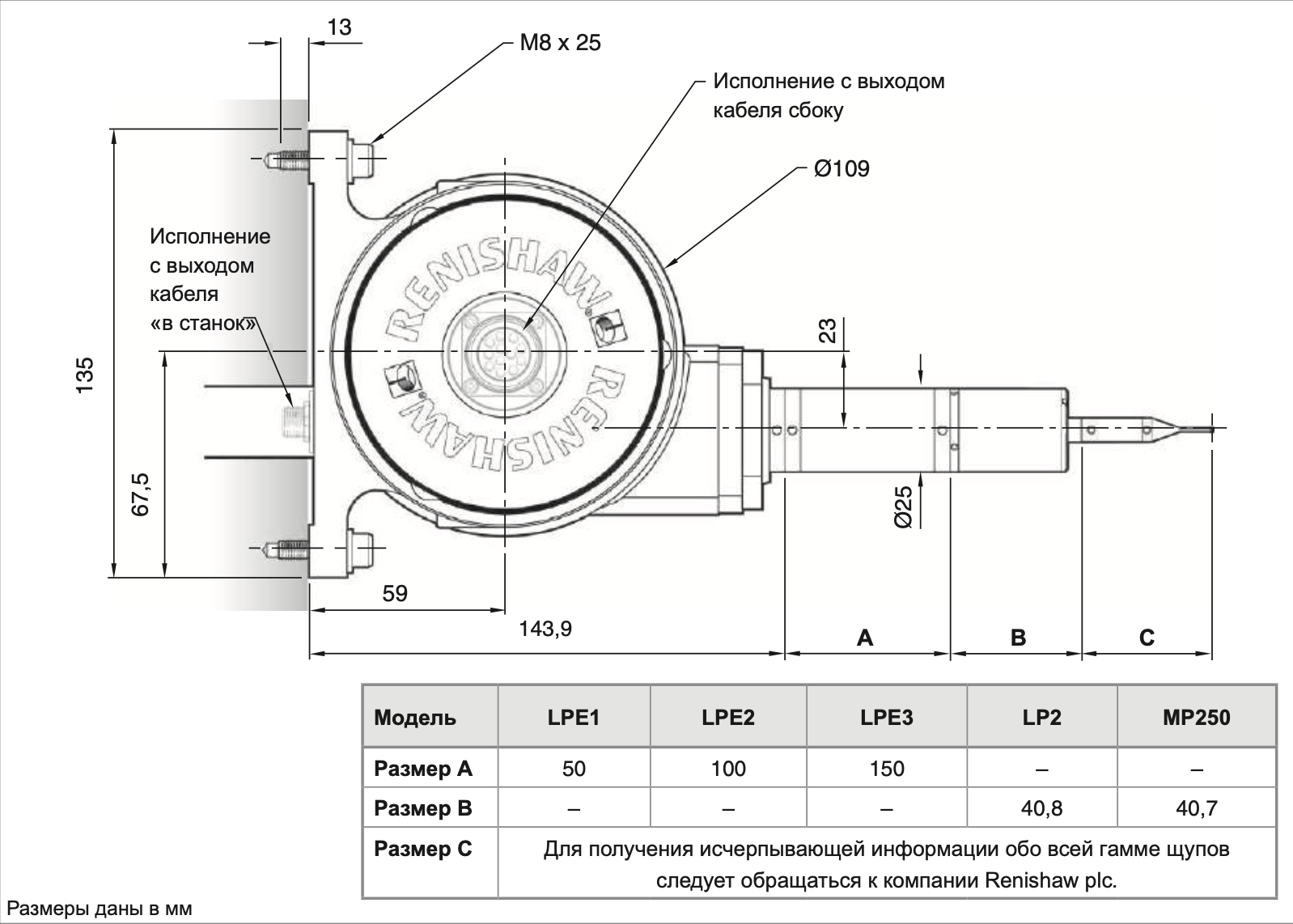

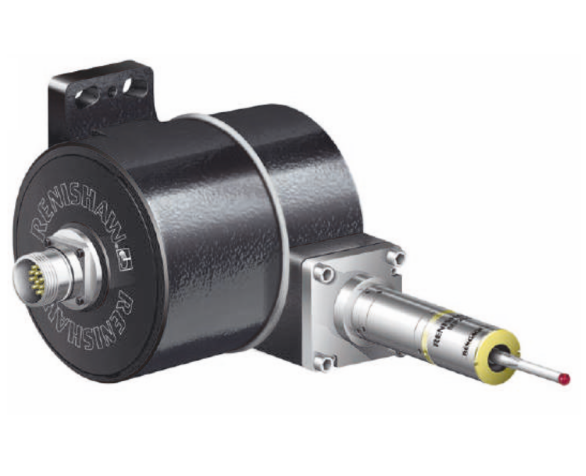

| HPGA | LP2 или MP250 | TSI 3 (или TSI 3-C) и HSI | Для датчиков LP2/MP250, поддержка HSI |
Преимущества измерительных рук Renishaw
Гибкость измерений
Ручное управление позволяет измерять детали любой формы и размера непосредственно на станке.
- Измерение сложных 3D-поверхностей
- Контроль крупногабаритных деталей
- Наладка нестандартных приспособлений
- Работа в труднодоступных местах
Прецизионная точность
Кинематические датчики Renishaw обеспечивают повторяемость измерений на уровне микрон.
- Повторяемость ±1 мкм (3D)
- Защита от перегрузок
- Стабильность показаний
- Интеграция с системой ЧПУ
Универсальная совместимость
Четыре модели покрывают все распространенные интерфейсы станков и датчиков Renishaw.
- Интерфейсы TSI 2, TSI 3, HSI
- Датчики RP3, LP2, MP250
- Совместимость с Fanuc, Siemens, Heidenhain
- Простая интеграция со станком
Области применения измерительных рук
Контроль геометрии корпусных деталей, валов, сложных элементов после установки на станок
Контроль сложных 3D-поверхностей, полостей, формообразующих элементов пресс-форм и штампов
Прецизионный контроль лопаток турбин, элементов планера, крупногабаритных деталей
Измерение деталей, которые сложно контролировать автоматическим щупом из-за размеров
Подбор измерительной руки под ваш станок
Компания «ИНКОР» поставляет измерительные руки Renishaw в наличии и под заказ. Для точного подбора модели нам достаточно знать: систему ЧПУ вашего станка (Fanuc, Siemens, Heidenhain и др.) и тип машинного интерфейса (TSI 2, TSI 3, HSI).
Если на вашем станке установлен интерфейс TSI 2 или TSI 2-C — подойдут модели HPRA или HPPA с датчиком RP3. Если интерфейс TSI 3 или TSI 3-C — выбирайте модель HPMA (с датчиком RP3) или HPGA (с датчиками LP2/MP250). Если требуется поддержка интерфейса HSI — единственно возможная модель HPGA. Наши инженеры подберут оптимальную конфигурацию под конкретную модель вашего станка и задачи измерений.
Условия поставки измерительных рук
- Поставка в наличии и под заказ
- Оригинальные измерительные руки Renishaw
- Подбор под систему ЧПУ и интерфейс станка
- Монтаж и пусконаладочные работы
- Интеграция с системой ЧПУ
- Обучение операторов и наладчиков
- Гарантийное обслуживание 24 месяца
- Постгарантийный сервис и диагностика
- Поставка запасных частей и датчиков
- Доставка по всей России
Частые вопросы об измерительных руках
Чем измерительная рука отличается от автоматического щупа?
Это два разных устройства для разных задач. Автоматический измерительный щуп устанавливается в шпиндель станка и работает автоматически по программе ЧПУ — измеряет заготовку, контролирует размеры деталей, выставляет нулевые точки без участия оператора. Измерительная рука — это стационарное механическое устройство, установленное на рабочем столе станка. Оператор вручную подводит щуп к детали, касаясь измеряемых точек. Система фиксирует координаты каждой точки и передает их в ЧПУ. Измерительная рука незаменима для контроля сложных 3D-поверхностей, крупногабаритных деталей и наладки нестандартных приспособлений, где автоматический щуп неэффективен.
Как выбрать модель измерительной руки?
Выбор модели определяется типом машинного интерфейса вашего станка. Если станок оснащен интерфейсом TSI 2 или TSI 2-C — подойдут модели HPRA или HPPA (обе работают с датчиком RP3). Если интерфейс TSI 3 или TSI 3-C — выбирайте модель HPMA (с датчиком RP3) или HPGA (с датчиками LP2 или MP250). Если требуется поддержка интерфейса HSI — единственно возможная модель HPGA. Если вы не знаете тип интерфейса — пришлите нам модель станка, наши инженеры определят совместимую конфигурацию.
В чем разница между датчиками RP3, LP2 и MP250?
Все три датчика совместимы с измерительными руками Renishaw, но имеют различия в конструкции и применении. RP3 — кинематический датчик с повторяемостью ±1 мкм в 3D, универсальный выбор для большинства задач, совместим с моделями HPRA, HPPA, HPMA. LP2 — высокоточный датчик с улучшенной повторяемостью для прецизионных измерений, совместим только с моделью HPGA. MP250 — модульный датчик с расширенными возможностями, также совместим с HPGA. Выбор датчика зависит от требуемой точности и задач измерений. Наши инженеры подберут оптимальную комбинацию «измерительная рука + датчик» под ваши задачи.
Совместимы ли измерительные руки с моим станком?
Измерительные руки Renishaw совместимы с большинством обрабатывающих центров и станков с ЧПУ, включая Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma, DMG Mori и другие. Для интеграции используется стандартный машинный интерфейс: TSI 2 / TSI 2-C для моделей HPRA и HPPA, TSI 3 / TSI 3-C для моделей HPMA и HPGA, дополнительно HSI для HPGA. Мы подбираем комплект под конкретную модель вашего станка и систему ЧПУ, обеспечиваем полную совместимость и работоспособность.
Какие услуги входят в поставку измерительной руки?
Мы обеспечиваем полный цикл работ: подбор измерительной руки и датчика под модель станка и задачи, поставка, монтаж руки на рабочем столе станка, настройка интерфейса, интеграция с системой ЧПУ, калибровка, пусконаладочные работы, обучение операторов и наладчиков. Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России, склад запасных частей. Также предлагаем абонентское сервисное обслуживание и оперативную поставку датчиков и аксессуаров.
Подберем измерительную руку под ваш станок
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель станка, систему ЧПУ и задачи, и подготовит коммерческое предложение с подбором оптимальной модели измерительной руки и датчика.
Системы для наладки инструментов Renishaw в Казани
Компания «ИНКОР» поставляет измерительные руки Renishaw в Казани — механические устройства для ручного контактного измерения деталей непосредственно на станке с ЧПУ. Оборудование применяется в машиностроении, производстве пресс-форм, аэрокосмической отрасли и других производствах, где требуется контроль сложных 3D-поверхностей, крупногабаритных деталей и наладка нестандартных приспособлений.
В каталоге представлены четыре модели измерительных рук: HPRA и HPPA (датчик RP3, интерфейсы TSI 2 / TSI 2-C), HPMA (датчик RP3, интерфейсы TSI 3 / TSI 3-C), HPGA (датчики LP2 или MP250, интерфейсы TSI 3 / TSI 3-C и HSI). Все модели обеспечивают повторяемость измерений на уровне ±1 мкм в 3D, имеют проводное подключение и совместимы со всеми распространенными системами ЧПУ: Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma, DMG Mori.
Компания «ИНКОР» обеспечивает полный цикл работ: от подбора измерительной руки под модель станка и задачу заказчика до монтажа, интеграции с системой ЧПУ, калибровки, обучения персонала и последующего сервисного обслуживания. Официальная гарантия 24 месяца, собственная сервисная служба с выездом инженеров по всей России. Оставьте заявку — наши инженеры подготовят персональное коммерческое предложение с подбором оптимальной конфигурации измерительной системы для вашего производства.
