Измерительные щупы для станков в Казани
Прецизионные измерительные щупы Renishaw для обрабатывающих центров и станков с ЧПУ. Оптические (OMP40, OMP60), радиочастотные (RMP40, RMP60) и проводные модели для автоматического определения координат заготовки и контроля размеров деталей. Точность ±1 мкм, поставка по всей России.
Измерительные щупы Renishaw в компании «ИНКОР» в Казани

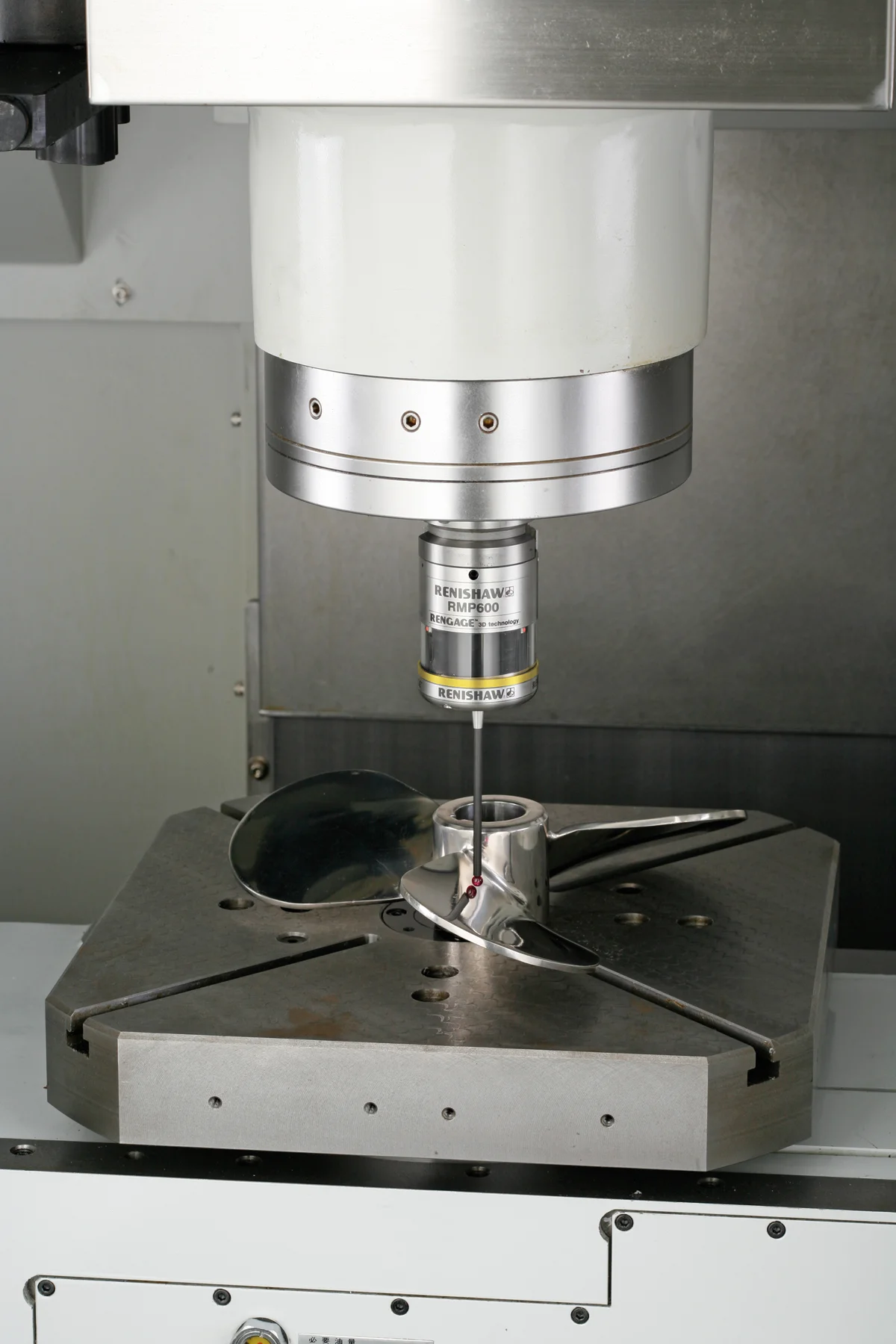

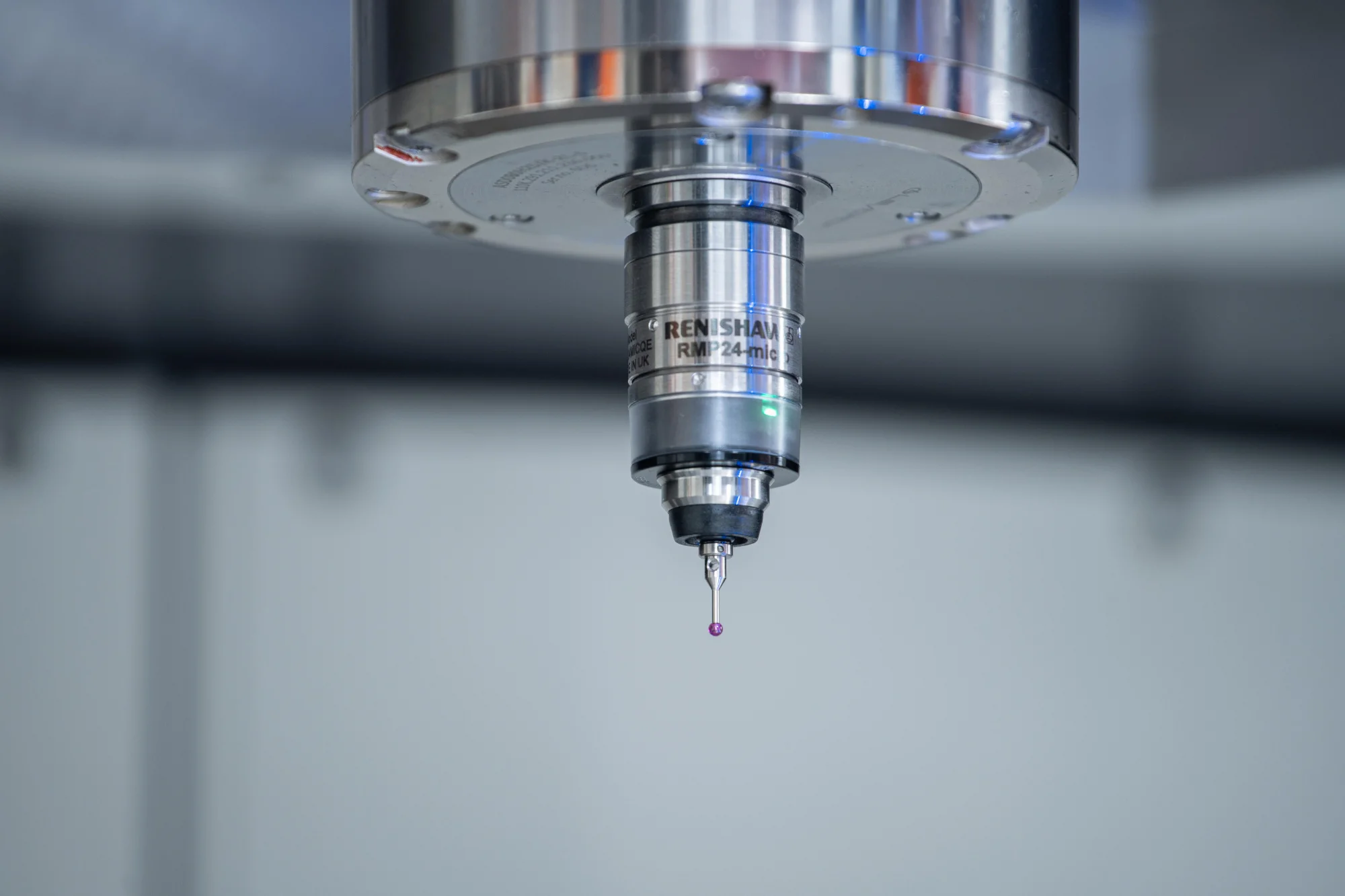

Компания «ИНКОР» поставляет измерительные щупы Renishaw — ведущего мирового производителя прецизионных измерительных систем для станков с ЧПУ. Измерительный щуп устанавливается в шпиндель обрабатывающего центра и автоматически определяет координаты заготовки, контролирует размеры и геометрию деталей непосредственно в процессе обработки, компенсирует температурные деформации станка.

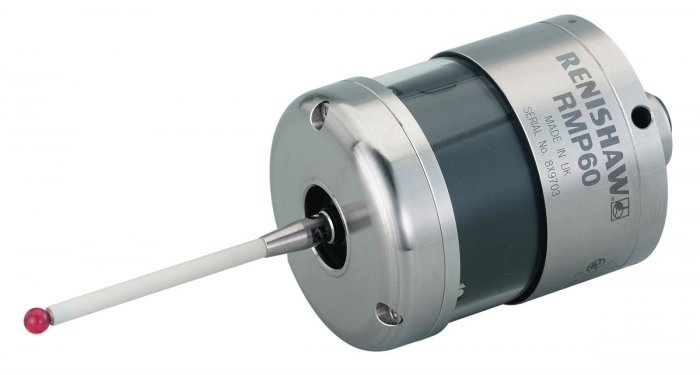

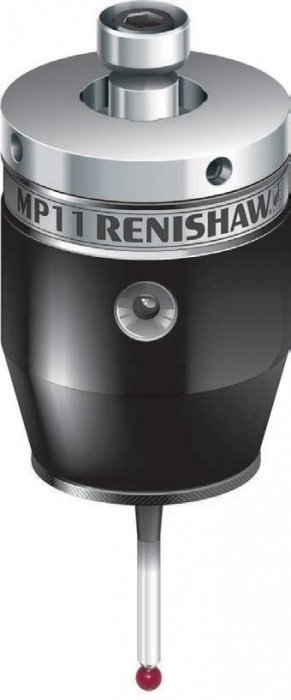

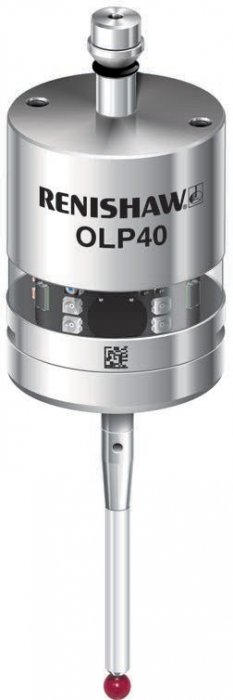

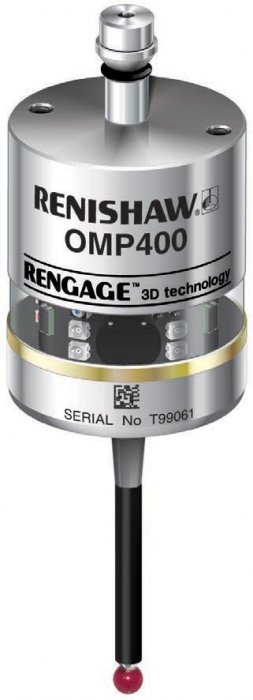

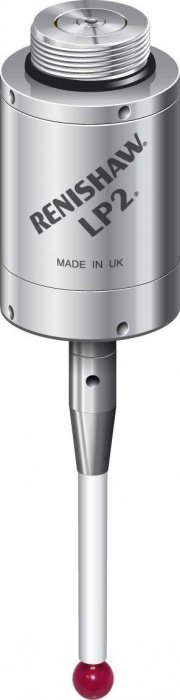

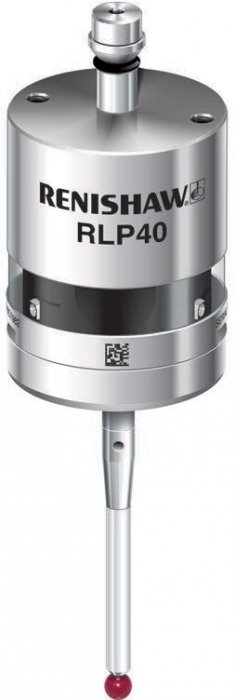

В каталоге представлены щупы трёх типов: оптические (OMP40-2, OMP60, OLP40, OMP400, OSP60), радиочастотные (RMP40, RMP60, RLP40, RMP60Q) и проводные (LP2, MP11, MP250, MP700). Все модели оснащены запатентованной кинематической конструкцией, обеспечивающей повторяемость измерений на уровне ±1 мкм и защиту от перегрузок. Применение измерительного щупа сокращает время наладки станка в 5–10 раз и исключает брак из-за ошибок установки заготовки.
Типы измерительных щупов
Выбор типа щупа зависит от размера рабочей зоны станка, наличия помех (СОЖ, стружка, вибрация) и требований к производительности. Каждый тип оптимален для своих условий эксплуатации.
| Параметр | Оптические щупы | Радиочастотные щупы | Проводные щупы |
|---|---|---|---|
| Модели Renishaw | OMP40-2, OMP60, OLP40, OMP400, OSP60 | RMP40, RMP60, RLP40, RMP60Q | LP2, MP11, MP250, MP700 |
| Способ передачи сигнала | Инфракрасный оптический сигнал | Радиоканал (метод частотных скачков) | Проводное подключение |
| Рабочий диапазон | До 5–6 м | До 15 м | Ограничен длиной кабеля |
| Устойчивость к помехам | Требует прямой видимости | Высокая (работает через препятствия) | Максимальная |
| Питание | Батареи (до 1767 дней ожидания) | Батареи (до 890 дней ожидания) | От станка |
| Применение | Вертикальные обрабатывающие центры, небольшие рабочие зоны | Крупногабаритные станки, горизонтальные центры, сложные условия | Компактные станки, токарные центры, бюджетные решения |
Преимущества измерительных щупов Renishaw
Сокращение времени наладки
Автоматическое определение координат заготовки и контроль размеров в процессе обработки.
- Автоматическое выставление нулевых точек
- Контроль геометрии детали на станке
- Минимизация простоев оборудования
- Снижение влияния человеческого фактора
Прецизионная точность
Запатентованная кинематическая конструкция обеспечивает повторяемость на уровне микрон.
- Повторяемость 3D ±1 мкм
- Защита от перегрузок
- Компенсация температурных погрешностей
- Стабильность показаний в течение всего срока службы
Универсальная совместимость
Щупы совместимы с большинством станков и систем ЧПУ через стандартные интерфейсы.
- Fanuc, Siemens, Heidenhain, Mitsubishi
- Mazak, Okuma, DMG Mori и другие
- Интерфейсы MI 8-4, HSI, TSI
- Программное обеспечение для всех типов ЧПУ
Области применения измерительных щупов
Контроль геометрии корпусных деталей, валов, шестерён, сложных элементов
Контроль пресс-форм, штампов, кузовных деталей, элементов двигателей
Прецизионный контроль лопаток турбин, элементов планера, критичных деталей
Контроль сложных 3D-поверхностей, полостей, формообразующих элементов
Контроль имплантов, хирургического инструмента, деталей с высокой точностью
Автоматический контроль каждой детали, статистическое управление процессом
Подбор измерительного щупа под ваш станок
Компания «ИНКОР» поставляет измерительные щупы в наличии и под заказ. Для точного подбора щупа нам достаточно знать: модель и тип вашего станка (вертикальный/горизонтальный обрабатывающий центр), систему ЧПУ (Fanuc, Siemens, Heidenhain и др.), размер рабочей зоны и условия эксплуатации (наличие СОЖ, стружки, вибрации).
Наши инженеры подберут оптимальную модель: для небольших вертикальных центров — оптические щупы OMP40-2 или OMP60, для крупных горизонтальных станков и условий с помехами — радиочастотные RMP40 или RMP60, для компактных станков и токарных центров — проводные LP2, MP11 или MP250. В комплект входят щуп, приёмное устройство, интерфейс и программное обеспечение для интеграции с вашей системой ЧПУ.
Условия поставки измерительных щупов
- Поставка в наличии и под заказ
- Полный ассортимент Renishaw
- Подбор под конкретную модель станка
- Монтаж и пусконаладочные работы
- Интеграция с системой ЧПУ
- Обучение операторов и наладчиков
- Гарантийное обслуживание 24 месяца
- Постгарантийный сервис и диагностика
- Поставка запасных частей и аккумуляторов
- Доставка по всей России
Частые вопросы об измерительных щупах
Что делает измерительный щуп на станке с ЧПУ?
Измерительный щуп, установленный в шпиндель станка, автоматически выполняет три ключевые задачи: определяет координаты заготовки и выставляет нулевые точки (вместо ручной наладки индикатором), контролирует размеры и геометрию деталей непосредственно в процессе обработки (без снятия со станка), компенсирует температурные деформации станка и износ инструмента. Это сокращает время наладки в 5–10 раз, исключает брак из-за ошибок установки заготовки и обеспечивает стабильное качество в серийном производстве.
Какой щуп выбрать: оптический, радиочастотный или проводной?
Выбор зависит от условий эксплуатации. Оптические щупы (OMP40-2, OMP60) — оптимальны для вертикальных обрабатывающих центров с небольшой рабочей зоной (до 5–6 м), требуют прямой видимости между щупом и приёмником. Радиочастотные щупы (RMP40, RMP60) — идеальны для крупных горизонтальных станков, работают на расстоянии до 15 метров, не требуют прямой видимости, устойчивы к помехам от СОЖ, стружки и вибрации. Проводные щупы (LP2, MP11, MP250) — подходят для компактных станков и токарных центров, не требуют батарей, подключаются кабелем. Наши инженеры подберут оптимальную модель под ваш станок.
Совместим ли щуп Renishaw с моим станком?
Измерительные щупы Renishaw совместимы с большинством станков и систем ЧПУ, включая Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma, DMG Mori и другие. Для интеграции используется стандартный машинный интерфейс (MI 8-4, HSI, TSI и др.). Мы подбираем комплект под конкретную модель вашего станка и систему ЧПУ, обеспечиваем полную совместимость и работоспособность. Если у вас есть сомнения — пришлите нам модель станка, и наши инженеры подтвердят совместимость.
Какая точность измерений у щупов Renishaw?
Все измерительные щупы Renishaw обеспечивают повторяемость 3D-измерений на уровне ±1 мкм (для стандартных кинематических датчиков). Это один из лучших показателей в отрасли. Точность сохраняется даже при длительной эксплуатации благодаря запатентованной кинематической конструкции, компенсирующей перегрузки. Точность критична для аэрокосмической отрасли, медицинского оборудования и производства пресс-форм, где даже микронные отклонения недопустимы.
Как долго работают батареи в беспроводных щупах?
Срок службы батарей зависит от модели. Оптические щупы OMP40-2 работают до 250 дней в режиме ожидания и до 230 часов непрерывной работы. OMP60 — до 1767 дней ожидания и 690 часов непрерывной работы. Радиочастотные RMP40 — до 290 дней ожидания и 450 часов работы. RMP60 — до 890 дней ожидания и 1710 часов работы. Батареи заменяются быстро, без специального инструмента. Мы рекомендуем планировать замену батарей до их полного разряда, чтобы избежать простоев оборудования.
Какие услуги входят в поставку щупов?
Мы обеспечиваем полный цикл работ: подбор измерительного щупа под модель станка и задачи, поставка, монтаж щупа и приёмного устройства, настройка интерфейса, интеграция с системой ЧПУ, пусконаладочные работы, обучение операторов и наладчиков. Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России, склад запасных частей. Также предлагаем абонентское сервисное обслуживание и оперативную поставку батарей, щупов и аксессуаров.
Подберём измерительный щуп под ваш станок
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель станка, систему ЧПУ и задачи, и подготовит коммерческое предложение с подбором оптимальной модели щупа.
Измерительные щупы для станков в Казани от компании «ИНКОР»
Компания «ИНКОР» поставляет измерительные щупы для станков в Казани — прецизионные измерительные системы Renishaw для обрабатывающих центров и станков с ЧПУ. Оборудование применяется в машиностроении, автомобилестроении, аэрокосмической отрасли, производстве пресс-форм, медицинском оборудовании и серийном производстве.
В каталоге представлены оптические щупы (OMP40-2, OMP60, OLP40, OMP400, OSP60), радиочастотные щупы (RMP40, RMP60, RLP40, RMP60Q) и проводные щупы (LP2, MP11, MP250, MP700). Все модели обеспечивают повторяемость 3D-измерений ±1 мкм, радиочастотные щупы работают на расстоянии до 15 метров, срок службы батарей — до 1767 дней в режиме ожидания. Измерительные щупы совместимы со всеми распространёнными системами ЧПУ: Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma, DMG Mori.
Компания «ИНКОР» обеспечивает полный цикл работ: от подбора измерительного щупа под модель станка и задачи заказчика до монтажа, пусконаладочных работ, интеграции с системой ЧПУ, обучения персонала и последующего сервисного обслуживания. Официальная гарантия 24 месяца, собственная сервисная служба с выездом инженеров по всей России. Оставьте заявку — наши инженеры подготовят персональное коммерческое предложение с подбором оптимальной модели щупа для вашего производства.
