Наклонно-поворотные столы в Казани

Наклонно-поворотный стол — это устройство для реализации полноценной 5-осевой обработки на обрабатывающем центре. В отличие от обычного поворотного стола, который обеспечивает только вращение вокруг одной оси (4-я ось, R — rotation), наклонно-поворотный стол добавляет вторую степень свободы — наклон (T — tilt). Это позволяет подводить режущий инструмент к детали под любым углом в пространстве и обрабатывать сложнейшие 3D-поверхности, лопатки турбин, пресс-формы за один установ без переустановки детали. Обычный поворотный стол оптимален для обработки цилиндрических и корпусных деталей, наклонно-поворотный — для сложных 3D-деталей.

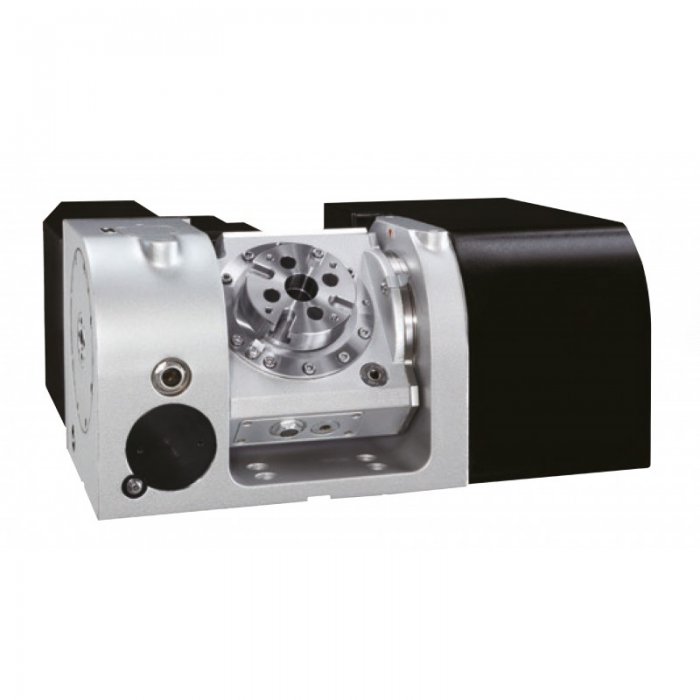

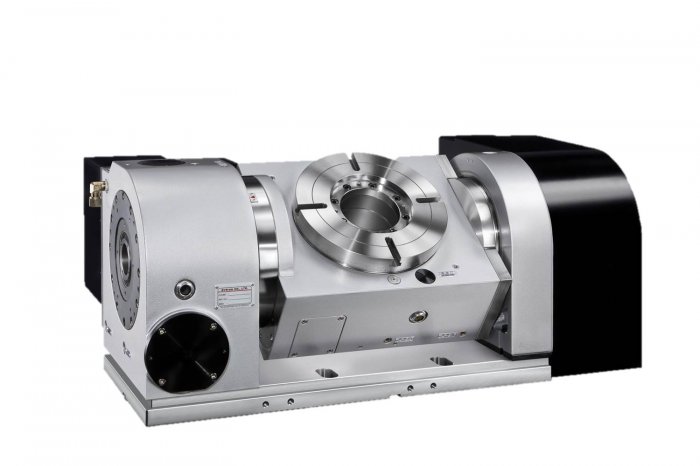

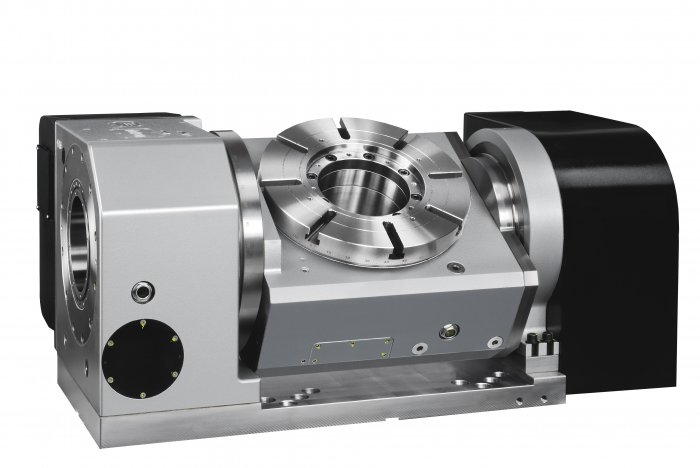

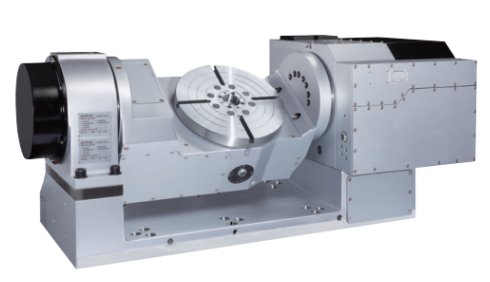

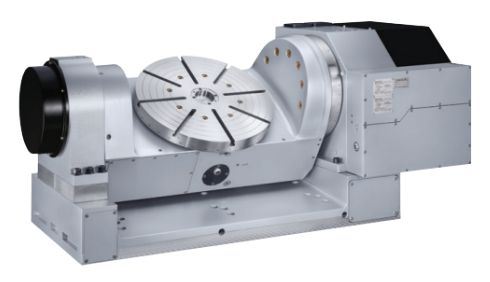

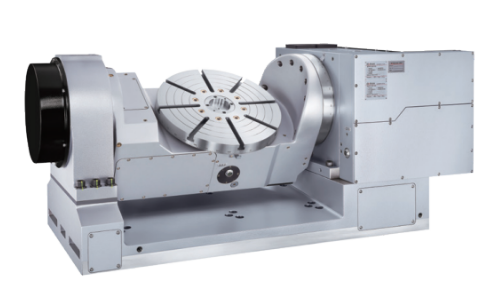

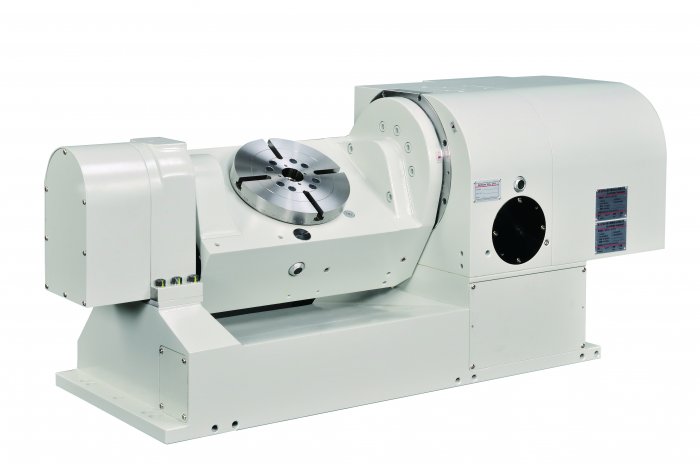

Наклонно-поворотный стол реализует на обрабатывающем центре две управляемые оси: R (rotation) — вращение стола вокруг вертикальной оси, и T (tilt) — наклон стола вокруг горизонтальной оси. В комбинации с тремя линейными осями станка (X, Y, Z) это даёт полноценную 5-осевую обработку. Некоторые модели столов Detron (серии GTFAE-XB) имеют увеличенный диапазон наклона, что расширяет возможности обработки. Для работы в режиме 5 осей требуется система ЧПУ с поддержкой 5-осевой интерполяции (Fanuc, Siemens, Heidenhain) и CAM-система для генерации управляющих программ.

В характеристиках наклонно-поворотных столов точность указывается для двух осей отдельно: R (rotation) — точность по оси вращения, и T (tilt) — точность по оси наклона. Например, «Повторяемость R 6" / T 8"» означает, что при повторном позиционировании стола в одну и ту же точку отклонение составляет 6 угловых секунд по оси вращения и 8 угловых секунд по оси наклона. Для сравнения: 1 угловая секунда = 1/3600 градуса, то есть повторяемость 6" соответствует отклонению менее 0,002 мм на диаметре 100 мм. Ось T обычно имеет чуть большую погрешность из-за более сложной механики наклона.

Главное отличие — в конструкции привода. Обычный наклонно-поворотный стол использует червячные передачи для обеих осей (R и T): электродвигатели через редукторы передают движение на стол. Такая конструкция имеет ограниченный люфт и динамику. Стол с прямым приводом (Direct Drive) использует моментные двигатели, установленные непосредственно на осях вращения и наклона — без механической передачи. Это обеспечивает: полное отсутствие люфта, максимальную точность позиционирования, высокую динамику разгона/торможения, плавность движения на низких скоростях. Столы с прямым приводом Detron серий DTFS и DV оптимальны для прецизионной 5-осевой обработки сложных 3D-поверхностей в аэрокосмической отрасли и производстве пресс-форм.

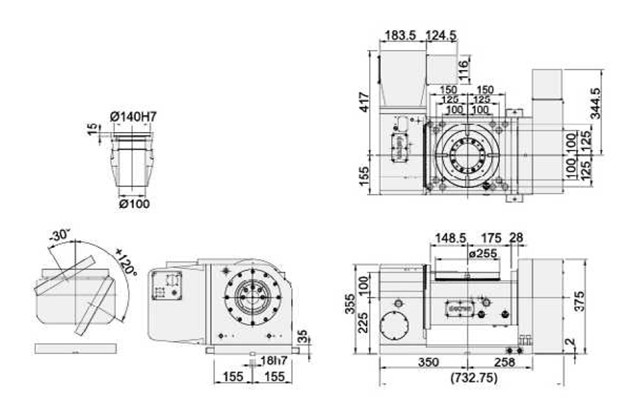

Диаметр стола выбирается в зависимости от максимального размера обрабатываемых деталей и рабочей зоны вашего обрабатывающего центра. Общее правило: диаметр стола должен быть не менее диаметра наибольшей детали. В каталоге Detron представлены наклонно-поворотные столы диаметром 100, 125, 170, 210, 255, 320, 410, 500, 650 мм. Для небольших деталей (медицинские импланты, элементы приборов) — столы 100–170 мм, для средних (корпусные детали, пресс-формы) — 210–320 мм, для крупногабаритных — 410–650 мм. Также важно учесть высоту детали, массу и расстояние от стола до шпинделя станка.

Наклонно-поворотные столы Detron совместимы с большинством обрабатывающих центров и систем ЧПУ, включая Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma, DMG Mori и другие. Для интеграции используется стандартный интерфейс связи между ЧПУ и приводами стола. Столы Detron могут работать как в режиме индексации (поворот и наклон на заданные углы с остановкой), так и в режиме непрерывной 5-осевой интерполяции (синхронное движение всех осей для обработки сложных поверхностей). Мы подбираем комплект под конкретную модель вашего станка и систему ЧПУ, обеспечиваем полную совместимость и работоспособность.

Мы обеспечиваем полный цикл работ: подбор наклонно-поворотного стола под модель обрабатывающего центра и задачи, поставка, шеф-монтаж на станке, подключение к системе ЧПУ, настройка приводов обеих осей (R и T), калибровка, пусконаладочные работы, обучение операторов и наладчиков работе в режиме 5 осей. Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России, склад запасных частей. Также предлагаем абонентское сервисное обслуживание и оперативную поставку комплектующих.
