Приемные устройства и интерфейсные блоки Renishaw для передачи сигнала от измерительных щупов и датчиков инструмента в систему ЧПУ станка. Радиомашинный интерфейс RMI-Q для радиочастотных систем, оптический приемник OMI-2/OMI-2T для инфракрасных систем. Поставка по всей России.
Приемные устройства Renishaw в компании «ИНКОР» в Казани
Компания «ИНКОР» поставляет приемные устройства и интерфейсные блоки Renishaw — ключевой компонент беспроводных измерительных систем для станков с ЧПУ. Приемное устройство принимает сигнал от измерительного щупа или датчика инструмента и передает его в систему ЧПУ станка через стандартный машинный интерфейс.
Без правильно подобранного приемного устройства работа беспроводного щупа или датчика невозможна: именно оно обеспечивает связь между измерительным устройством и станком. Мы поставляем два типа приемных устройств: радиомашинный интерфейс RMI-Q для радиочастотных систем (щупы RMP, датчик RTS) и оптический приемник OMI-2 / OMI-2T для инфракрасных оптических систем (щупы OMP, датчик OTS). Оба устройства имеют встроенный интерфейсный блок, что упрощает монтаж и настройку.
Сравнение приемных устройств Renishaw
Выбор приемного устройства определяется типом установленного на станке измерительного щупа или датчика инструмента. Оптические и радиочастотные системы несовместимы между собой — для каждой требуется свой приемник.
| Параметр | RMI-Q (радиомашинный интерфейс) | OMI-2 / OMI-2T (оптический приемник) |
|---|---|---|
| Тип сигнала | Радиоканал (метод частотных скачков) | Инфракрасный оптический сигнал |
| Рабочий диапазон | До 15 м | До 6 м |
| Требование к прямой видимости | Не требуется (работает через препятствия) | Требуется прямая видимость между щупом и приемником |
| Совместимые щупы | RMP40, RMP40M, RLP40, RMP60, RMP60M, RMP600 | OMP40-2, OMP40M, OLP40, OMP60, OMP60M, OMP400 |
| Совместимые датчики инструмента | RTS | OTS |
| Встроенный интерфейс | Да, совместим со стандартными интерфейсами станка | Да, с встроенным интерфейсным блоком |
| Применение | Крупногабаритные станки, горизонтальные обрабатывающие центры, условия с помехами | Вертикальные обрабатывающие центры, компактные рабочие зоны |
Особенности приемных устройств Renishaw
Надежная передача сигнала
Стабильная связь между измерительным устройством и системой ЧПУ даже в сложных условиях.
- Метод частотных скачков в RMI-Q
- Защита от помех СОЖ и стружки
- Устойчивость к вибрациям станка
- Минимальные задержки передачи
Встроенный интерфейсный блок
Приемные устройства имеют встроенный интерфейс, что упрощает монтаж и интеграцию со станком.
- Не требуется отдельный интерфейсный блок
- Совместимость со стандартными интерфейсами
- Упрощенный монтаж и настройка
- Минимум подключений и кабелей
Совместимость приемных устройств

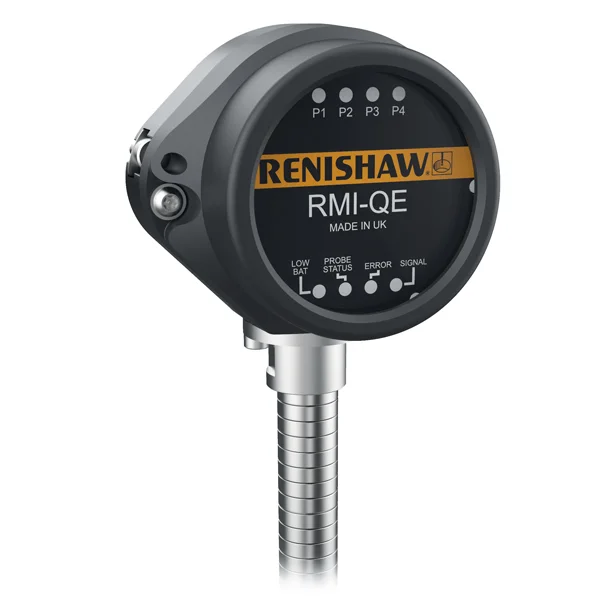

Радиомашинный интерфейс RMI-Q работает исключительно с радиочастотными измерительными щупами Renishaw серии RMP (RMP40, RMP40M, RLP40, RMP60, RMP60M, RMP600) и радиочастотным датчиком инструмента RTS.
Оптический приемник OMI-2 / OMI-2T работает исключительно с оптическими измерительными щупами Renishaw серии OMP (OMP40-2, OMP40M, OLP40, OMP60, OMP60M, OMP400) и оптическим датчиком инструмента OTS.
Смешивание оптических и радиочастотных устройств в одной системе невозможно — они используют разные физические принципы передачи сигнала. Если на вашем станке уже установлен щуп Renishaw, тип приемного устройства определяется автоматически по модели щупа. Если вы только планируете покупку измерительной системы, наши инженеры подберут оптимальный комплект «щуп + приемное устройство» под ваш станок.
Условия поставки приемных устройств
- Поставка в наличии и под заказ
- Оригинальные устройства Renishaw
- Подбор под установленный щуп или датчик
- Монтаж и пусконаладочные работы
- Интеграция с системой ЧПУ станка
- Обучение операторов и наладчиков
- Гарантийное обслуживание 24 месяца
- Постгарантийный сервис и диагностика
- Поставка запасных частей и аксессуаров
- Доставка по всей России
Частые вопросы о приемных устройствах
Зачем нужно приемное устройство, если уже есть щуп?
Приемное устройство — это обязательный компонент беспроводной измерительной системы. Измерительный щуп или датчик инструмента только выполняет измерения и передает сигнал, но не может напрямую подключиться к системе ЧПУ станка. Приемное устройство принимает беспроводной сигнал от щупа (оптический или радиочастотный), декодирует его и передает в систему ЧПУ через стандартный машинный интерфейс. Без приемного устройства работа беспроводного щупа невозможна — это два взаимодополняющих устройства, которые работают только в паре.
Чем отличается RMI-Q от OMI-2?
Это приемные устройства для разных типов беспроводных систем. RMI-Q — радиомашинный интерфейс, работает с радиочастотными щупами Renishaw (RMP40, RMP60, RLP40 и др.) и датчиком инструмента RTS. Использует радиоканал с методом частотных скачков, работает на расстоянии до 15 метров, не требует прямой видимости. OMI-2 / OMI-2T — оптический приемник, работает с оптическими щупами (OMP40-2, OMP60, OLP40 и др.) и датчиком OTS. Использует инфракрасный сигнал, работает на расстоянии до 6 метров, требует прямой видимости между щупом и приемником. Эти устройства несовместимы между собой — каждое работает только со «своей» линейкой щупов.
Как определить, какое приемное устройство нужно моему станку?
Тип приемного устройства определяется моделью установленного на станке измерительного щупа или датчика инструмента. Если у вас щуп серии RMP (RMP40, RMP60) или датчик RTS — нужен радиомашинный интерфейс RMI-Q. Если у вас щуп серии OMP (OMP40-2, OMP60) или датчик OTS — нужен оптический приемник OMI-2 или OMI-2T. Если вы не знаете модель щупа — пришлите нам фото шильдика или самого устройства, наши инженеры идентифицируют его и подберут совместимое приемное устройство.
Что такое метод частотных скачков в RMI-Q?
Метод частотных скачков (Frequency Hopping) — это технология радиосвязи, при которой сигнал автоматически переключается между различными частотами по заранее заданному алгоритму. Это обеспечивает высокую помехозащищенность: даже если в цеху работают другие радиоприборы или есть электромагнитные помехи от оборудования, связь между щупом и приемным устройством остается стабильной. Технология используется в RMI-Q и радиочастотных щупах RMP, RTS, что делает их идеальным выбором для крупных станков и сложных производственных условий с высоким уровнем помех.
В чем разница между OMI-2 и OMI-2T?
Оба устройства являются оптическими приемниками Renishaw для инфракрасных щупов и датчиков. Модель OMI-2 — стандартный оптический приемник со встроенным интерфейсом. Модель OMI-2T — расширенная версия с дополнительными интерфейсными возможностями, что позволяет подключать ее к большему количеству типов систем ЧПУ без дополнительных адаптеров. Оба приемника имеют рабочий диапазон до 6 метров и совместимы со всеми оптическими щупами Renishaw (OMP40-2, OMP60, OLP40, OMP400 и др.) и датчиком OTS. Конкретную модель под вашу систему ЧПУ подберут наши инженеры.
Подберем приемное устройство под ваш щуп
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель установленного щупа или датчика, систему ЧПУ и подготовит коммерческое предложение с подбором совместимого приемного устройства.
Приемные устройства и интерфейсные блоки Renishaw в Казани
Компания «ИНКОР» поставляет приемные устройства и интерфейсные блоки в Казани — обязательные компоненты беспроводных измерительных систем Renishaw для станков с ЧПУ. Приемные устройства обеспечивают связь между измерительными щупами, датчиками инструмента и системой ЧПУ станка, принимая беспроводной сигнал и передавая его через стандартный машинный интерфейс.
В каталоге представлены два типа приемных устройств: радиомашинный интерфейс RMI-Q с рабочим диапазоном до 15 метров для радиочастотных щупов RMP40, RMP60, RLP40, RMP600 и датчика RTS, использующий метод частотных скачков для максимальной помехозащищенности; оптический приемник OMI-2 / OMI-2T с рабочим диапазоном до 6 метров для оптических щупов OMP40-2, OMP60, OLP40, OMP400 и датчика OTS, использующий инфракрасный сигнал. Оба устройства имеют встроенный интерфейсный блок, что упрощает монтаж и интеграцию со станком.
Компания «ИНКОР» обеспечивает полный цикл работ: от подбора приемного устройства под установленный щуп или датчик до монтажа, настройки, интеграции с системой ЧПУ и последующего сервисного обслуживания. Официальная гарантия 24 месяца, собственная сервисная служба с выездом инженеров по всей России. Оставьте заявку — наши инженеры подготовят персональное коммерческое предложение с подбором совместимого приемного устройства для вашего станка.
