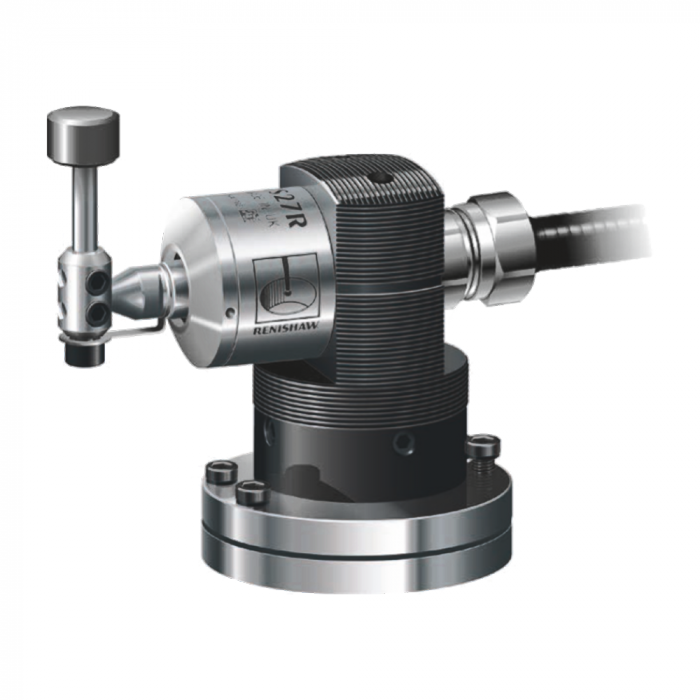

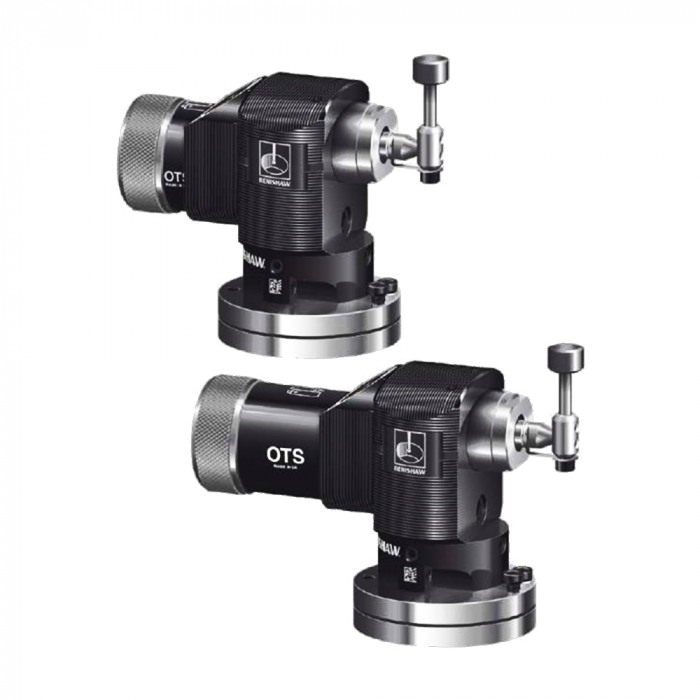

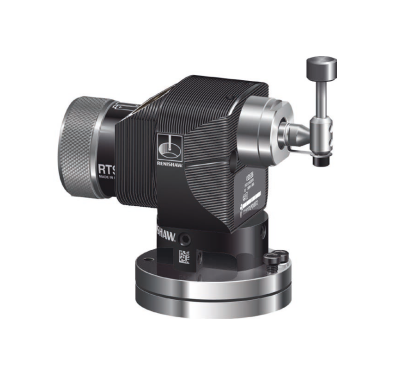

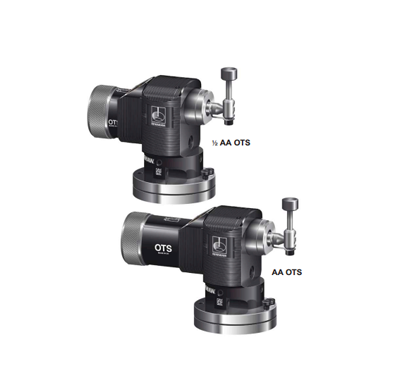

Устройство наладки инструмента

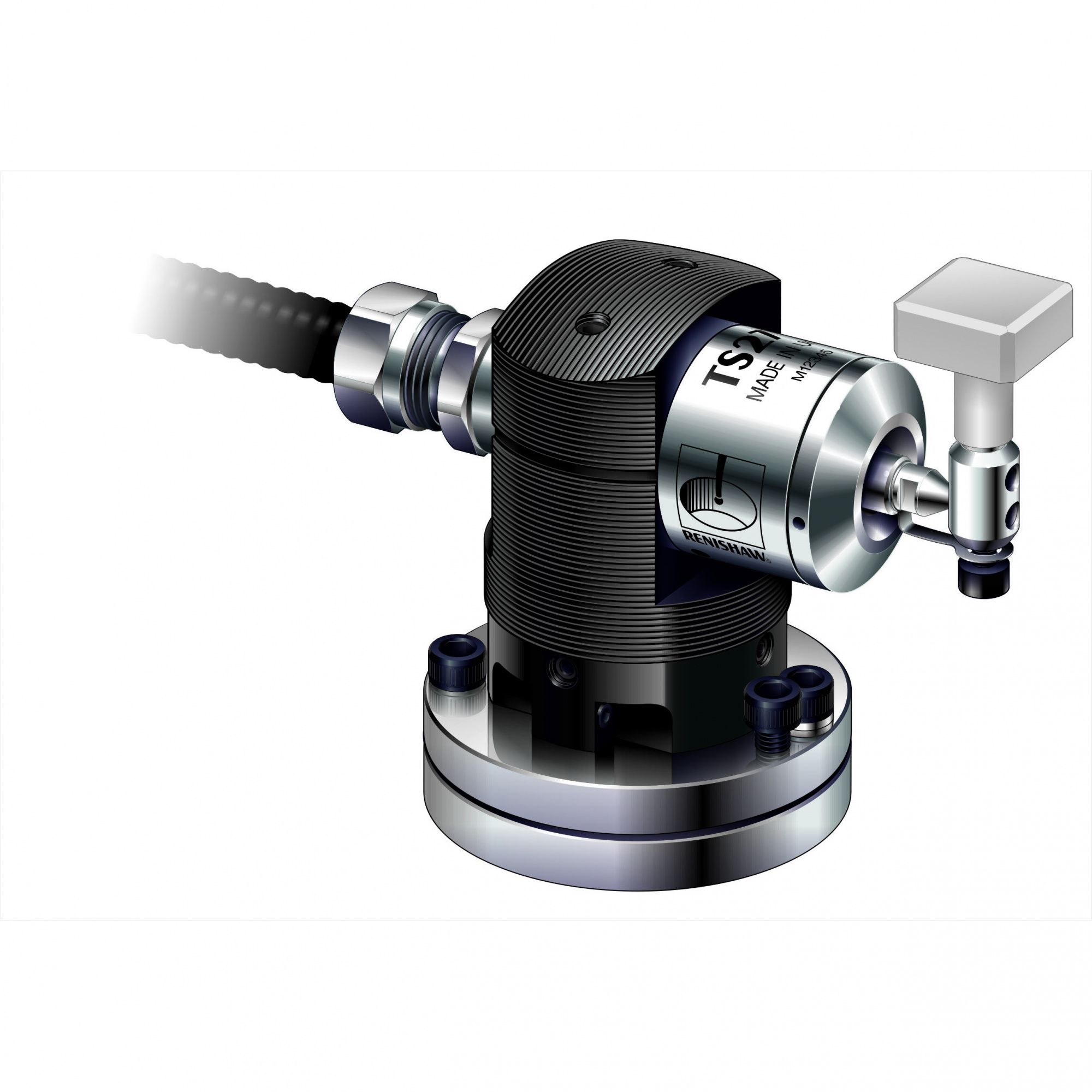

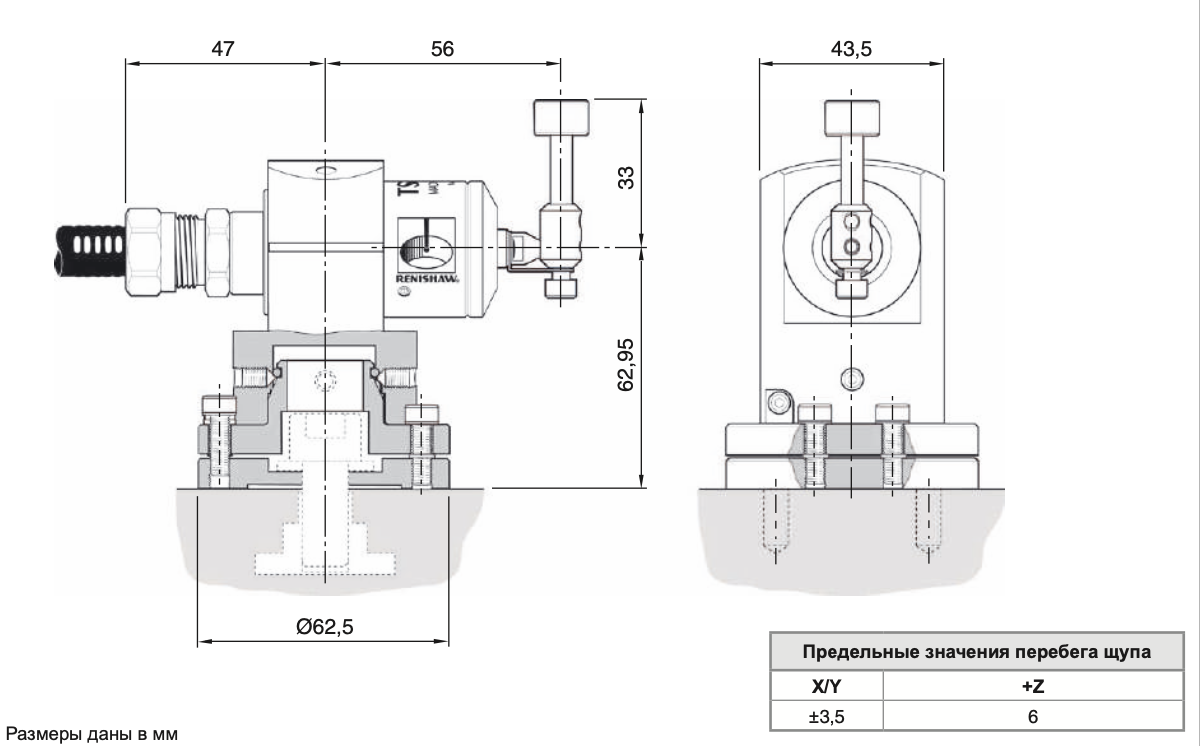

Датчик с кинематическим механизмом для наладки инструмента

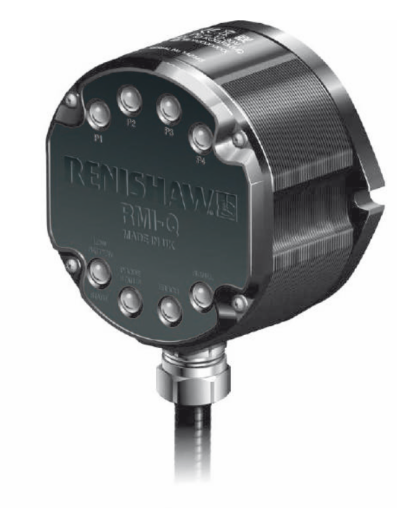

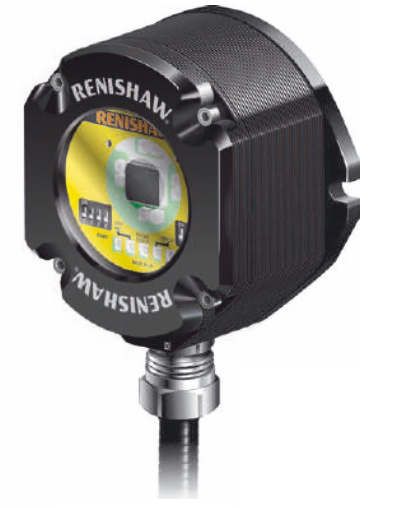

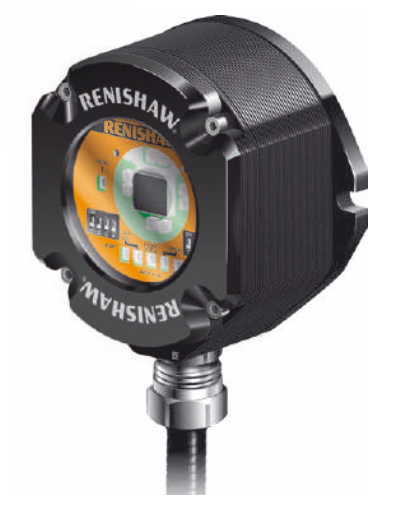

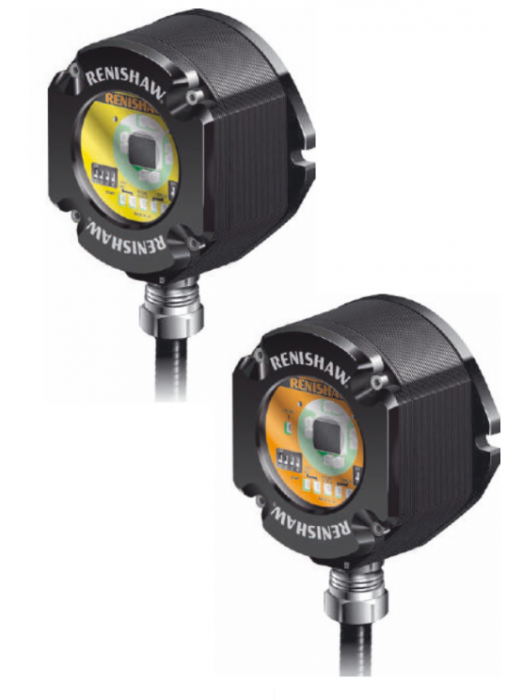

Оптический приемник со встроенным интерфейсом
Измерительные инструменты в Казани
Измерительные щупы и датчики инструмента Renishaw для обрабатывающих центров и станков с ЧПУ. Оптические (OMP), радиочастотные (RMP) и проводные системы для автоматической наладки и контроля деталей. Поставка, пусконаладка и сервисное обслуживание по всей России.
Измерительные инструменты в компании «ИНКОР» в Казани

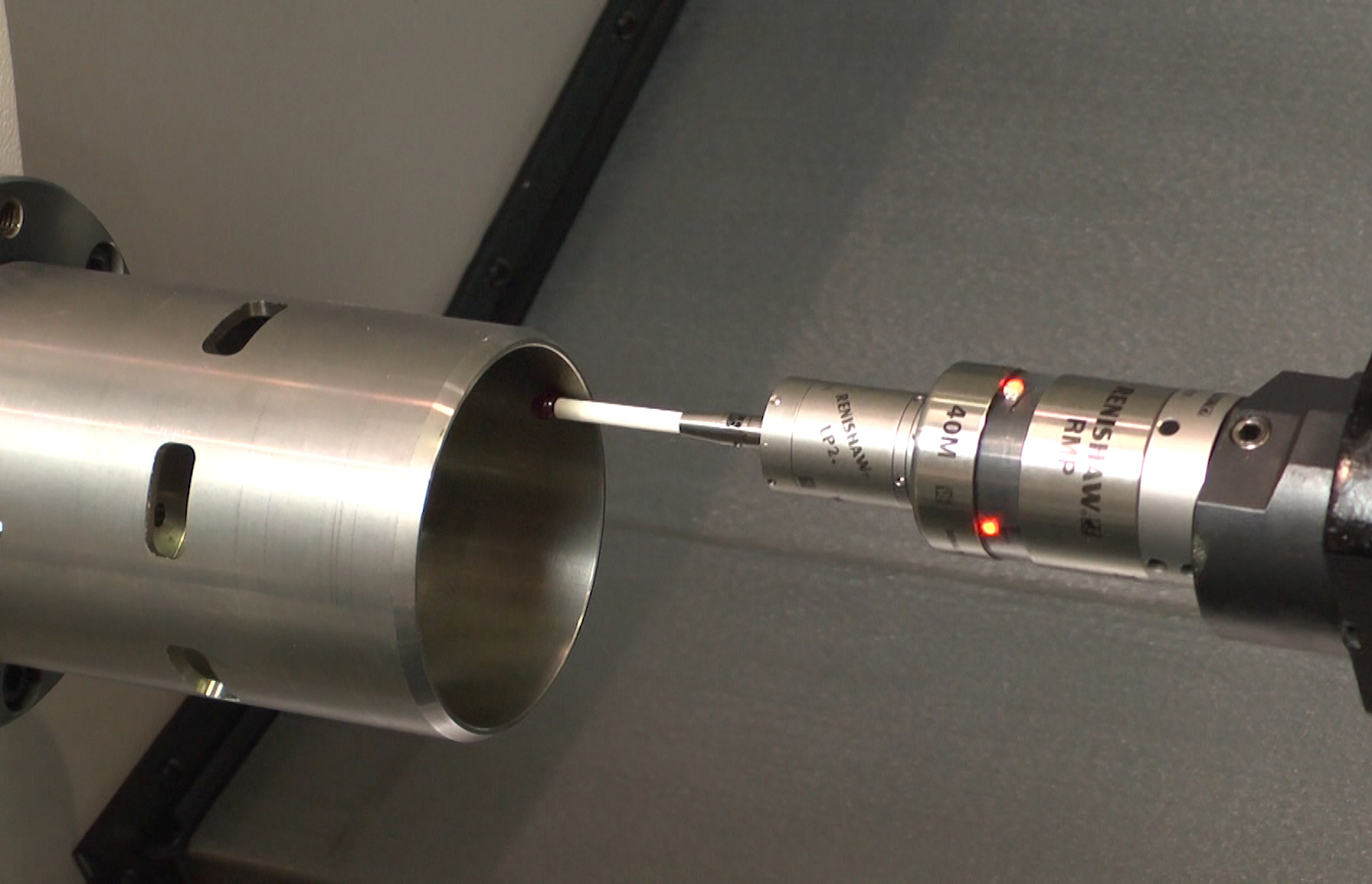

Компания «ИНКОР» поставляет измерительные щупы и датчики инструмента Renishaw — ведущего мирового производителя прецизионных измерительных систем для станков с ЧПУ. Измерительные щупы устанавливаются на шпиндель обрабатывающего центра и позволяют автоматически определять положение заготовки, контролировать размеры деталей в процессе обработки, измерять длину и износ инструмента.
В каталоге представлены оптические (OMP), радиочастотные (RMP) и проводные измерительные системы, а также датчики наладки инструмента, измерительные руки, интерфейсы и приёмные устройства. Применение измерительных щупов сокращает время наладки станка в 5–10 раз, исключает человеческий фактор и обеспечивает повторяемость качества в серийном производстве.
Типы измерительных систем Renishaw
Выбор типа измерительной системы зависит от размера рабочей зоны станка, наличия помех и требований к производительности. Каждый тип имеет свои преимущества для конкретных условий эксплуатации.
| Параметр | Оптические (OMP) | Радиочастотные (RMP) | Проводные |
|---|---|---|---|
| Способ передачи сигнала | Инфракрасный оптический сигнал | Радиочастотный (метод частотных скачков) | Проводное подключение |
| Рабочий диапазон | До 5–6 м | До 15 м | Ограничен длиной кабеля |
| Устойчивость к помехам | Требует прямой видимости | Высокая (работает через препятствия) | Максимальная |
| Питание | Батареи (до 1700+ дней в режиме ожидания) | Батареи (до 1700+ дней в режиме ожидания) | От станка |
| Применение | Вертикальные обрабатывающие центры, небольшие рабочие зоны | Крупногабаритные станки, горизонтальные центры, сложные условия | Компактные станки, токарные центры, бюджетные решения |
| Стоимость | Средняя | Выше | Ниже |
Преимущества измерительных систем Renishaw
Сокращение времени наладки
Автоматическое определение координат заготовки и контроль размеров в процессе обработки.
- Автоматическое выставление нулевых точек
- Контроль геометрии детали на станке
- Минимизация простоев оборудования
- Снижение влияния человеческого фактора
Высокая точность
Прецизионные кинематические датчики обеспечивают повторяемость измерений на уровне микрон.
- Точность 3D-измерения ±1 мкм
- Стабильность показаний
- Компенсация температурных погрешностей
- Контроль износа инструмента
Универсальная совместимость
Измерительные системы Renishaw совместимы с большинством станков и систем ЧПУ.
- Совместимость с Fanuc, Siemens, Heidenhain
- Интеграция через стандартные интерфейсы
- Программное обеспечение для всех типов ЧПУ
- Гибкая настройка под конкретный станок
Области применения измерительных систем
Контроль геометрии сложных деталей, корпусных элементов, валов, шестерён
Контроль размеров пресс-форм, штампов, кузовных деталей, элементов двигателей
Прецизионный контроль лопаток турбин, элементов планера, критичных деталей
Контроль сложных 3D-поверхностей, полостей, формообразующих элементов
Контроль имплантов, хирургического инструмента, деталей с высокой точностью
Автоматический контроль каждой детали, статистическое управление процессом
Подбор измерительной системы под ваш станок
Компания «ИНКОР» поставляет измерительные инструменты в наличии и под заказ. Для точного подбора системы нам достаточно знать: модель и тип вашего станка (вертикальный/горизонтальный обрабатывающий центр, токарный центр), систему ЧПУ (Fanuc, Siemens, Heidenhain и др.), размер рабочей зоны и типовые задачи (наладка заготовки, контроль размеров, контроль инструмента).
Наши инженеры подберут оптимальную конфигурацию: тип щупа (оптический, радиочастотный или проводной), приёмное устройство, совместимый интерфейс, а также программное обеспечение для интеграции с вашей системой ЧПУ. При необходимости выполняем монтаж, настройку и обучение персонала работе с измерительными системами.
Условия поставки измерительных систем
- Поставка в наличии и под заказ
- Полный ассортимент Renishaw
- Подбор под конкретную модель станка
- Монтаж и пусконаладочные работы
- Обучение операторов и наладчиков
- Гарантийное обслуживание 24 месяца
- Постгарантийный сервис и диагностика
- Поставка запасных частей и аккумуляторов
- Доставка по всей России
- Консультации технологов по интеграции
Частые вопросы об измерительных инструментах
Что такое измерительный щуп и зачем он нужен?
Измерительный щуп — это прецизионный измерительный прибор, устанавливаемый в шпиндель станка с ЧПУ или обрабатывающего центра. Он предназначен для автоматического определения координат заготовки, контроля размеров и геометрии деталей непосредственно на станке, а также для компенсации температурных деформаций. Применение измерительного щупа сокращает время наладки станка в 5–10 раз, исключает брак из-за ошибок установки заготовки и обеспечивает стабильное качество в серийном производстве.
Чем отличаются оптические, радиочастотные и проводные щупы?

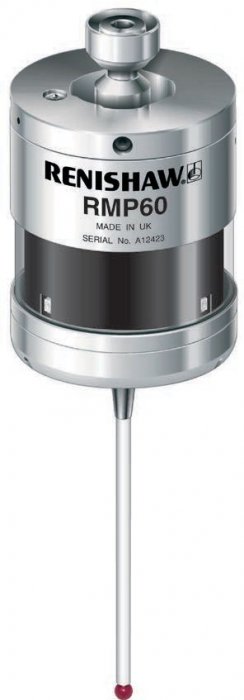

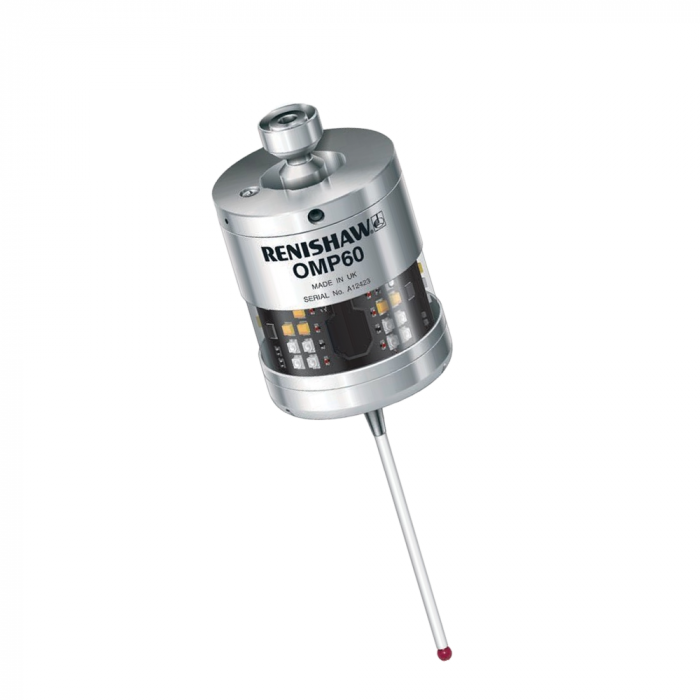

Различие — в способе передачи сигнала от щупа к приёмнику. Оптические щупы (OMP) передают инфракрасный сигнал, требуют прямой видимости между щупом и приёмником, работают на расстоянии до 5–6 метров — оптимальны для вертикальных обрабатывающих центров. Радиочастотные щупы (RMP) используют радиоканал с методом частотных скачков, работают на расстоянии до 15 метров, не требуют прямой видимости — идеальны для крупных горизонтальных станков и условий с вибрацией, СОЖ и помехами. Проводные щупы подключаются кабелем, не требуют батарей, подходят для компактных станков и токарных центров.
Совместимы ли щупы Renishaw с моим станком?
Измерительные системы Renishaw совместимы с большинством станков и систем ЧПУ, включая Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma и другие. Для интеграции используется стандартный машинный интерфейс (MI 8-4, HSI, TSI и др.). Мы подбираем комплект под конкретную модель вашего станка и систему ЧПУ, обеспечиваем полную совместимость и работоспособность. Если у вас есть сомнения — пришлите нам модель станка, и наши инженеры подтвердят совместимость.
Какая точность измерений у щупов Renishaw?
Прецизионные измерительные щупы Renishaw обеспечивают повторяемость 3D-измерений на уровне ±1 мкм (для стандартных кинематических датчиков). Это один из лучших показателей в отрасли. Точность сохраняется даже при длительной эксплуатации благодаря запатентованной кинематической конструкции, компенсирующей перегрузки. Для контроля инструмента датчики обеспечивают повторяемость ±0,2 мкм. Точность критична для аэрокосмической отрасли, медицинского оборудования и производства пресс-форм, где даже микронные отклонения недопустимы.
Как долго работают батареи в беспроводных щупах?

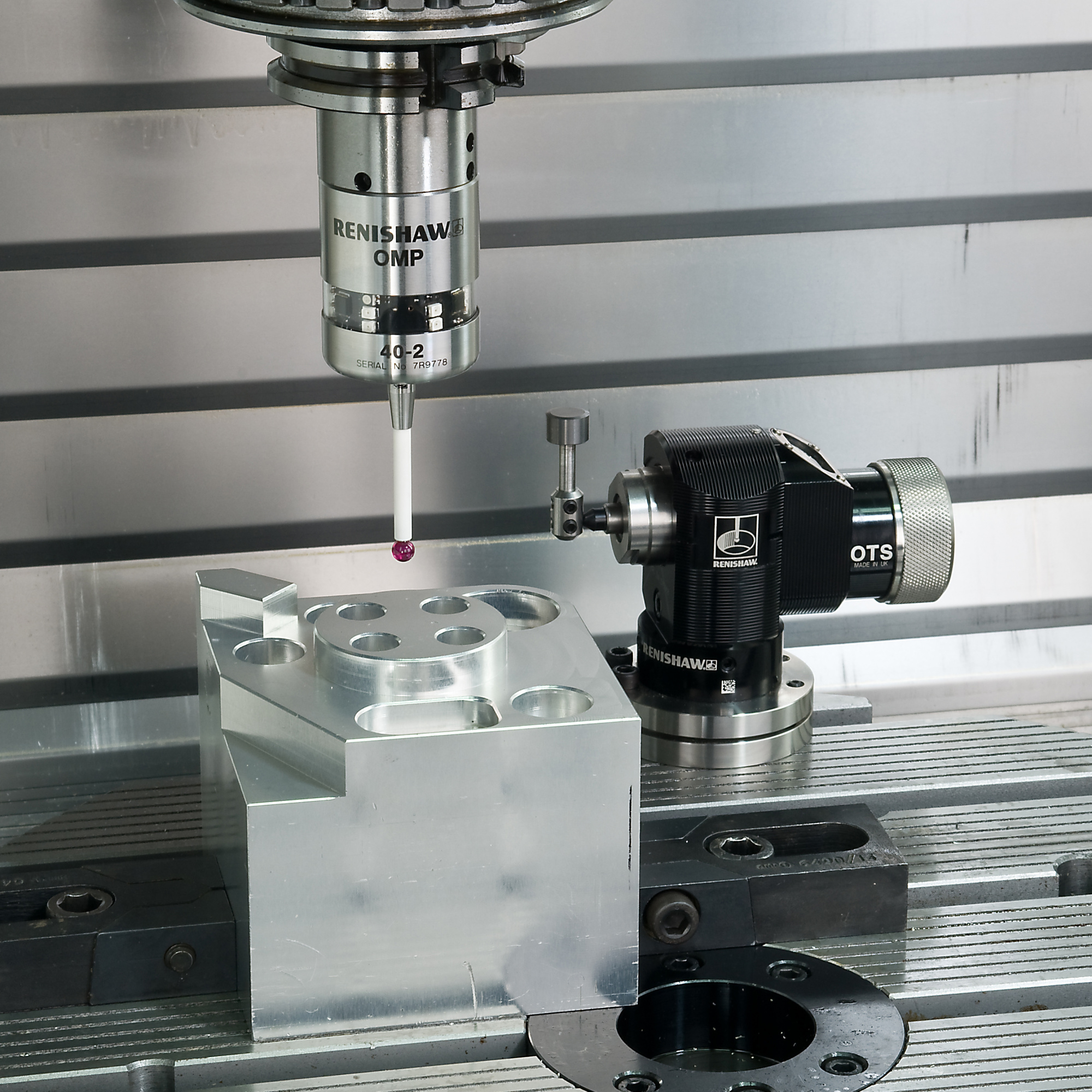

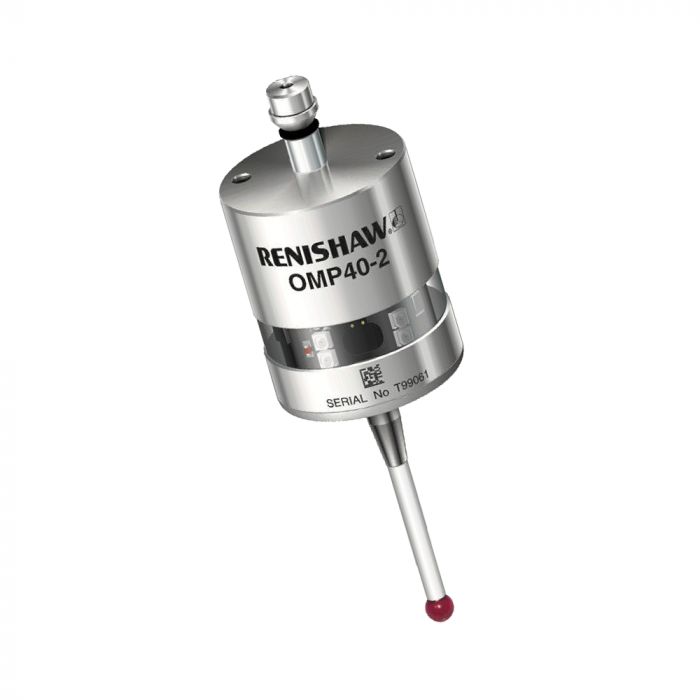

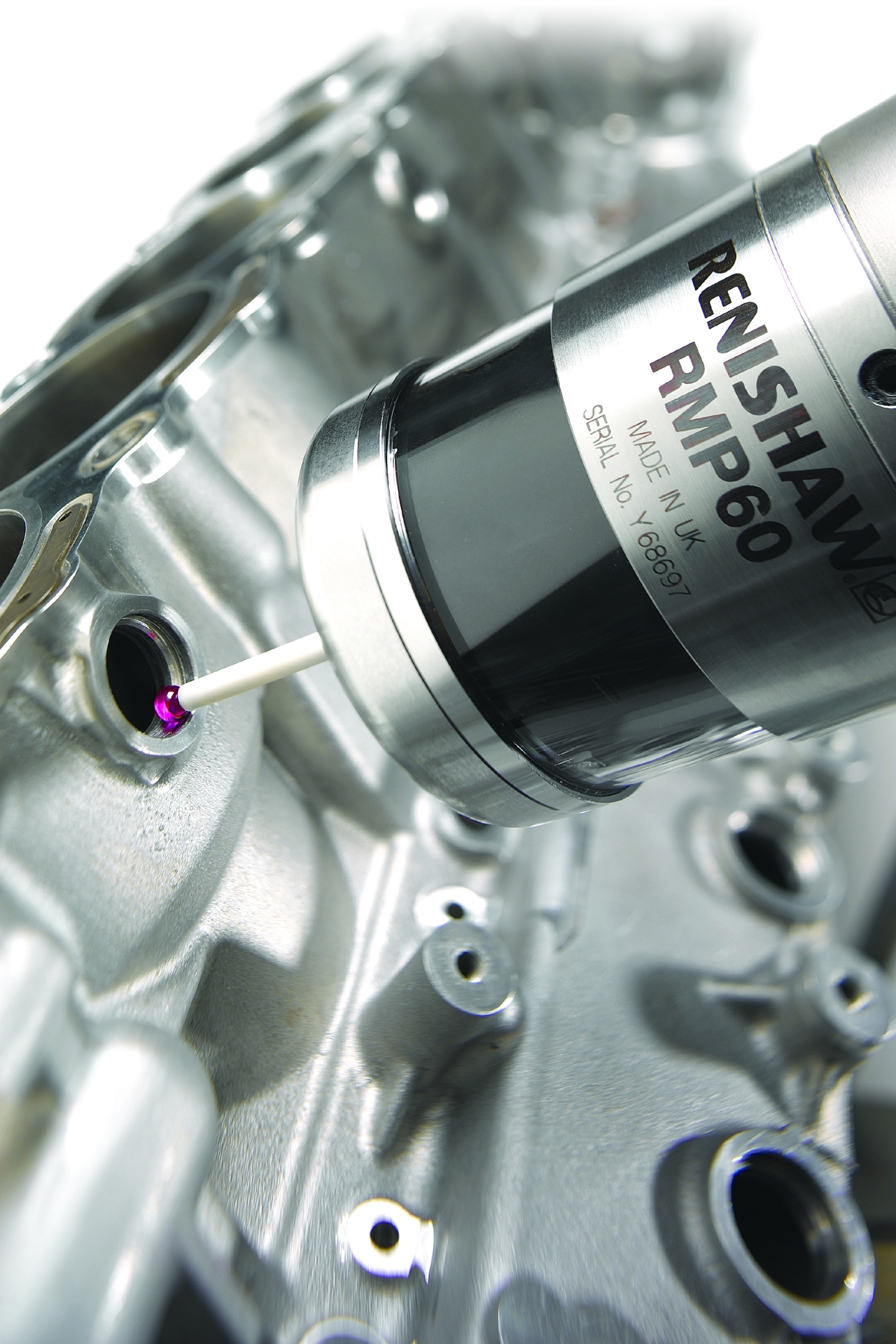

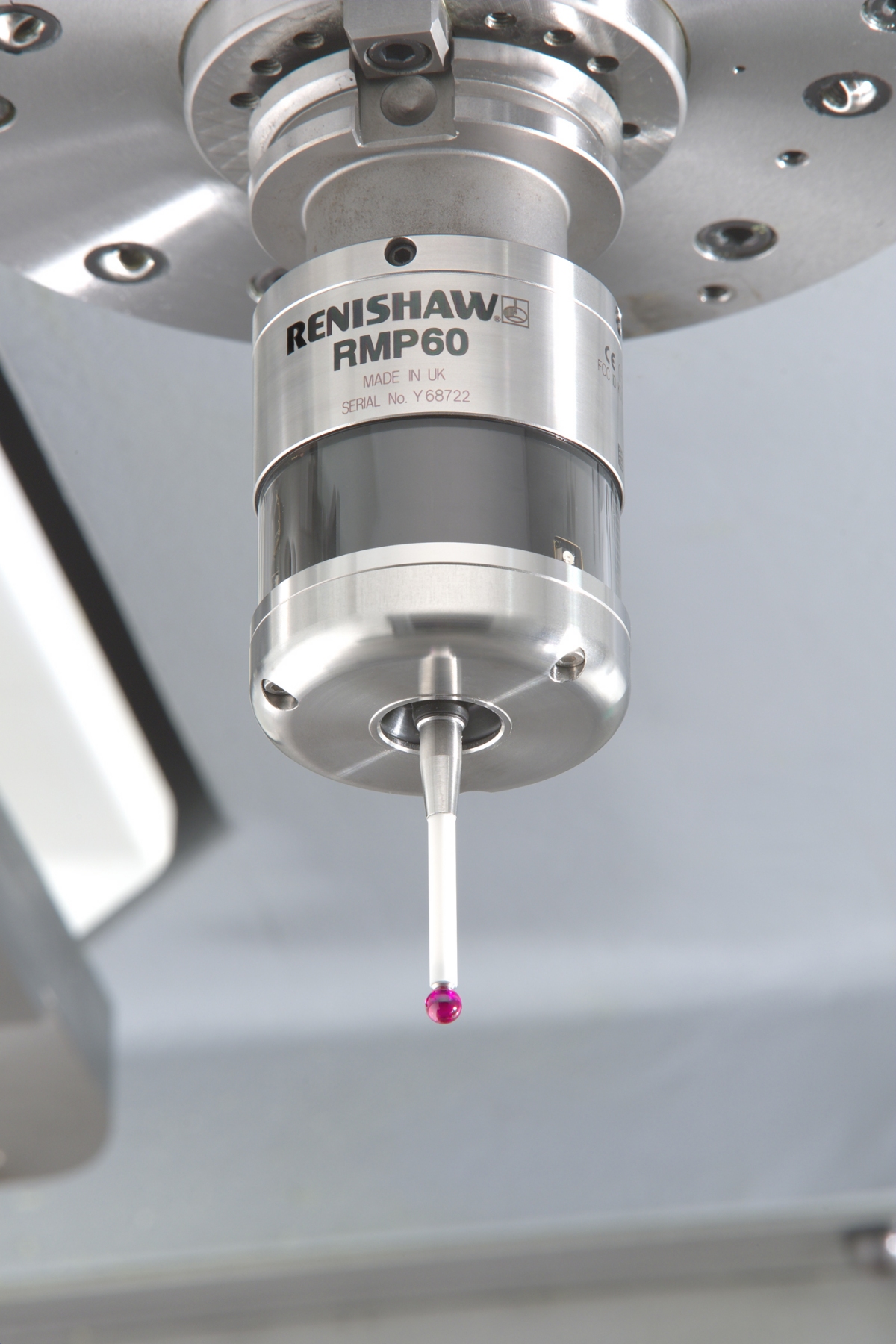

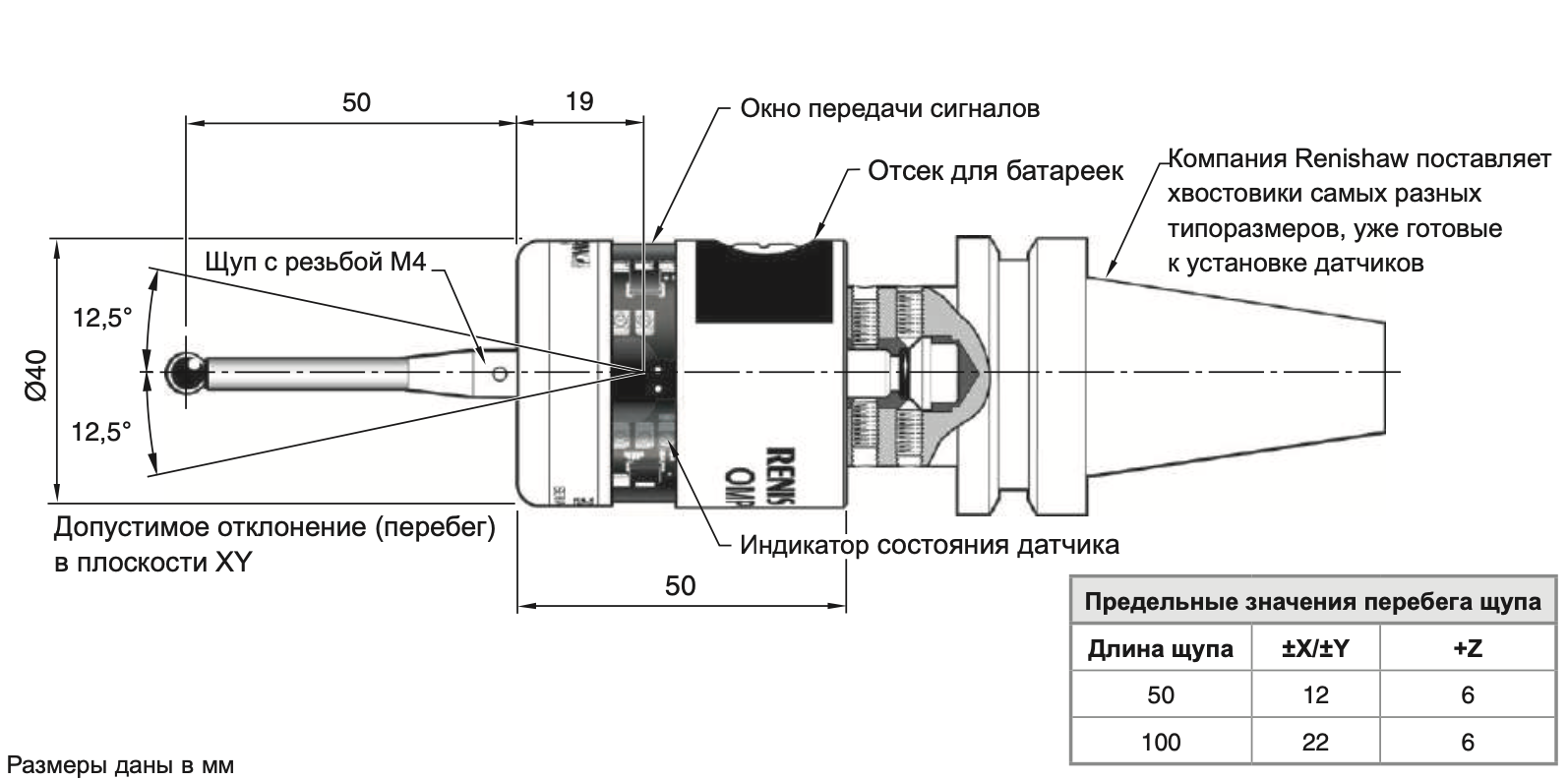

Срок службы батарей зависит от модели и режима использования. Оптические щупы OMP40-2 работают до 250 дней в режиме ожидания и до 230 часов непрерывной работы. Радиочастотные щупы RMP60 — до 890 дней в режиме ожидания и до 1710 часов непрерывной работы. Это одни из лучших показателей в отрасли. Батареи заменяются быстро, без специального инструмента. Мы рекомендуем вести учёт срока службы и планировать замену батарей до их полного разряда, чтобы избежать простоев оборудования.
Какие услуги входят в поставку измерительных систем?
Мы обеспечиваем полный цикл работ: подбор измерительной системы под модель станка и задачи, поставка, монтаж щупа и приёмного устройства, настройка интерфейса, интеграция с системой ЧПУ, пусконаладочные работы, обучение операторов и наладчиков. Официальная гарантия 24 месяца. Собственная сервисная служба с выездом инженеров по всей России, склад запасных частей. Также предлагаем абонентское сервисное обслуживание и оперативную поставку батарей, щупов и аксессуаров.
Подберём измерительную систему под ваш станок
Оставьте заявку — инженер свяжется в течение 2 часов, уточнит модель станка, систему ЧПУ и задачи, и подготовит коммерческое предложение с подбором оптимальной конфигурации измерительной системы.
Измерительные инструменты Renishaw в Казани от компании «ИНКОР»
Компания «ИНКОР» поставляет измерительные инструменты в Казани — прецизионные измерительные щупы и датчики инструмента Renishaw для обрабатывающих центров и станков с ЧПУ. Оборудование применяется в машиностроении, автомобилестроении, аэрокосмической отрасли, производстве пресс-форм, медицинском оборудовании и серийном производстве.
В каталоге представлены оптические (OMP), радиочастотные (RMP) и проводные измерительные системы, а также датчики наладки инструмента, измерительные руки, интерфейсы и приёмные устройства. Точность 3D-измерений ±1 мкм, радиус действия радиочастотных систем до 15 метров, срок службы батарей до 1700+ дней в режиме ожидания. Измерительные системы совместимы со всеми распространёнными системами ЧПУ: Fanuc, Siemens, Heidenhain, Mitsubishi, Mazak, Okuma.
Компания «ИНКОР» обеспечивает полный цикл работ: от подбора измерительной системы под модель станка и задачи заказчика до монтажа, пусконаладочных работ, интеграции с системой ЧПУ, обучения персонала и последующего сервисного обслуживания. Официальная гарантия 24 месяца, собственная сервисная служба с выездом инженеров по всей России. Оставьте заявку — наши инженеры подготовят персональное коммерческое предложение с подбором оптимальной конфигурации измерительной системы для вашего производства.
