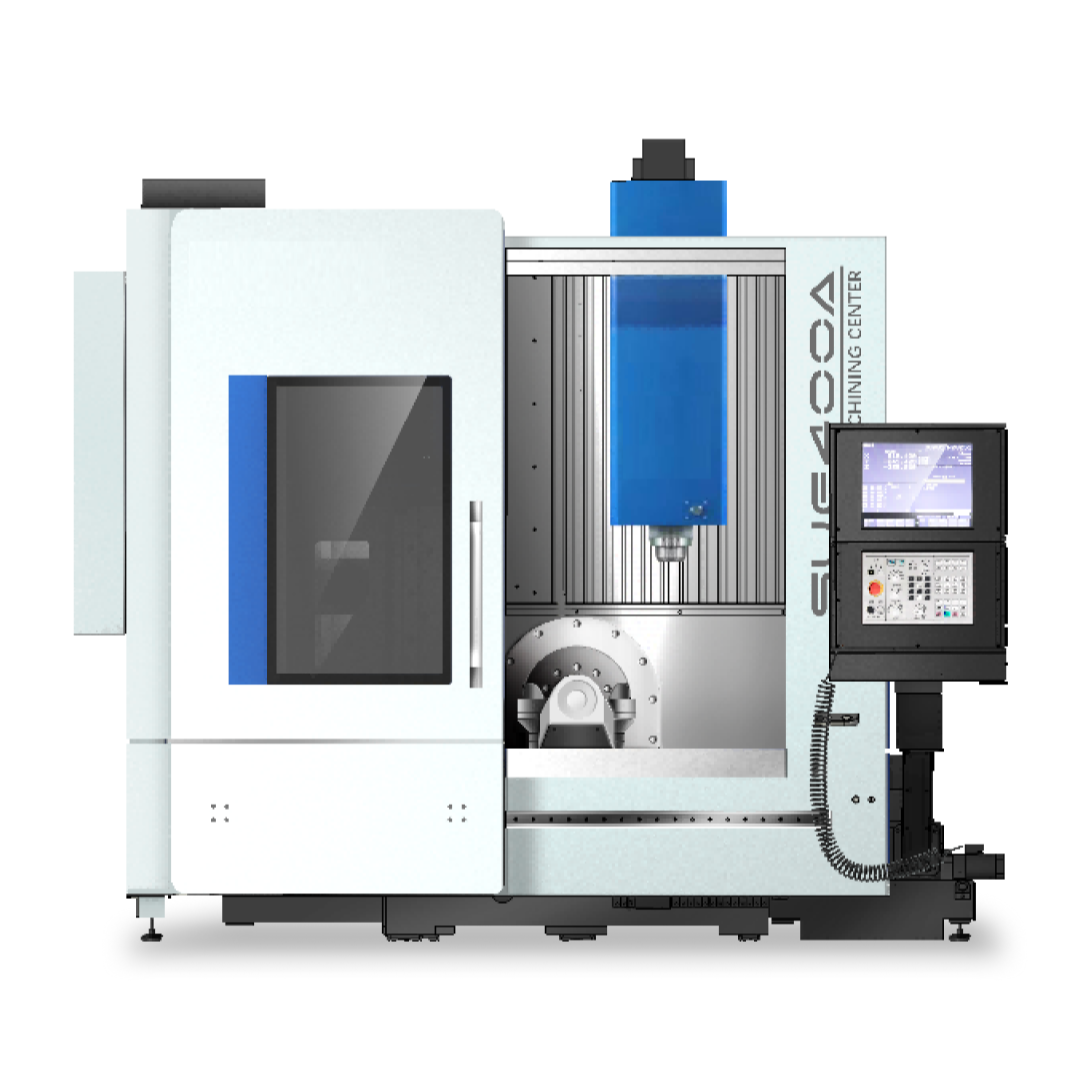

Пятикоординатный обрабатывающий центр SUE-400A
SUE-400A — 5-координатный фрезерный обрабатывающий центр с ЧПУ для обработки сложных деталей из металла. Станок оснащён наклонно-поворотным столом диаметром 400 мм, шпинделем с инструментальным интерфейсом HSK-A63 и системой управления Siemens SINUMERIK ONE.
Три линейные оси X, Y, Z и поворотные оси B и C позволяют изменять положение заготовки относительно инструмента. Это даёт возможность выполнять обработку нескольких сторон детали с меньшим количеством переустановок.
В описании SUE-400A заявлена одновременная интерполяция по пяти координатам. Состав функций ЧПУ и программных опций для конкретной поставки уточняется при согласовании комплектации.
Основные возможности SUE-400A
- Перемещения по осям X/Y/Z — 700 × 360 × 400 мм.
- Диаметр рабочего стола — 400 мм.
- Максимальная нагрузка на стол — 200 кг.
- Максимальная частота вращения шпинделя — 20 000 об/мин.
- Инструментальный интерфейс шпинделя — HSK-A63.
- Подача СОЖ через инструмент — давление 20 бар.
- Инструментальный магазин — 30 позиций.
- Система ЧПУ — Siemens SINUMERIK ONE.
- В указанной комплектации предусмотрены измерительные системы Renishaw для контроля детали и инструмента.
Характеристики и состав оснащения приведены для конфигурации, представленной в карточке. Окончательная комплектация согласовывается при оформлении заказа.
Для каких деталей применяется пятикоординатный станок
Пятиосевой обрабатывающий центр SUE-400A может рассматриваться для изготовления деталей, которым требуется доступ инструмента с разных сторон, выполнение наклонных отверстий или обработка пространственных поверхностей.
Оборудование применяется для решения задач приборостроения, автомобилестроения, авиационного машиностроения и производства технологической оснастки. Применимость станка для конкретной детали определяется её геометрией, материалом, требуемой точностью и выбранной комплектацией.
Корпусные детали и кронштейны
На станке можно выполнять фрезерование площадок и карманов, сверление и обработку отверстий на разных сторонах заготовки. Поворот стола помогает изменить положение детали без повторного ручного базирования, если конструкция приспособления и доступ инструмента позволяют выполнить необходимые операции.
Детали пресс-форм и штамповой оснастки
Пятикоординатная обработка применяется при изготовлении формообразующих вставок, наклонных и криволинейных поверхностей. Возможность обработки конкретной детали определяется её геометрией, материалом, выбранным инструментом и управляющей программой.
Крыльчатки и рабочие колёса
SUE-400A может рассматриваться для обработки крыльчаток и других деталей с пространственными поверхностями. Для обработки сложных межлопаточных каналов необходимо проверить геометрию детали, доступ инструмента, возможности CAM-системы и наличие функций одновременной пятиосевой интерполяции в поставляемой комплектации.

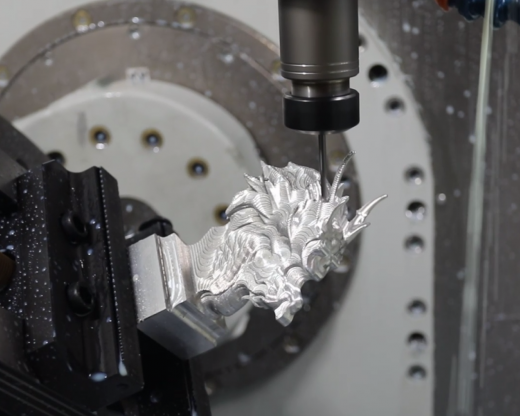

Одновременная обработка по пяти координатам
При одновременной пятиосевой обработке линейные и поворотные оси могут синхронно перемещаться во время резания. Это позволяет изменять ориентацию инструмента относительно поверхности детали и обрабатывать сложные пространственные контуры.
Такой режим используется, когда требуется обрабатывать криволинейные поверхности или обеспечивать доступ к участкам, неудобным для обработки при фиксированном положении поворотных осей.
Для конкретной задачи необходимо проверить функции ЧПУ, постпроцессор CAM-системы и возможность безопасной обработки с выбранным инструментом и приспособлением.
Конструкция и оснащение SUE-400A
Шпиндель и подача СОЖ
Шпиндель с инструментальным интерфейсом HSK-A63 рассчитан на частоту вращения до 20 000 об/мин. В указанной комплектации предусмотрена подача смазочно-охлаждающей жидкости через инструмент под давлением 20 бар.
При подборе станка под материал и операции необходимо учитывать не только максимальную частоту вращения, но и мощность, крутящий момент шпинделя, режущий инструмент и условия закрепления заготовки.

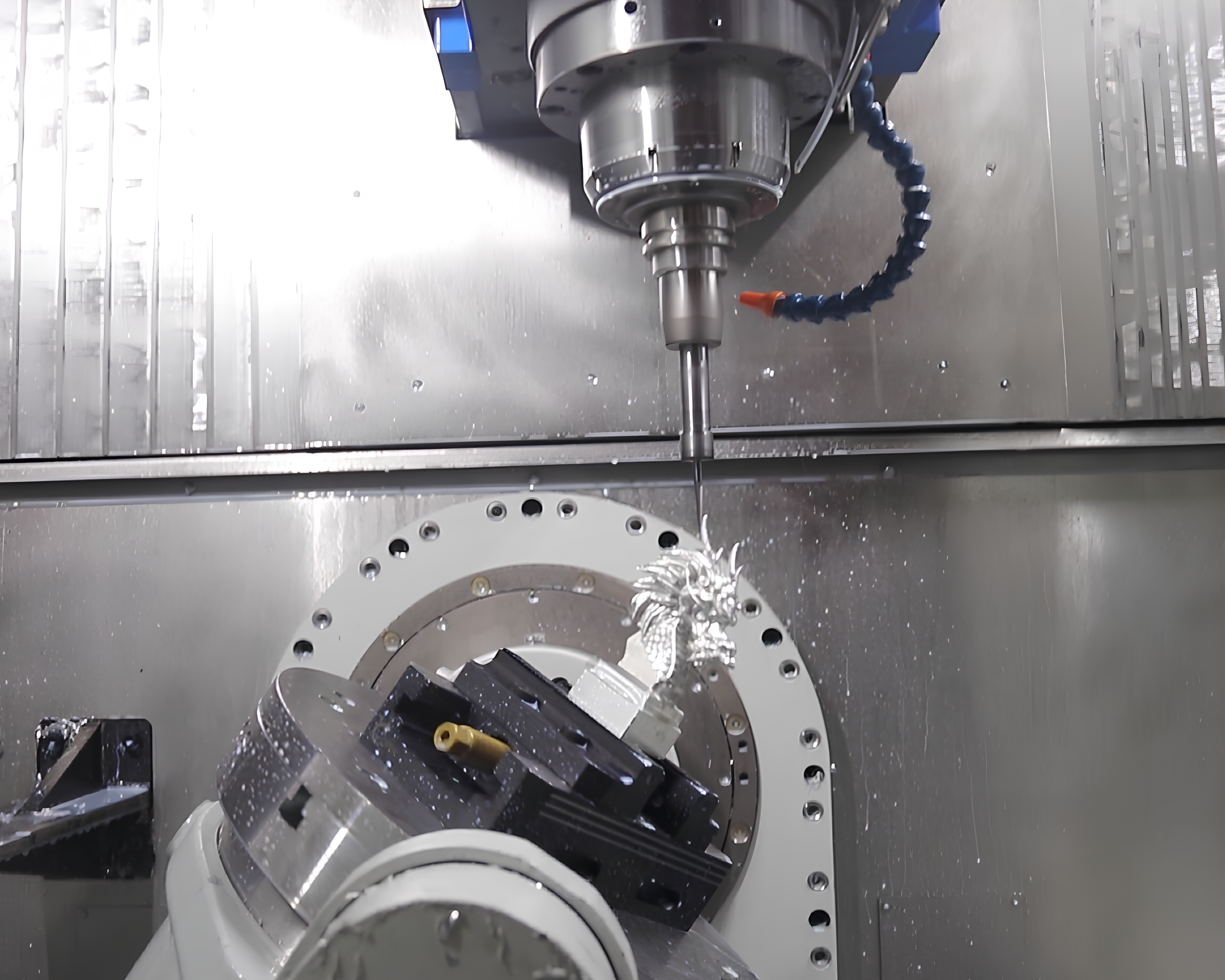

Наклонно-поворотный стол
Стол диаметром 400 мм позволяет устанавливать заготовку под разными углами к шпинделю. Максимальная нагрузка на стол по данным карточки составляет 200 кг.
При проверке возможности установки детали учитываются масса заготовки вместе с приспособлением, её габариты, положение при наклоне стола и доступ инструмента к обрабатываемым поверхностям.
Шарико-винтовые передачи и направляющие
В приводах линейных осей применяются шарико-винтовые передачи и линейные направляющие качения. В описании станка указаны ШВП класса C3 с предварительным натягом.
Предварительный натяг применяется для уменьшения влияния зазоров и повышения жёсткости передачи. Фактическая точность обработки зависит от состояния станка, температуры, инструмента, закрепления детали и других условий технологического процесса. Производители компонентов уточняются для конкретной поставки.
Автоматическая смена инструмента
Инструментальный магазин на 30 позиций позволяет использовать несколько инструментов в одной управляющей программе. Это удобно при последовательном выполнении фрезерования, сверления и других операций без ручной смены инструмента.
Измерение детали и инструмента
В указанной комплектации предусмотрены датчик измерения детали и датчик привязки инструмента Renishaw. Они могут использоваться для определения положения заготовки, привязки инструмента и других измерительных задач в зависимости от установленных функций ЧПУ и измерительных циклов.
Модели датчиков, способ передачи сигнала и состав программных функций уточняются в спецификации поставки.
Система ЧПУ Siemens SINUMERIK ONE
Пятикоординатный обрабатывающий центр оснащается системой Siemens SINUMERIK ONE. В описании конфигурации указаны русскоязычный интерфейс, подключение через Ethernet и USB, функции круговой и винтовой интерполяции, а также циклы обработки отверстий и нарезания резьбы.
Состав технологических циклов, функции пятиосевой обработки, программные лицензии и совместимость с используемой на предприятии CAM-системой необходимо согласовать при подборе оборудования.
Частые вопросы о SUE-400A
Подходит ли SUE-400A для одновременной пятиосевой обработки?
В описании станка заявлена одновременная обработка по пяти координатам. Для конкретной поставки необходимо подтвердить состав функций ЧПУ, программных опций и постпроцессора.
Можно ли обрабатывать деталь с нескольких сторон за один установ?
Наклонно-поворотный стол позволяет изменять положение заготовки и подводить инструмент к разным поверхностям. Число доступных сторон и необходимость дополнительной переустановки зависят от геометрии детали, способа её закрепления и доступа инструмента.
Какую заготовку можно установить на станок?
Диаметр стола составляет 400 мм, а указанная максимальная нагрузка — 200 кг. При этом допустимые размеры детали нельзя определять только по диаметру стола или перемещениям осей: необходимо также учитывать высоту заготовки, габариты приспособления, наклон стола и рабочую зону инструмента.
Какие материалы можно обрабатывать на SUE-400A?
Возможность обработки конкретного материала определяется характеристиками шпинделя, состоянием заготовки, инструментом, режимами резания и требованиями к детали. Для подбора оборудования под сталь, алюминиевые, титановые и другие сплавы рекомендуем направить чертёж или 3D-модель детали специалистам ИНКОР.
Подбор пятикоординатного центра под производственную задачу
Специалисты ИНКОР помогут оценить применимость SUE-400A для вашей номенклатуры деталей и согласовать комплектацию станка: функции ЧПУ, измерительные системы, инструмент и дополнительное оснащение.
Для предварительного подбора подготовьте чертёж или 3D-модель, сведения о материале и габаритах заготовки, требования к точности и планируемый объём выпуска. По запросу подготовим коммерческое предложение и информацию об условиях поставки, пусконаладки и сервисного обслуживания.
|
Наименование |
Ед. изм. |
Значение |
|
|
Рабочие перемещения |
Перемещение по оси X |
мм |
700 |
|
Перемещение по оси Y |
мм |
360 |
|
|
Перемещение по оси Z |
мм |
400 |
|
|
Наклон оси B |
град |
-110…+110 |
|
|
Вращение оси С |
град |
360 |
|
|
Расстояние от торца шпинделя до поверхности рабочего стола |
мм |
150-550 |
|
|
Шпиндель |
Максимальная скорость вращения шпинделя |
об/мин |
20000 |
|
Мощность шпинделя/крутящий момент |
кВт/Н·м |
20/71,55 |
|
|
Тип хвостовика инструмента |
– |
HSK-A63 |
|
|
Тип регулировки скорости вращения шпинделя |
– |
бесступенчатый |
|
|
Давление СОЖ при подаче через инструмент |
бар |
20 |
|
|
Рабочий стол |
Диаметр стола |
мм |
400 |
|
Максимальная нагрузка на стол |
кг |
200 |
|
|
Кол-во Т-пазов |
шт |
6 |
|
|
Точность |
Точность позиционирования осей X/Y/Z |
мм |
0,008 |
|
Повторяемость осей X/Y/Z |
мм |
0,004 |
|
|
Дискретность осей X/Y/Z |
мм |
0,001 |
|
|
Точность позиционирования осей B/C |
сек |
5 |
|
|
Повторяемость осей B/C |
сек |
4 |
|
|
Инструментальный магазин |
Ёмкость инструментального магазина |
шт |
30 |
|
Максимальный диаметр инструмента |
мм |
75/125 |
|
|
Максимальная длинна инструмента |
мм |
300 |
|
|
Прочее
|
Максимально потребляемая мощность |
кВа |
40 |
|
Быстрые перемещения по осям X/Y/Z |
м/мин |
36 / 36 / 36 |
|
|
Система ЧПУ |
– |
Siemens Sinumerik One |
|
|
Быстрые перемещения по осям B/C |
об/мин |
100/150 |
|
|
Мощность осевых двигателей X/Y/Z |
кВт |
3.1/3.1/4.3 |
|
|
Напряжение питающей сети |
В; Гц |
380±10, 50±0,4 |
|
-
Система ЧПУ Siemens Sinumerik ONE с программным обеспечением на русском языке + 19” LCD
-
Система противоаварийной защиты (система защиты от аварийных ситуаций)
-
Цельнолитая чугунная станина
-
Линейные направляющие качения
-
Конус шпинделя HSK-A63
-
Магазин инструментов на 30 позиций c манипулятором с функцией предварительного выбора инструмента в магазине станка
-
Цельнолитая чугунная станина
-
Масляное охлаждение шпинделя
-
Централизованная автоматическая система смазки направляющих и ШВП
-
Система подачи СОЖ
-
Сопла на торце шпинделя для подачи СОЖ под давлением 3 бара
-
Система подачи СОЖ через шпиндель под давлением 20 бар
-
Система подачи воздуха через шпиндель
-
Сепаратор масла от СОЖ (дискового типа)
-
Обдув воздухом фрезерного шпинделя (для исключения попадания стружки при смене инструмента)
-
Оптические линейки по осям X/Y/Z и угловые энкодеры по осям B/C
-
Датчик для размерной привязки и автокомпенсации вылета режущего инструмента Renishaw
-
Датчик замера деталей Renishaw
-
Вытяжка масляного тумана
-
Автоблокировка дверей
-
Конвейер для удаления стружки из зоны резания и бак для стружки
-
Кондиционер электрошкафа
-
Полностью закрытая рабочая зона
-
Телескопическая защита направляющих
-
Блок очистки и осушения воздуха
-
Освещение рабочей зоны
-
Комплект инструментальной оснастки для обработки тестовых деталей (приспособления для закрепления заготовок, патроны для режущего инструмента)
-
Комплект режущего инструмента для обработки тестовых деталей
-
Комплект штревелей для инструментальной оснастки в количестве равном количеству мест в инструментальном магазине станка
-
Комплект ЗИП
-
Комплект такелажных механизмов и приспособлений, обеспечивающих перемещение упакованного оборудования с транспортного средства (траверса, стропы рым болты) - 1 комплект на группу станков
-
Комплект масел и СОЖ для первой заправки оборудования
-
Фильтр бака СОЖ из нетканого материала
-
Функция жесткого нарезания резьбы
-
Система компенсации температурных расширений
-
Система подачи сжатого воздуха через сопла
-
Ручной переносной пульт управления перемещениями станка с маховичком
-
Смыв стружки в рабочей зоне
-
Пистолет для обдува сжатым воздухом
-
Пистолет ручной промывки
-
3-х уровневая сигнальная лампа
-
Система удаления масла из СОЖ (маслоотделитель)
-
Комплект инструмента для обслуживания станка
-
Регулируемые опоры для установки станка
-
Руководство по эксплуатации, руководство по программированию, руководства по монтажу, требования к подключению, Part list (каталог запчастей), Accuracity report (карта замеров точностных характеристик станка), электрические гидравлические, пневматические схемы, Документация на русском языке.
-
Комплект контрольных оправок и средств измерений для проверки оборудования на геометрическую точность, в соответствии с тест сертификатом
-
Флэш карта с бэкапом стойки ЧПУ
