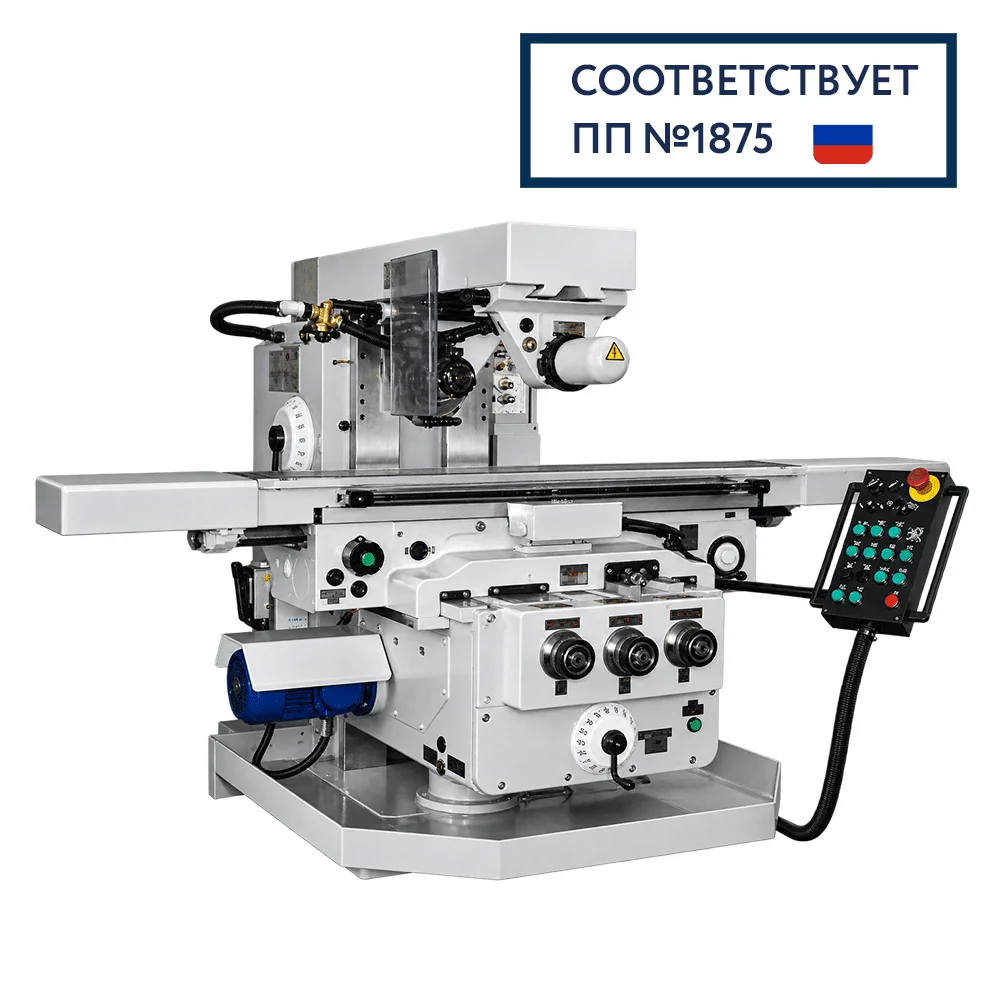

FW350MR — горизонтальный консольно-фрезерный станок производства «СтанкоГомель», предназначенный для обработки деталей из стали и чугуна горизонтально закрепленными фрезами и дисковыми фрезами на оправке. Модель является современным аналогом 6Т82Г.
Станок оснащен рабочим столом 315 × 1250 мм с допустимой нагрузкой до 1000 кг. Рабочие перемещения составляют 850 / 270 / 350 мм по X/Y/Z.
Шпиндель с конусом ISO50 имеет диапазон частоты вращения 28–1400 об/мин и максимальный крутящий момент 925 Н·м. Такая конфигурация хорошо подходит для силовой горизонтальной фрезерной обработки.
Назначение FW350MR
FW350MR предназначен для горизонтального фрезерования и может использоваться в мелкосерийном и крупносерийном производстве. Производитель предусматривает возможность выполнения автоматических циклов обработки.
Горизонтальное фрезерование
Основная специализация станка — обработка горизонтально закрепленными фрезами и инструментом, установленным на оправке.
Дисковые фрезы
Конструкция горизонтального шпинделя позволяет эффективно использовать дисковые фрезы при обработке пазов и других элементов.
Силовая обработка
Конус ISO50 и максимальный момент 925 Н·м обеспечивают хорошие тяговые характеристики для нагруженных фрезерных операций.
Детали до 1000 кг
Максимальная нагрузка на основной рабочий стол составляет 1000 кг с учетом установленной заготовки и технологической оснастки.
Технические характеристики FW350MR
| Параметр | Значение |
|---|---|
| Аналог | 6Т82Г |
| Рабочая поверхность стола | 315 × 1250 мм |
| Максимальная нагрузка на стол | 1000 кг |
| Продольное перемещение X | 850 мм |
| Поперечное перемещение Y | 270 мм |
| Вертикальное перемещение Z | 350 мм |
| Поворот основного стола | нет |
| Мощность главного привода | 5,5 кВт |
| Максимальный крутящий момент на шпинделе | 925 Н·м |
| Конус инструмента | ISO50 |
| Диаметр переднего подшипника | 100 мм |
| Максимальный диаметр фрезы | 250 мм |
| Количество подач | 18 |
| Диапазон частоты вращения шпинделя | 28–1400 об/мин |
| Продольные и поперечные подачи | 16–800 мм/мин |
| Вертикальные подачи | 5–250 мм/мин |
| Мощность привода подач | 1,5 кВт |
| Ускоренный ход X/Y | 3150 мм/мин |
| Ускоренный ход Z | 1000 мм/мин |
| Общая потребляемая мощность | 8,11 кВт |
Стол 315 × 1250 мм и рабочая зона
Стандартный FW350MR оснащен рабочим столом размером 315 × 1250 мм. Максимально допустимая нагрузка составляет 1000 кг.
Рабочие перемещения составляют 850 мм по X, 270 мм по Y и 350 мм по Z. При подборе станка необходимо учитывать не только габариты заготовки, но и размеры тисков, делительной головки или другого приспособления.
Шпиндель ISO50 и момент 925 Н·м
FW350MR оснащается шпинделем с конусом инструмента ISO50. Диапазон частоты вращения в стандартном исполнении составляет 28–1400 об/мин.
Максимальный крутящий момент на шпинделе достигает 925 Н·м, а допустимый диаметр фрезы — 250 мм.
Чем FW350MR отличается от FU350MR
Обе модели имеют одинаковые основные размеры стандартного стола, рабочие перемещения, мощность главного привода и характеристики шпинделя. Ключевое конструктивное различие связано со столом.
FW350MR
Неповоротный основной стол. Рациональный выбор, если обработка не требует установки основной рабочей поверхности под углом к оси шпинделя.
FU350MR
Поворот основного стола ±45°. Позволяет изменять ориентацию заготовки относительно горизонтального шпинделя.
Поэтому FU350MR имеет смысл выбирать, когда возможность поворота основного стола действительно востребована технологией. Для обычного горизонтального фрезерования FW350MR обеспечивает аналогичную базовую рабочую зону и характеристики шпинделя.
Специальное исполнение FW350MR
Помимо стандартной конфигурации производитель предусматривает специальное исполнение FW350MR с увеличенной рабочей зоной и измененными характеристиками.
| Параметр | Стандарт | Специальное исполнение |
|---|---|---|
| Рабочая поверхность стола | 315 × 1250 мм | 375 × 1600 мм |
| Продольное перемещение X | 850 мм | 1000 мм |
| Вертикальное перемещение Z | 350 мм | 500 мм |
| Мощность главного привода | 5,5 кВт | 7,5 кВт |
| Частота вращения | 28–1400 об/мин | 45–2240 об/мин |
| Продольные / поперечные подачи | 16–800 мм/мин | 25–1250 мм/мин |
| Вертикальные подачи | 5–250 мм/мин | 8–400 мм/мин |
Вертикальное фрезерование и дополнительная оснастка
Основной шпиндель FW350MR расположен горизонтально. Для расширения возможностей производитель предусматривает установку накладной вертикальной фрезерной головки.
Также среди дополнительного оснащения серии заявлены:
- централизованная автоматическая импульсная смазка направляющих и ходовых винтов;
- накладная вертикальная фрезерная головка;
- накладная долбежная головка;
- универсальная делительная головка (УДГ);
- поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Отдельный поворотный стол из дополнительной комплектации не следует путать с основным столом FU350MR: у FW350MR штатная рабочая поверхность не имеет предусмотренного конструкцией поворота ±45°.
ШВП и направляющие
Производитель указывает применение шарико-винтовых пар (ШВП), обеспечивающих высокую точность перемещений и возможность оснащения станка системой цифровой индикации.
Также заявлена повышенная износостойкость накладок направляющих. Однако конкретный тип направляющих в технической спецификации не указан, поэтому в паспортном поле «Тип направляющих» неподтвержденное значение лучше не устанавливать.
Частые вопросы о FW350MR
Для каких операций предназначен FW350MR?
Станок предназначен прежде всего для горизонтальной фрезерной обработки деталей из стали и чугуна, в том числе горизонтально закрепленными и дисковыми фрезами на оправке.
Чем FW350MR отличается от FU350MR?
Главное различие заключается в основном рабочем столе. У FW350MR он неповоротный, тогда как стол FU350MR может поворачиваться на ±45°.
Можно ли выполнять вертикальное фрезерование?
Основной шпиндель FW350MR горизонтальный. Производитель предусматривает дополнительную накладную вертикальную фрезерную головку для расширения технологических возможностей станка.
Какую нагрузку выдерживает стол?
Максимальная нагрузка на рабочий стол стандартного FW350MR составляет 1000 кг. При оценке необходимо учитывать суммарную массу заготовки и установленной оснастки.
Какой максимальный диаметр фрезы?
По спецификации производителя максимальный диаметр фрезы составляет 250 мм.
Сколько осей у FW350MR?
Для системной классификации станок имеет три направления перемещения: X, Y и Z. Основной рабочий стол FW350MR не имеет поворота ±45°, характерного для серии FU.
Когда стоит выбирать специальное исполнение?
Специальное исполнение имеет смысл рассматривать, когда стандартных размеров стола 315 × 1250 мм, хода X 850 мм или вертикального перемещения 350 мм недостаточно. Оно предусматривает увеличенный стол, расширенные перемещения и главный привод 7,5 кВт.
