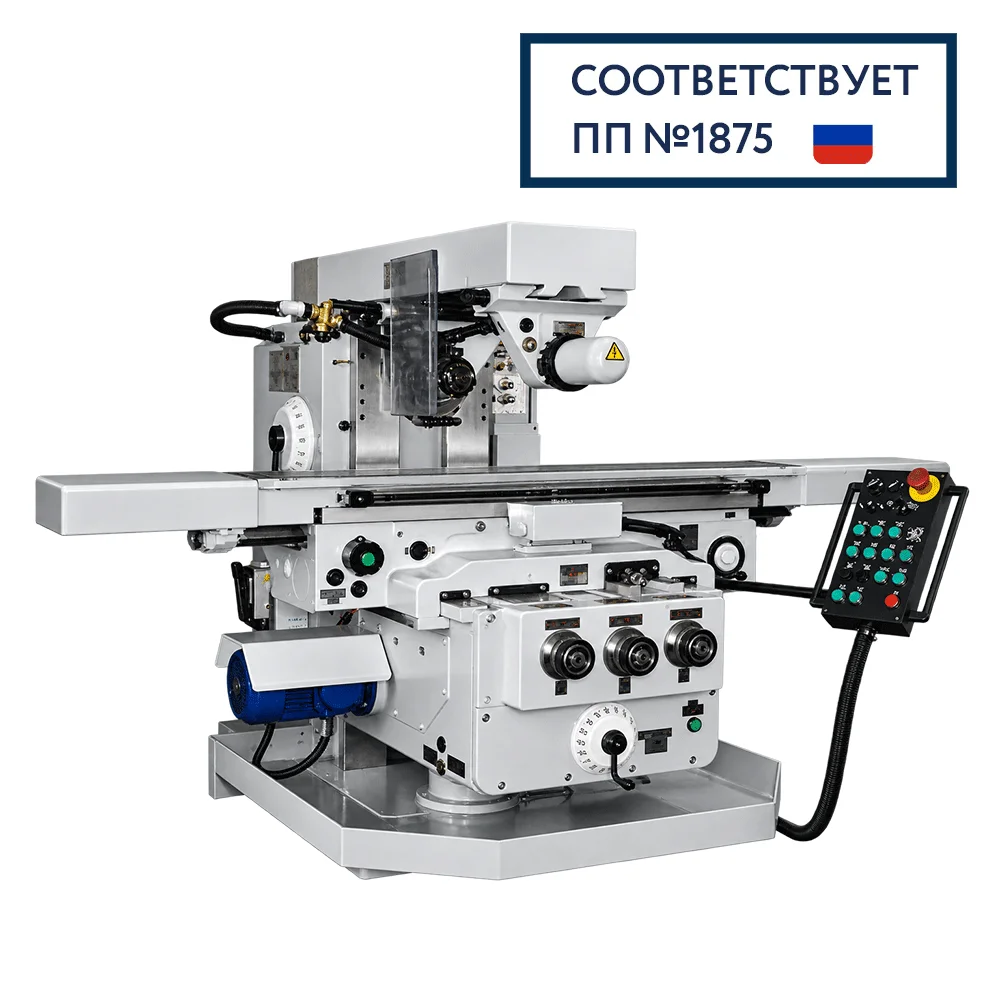

FW450MR — горизонтальный консольно-фрезерный станок производства «СтанкоГомель» для силовой обработки деталей из стали и чугуна. Модель является современным аналогом 6Т83Г.
Станок оснащен рабочим столом 400 × 1600 мм с допустимой нагрузкой до 1500 кг. Рабочие перемещения X/Y/Z составляют 1120 / 345 / 400 мм.
Шпиндель ISO50 с главным приводом 11 кВт развивает максимальный крутящий момент 1850 Н·м. Это делает FW450MR подходящим для производительного горизонтального фрезерования крупным инструментом и обработки тяжелых деталей.
Назначение FW450MR
FW450MR предназначен прежде всего для горизонтальной фрезерной обработки и может использоваться в мелкосерийном и крупносерийном производстве. Производитель указывает возможность работы горизонтально закрепленными и дисковыми фрезами на оправке. :contentReference[oaicite:2]{index=2}
Силовое фрезерование
ISO50 и максимальный момент 1850 Н·м обеспечивают хорошие тяговые характеристики при нагруженных режимах обработки.
Крупные детали
Стол 400 × 1600 мм выдерживает до 1500 кг, что позволяет устанавливать более массивные заготовки и технологическую оснастку.
Дисковые фрезы
Горизонтальная компоновка удобна для обработки пазов и других элементов дисковым инструментом на оправке.
Серийное производство
Станок рассчитан на повторяющиеся операции и может применяться в автоматических циклах в пределах своей схемы управления.
Технические характеристики FW450MR
| Параметр | Значение |
|---|---|
| Аналог | 6Т83Г |
| Рабочая поверхность стола | 400 × 1600 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Продольное перемещение X | 1120 мм |
| Поперечное перемещение Y | 345 мм |
| Вертикальное перемещение Z | 400 мм |
| Поворот основного стола | нет |
| Мощность главного привода | 11 кВт |
| Максимальный крутящий момент | 1850 Н·м |
| Конус инструмента | ISO50 |
| Диаметр переднего подшипника | 110 мм |
| Максимальный диаметр фрезы | 315 мм |
| Количество подач | 18 |
| Частота вращения шпинделя | 28–1400 об/мин |
| Продольные и поперечные подачи | 16–800 мм/мин |
| Вертикальные подачи | 5–250 мм/мин |
| Мощность привода подач | 2,2 кВт |
| Ускоренный ход X/Y | 3150 мм/мин |
| Ускоренный ход Z | 1000 мм/мин |
| Общая потребляемая мощность | 14,55 кВт |
Шпиндель ISO50 и 1850 Н·м
FW450MR оснащается шпинделем ISO50 с диапазоном частоты вращения 28–1400 об/мин. Главный привод имеет мощность 11 кВт, а максимальный крутящий момент достигает 1850 Н·м. :contentReference[oaicite:3]{index=3}
Максимальный допустимый диаметр фрезы составляет 315 мм. Такая конфигурация ориентирована скорее на силовое, чем на высокоскоростное фрезерование.
Стол и рабочая зона
Рабочая поверхность стола имеет размеры 400 × 1600 мм, а допустимая нагрузка составляет 1500 кг. Рабочие перемещения — 1120 мм по X, 345 мм по Y и 400 мм по Z. :contentReference[oaicite:4]{index=4}
При подборе необходимо учитывать общую массу заготовки и приспособлений. Для тяжелого оборудования это особенно важно при использовании делительных головок, массивных тисков и установочных плит.
Чем FW450MR отличается от FU450MR
FW450MR
Основной рабочий стол не имеет предусмотренного конструкцией поворота. Это классическое горизонтальное исполнение.
FU450MR
Основной стол может поворачиваться на ±45°, что расширяет возможности установки детали под углом.
В остальном базовые паспортные характеристики этих двух исполнений совпадают: размер стола, нагрузка, рабочие перемещения, мощность и характеристики шпинделя одинаковы. :contentReference[oaicite:5]{index=5}
Специальное исполнение FW450MR
| Параметр | Стандарт | Специальное исполнение |
|---|---|---|
| Рабочая поверхность стола | 400 × 1600 мм | 450 × 1800 мм |
| Продольное перемещение X | 1120 мм | 1320 мм |
| Вертикальное перемещение Z | 400 мм | 630 мм |
| Мощность главного привода | 11 кВт | 15 кВт |
| Частота вращения | 28–1400 об/мин | 45–2240 об/мин |
| Продольные / поперечные подачи | 16–800 мм/мин | 25–1250 мм/мин |
| Вертикальные подачи | 5–250 мм/мин | 8–400 мм/мин |
Дополнительная комплектация
Для этой серии производитель предлагает:
- централизованную автоматическую импульсную смазку направляющих и ходовых винтов;
- накладную вертикальную фрезерную головку;
- накладную долбежную головку;
- универсальную делительную головку;
- отдельный поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Основной шпиндель FW450MR горизонтальный. Дополнительная вертикальная головка позволяет расширить номенклатуру операций без превращения станка в полноценный вертикальный обрабатывающий центр. :contentReference[oaicite:7]{index=7}
ШВП и направляющие
Производитель заявляет применение ШВП для повышения точности перемещений и возможность установки систем УЦИ. Также отмечается повышенная износостойкость накладок направляющих. Однако конкретный тип направляющих — качения или скольжения — не указан, поэтому в системном поле его лучше не определять самостоятельно. :contentReference[oaicite:8]{index=8}
Частые вопросы о FW450MR
Для каких задач предназначен FW450MR?
Для горизонтального фрезерования деталей из стали и чугуна, в том числе горизонтально закрепленными и дисковыми фрезами на оправке.
Чем FW450MR отличается от FU450MR?
FW450MR имеет неповоротный основной стол, тогда как у FU450MR основной рабочий стол может поворачиваться на ±45°.
Какую нагрузку выдерживает стол?
Максимально допустимая нагрузка на стол стандартного FW450MR составляет 1500 кг.
Какой максимальный диаметр фрезы?
По официальной спецификации максимальный диаметр фрезы составляет 315 мм.
Какой крутящий момент развивает шпиндель?
Максимальный крутящий момент составляет 1850 Н·м. Главный привод имеет мощность 11 кВт.
Можно ли использовать вертикальную головку?
Да. Накладная вертикальная фрезерная головка входит в перечень дополнительной комплектации серии.
Сколько осей у FW450MR?
Для системной классификации — три направления перемещения: X, Y и Z. Поворота основного стола ±45° у этой модели нет.
