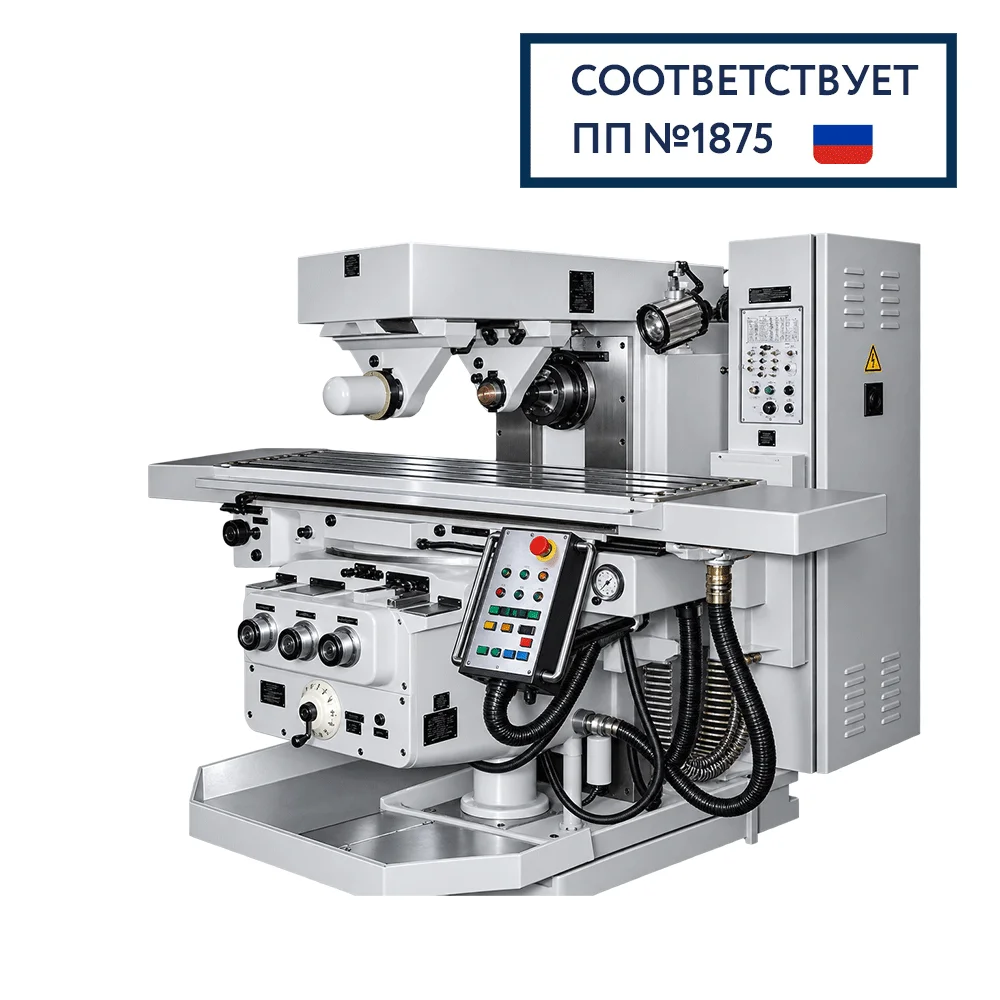

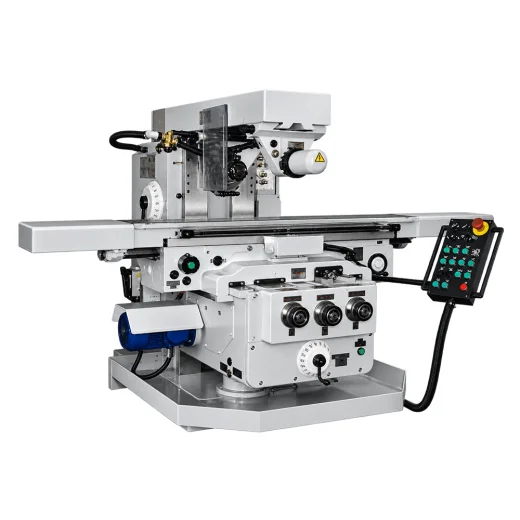

FU350MR — горизонтальный консольно-фрезерный станок с поворотным столом
FU350MR производства «СтанкоГомель» — горизонтальный консольно-фрезерный станок для обработки деталей из стали, чугуна и других обрабатываемых материалов. Модель является современным аналогом станка 6Т82.
FU350MR рассчитан на работу горизонтально установленными фрезами и дисковыми фрезами на оправке. Рабочий стол размером 315 × 1250 мм может поворачиваться на ±45°, что расширяет возможности обработки по сравнению с исполнениями с неповоротным столом.
Шпиндель ISO50 развивает максимальный крутящий момент 925 Н·м, а максимальная нагрузка на стол составляет 1000 кг. Это делает FU350MR подходящим для универсальной и силовой фрезерной обработки в ремонтном, мелкосерийном и серийном производстве.
Для каких операций подходит FU350MR
Горизонтальное фрезерование
Основное назначение станка — обработка деталей горизонтально установленными цилиндрическими, дисковыми и другими фрезами.
Пазы и уступы
Станок подходит для обработки пазов, канавок, уступов, плоскостей и других конструктивных элементов деталей.
Обработка под углом
Поворот основного стола на ±45° позволяет устанавливать заготовку под требуемым углом относительно инструмента.
Силовое фрезерование
ISO50 и максимальный момент 925 Н·м позволяют применять станок для операций, где важна тяговая характеристика шпинделя.
Главная особенность FU350MR — поворотный стол ±45°
FU350MR относится к серии FU, которую производитель отличает от горизонтальных станков серии FW именно наличием поворотного рабочего стола. Стол может поворачиваться в обе стороны на 45°.
Такое решение позволяет изменять положение заготовки относительно оси горизонтального шпинделя и выполнять часть операций под углом без использования отдельной сложной установочной схемы.
При этом поворот стола является механической установочной возможностью, а не отдельной управляемой координатной осью. Поэтому FU350MR остается трехкоординатным станком с перемещениями X, Y и Z.
Основные характеристики FU350MR
| Параметр | Значение |
|---|---|
| Аналог | 6Т82 |
| Рабочая поверхность стола | 315 × 1250 мм |
| Максимальная нагрузка на стол | 1000 кг |
| Продольное перемещение X | 850 мм |
| Поперечное перемещение Y | 270 мм |
| Вертикальное перемещение Z | 350 мм |
| Поворот стола | ±45° |
| Мощность главного привода | 5,5 кВт |
| Максимальный крутящий момент на шпинделе | 925 Н·м |
| Конус инструмента | ISO50 |
| Диаметр переднего подшипника | 100 мм |
| Максимальный диаметр фрезы | 250 мм |
| Диапазон частоты вращения шпинделя | 28–1400 об/мин |
| Количество подач | 18 |
| Продольная и поперечная подача | 16–800 мм/мин |
| Вертикальная подача | 5–250 мм/мин |
| Мощность привода подач | 1,5 кВт |
| Ускоренное перемещение X/Y | 3150 мм/мин |
| Ускоренное перемещение Z | 1000 мм/мин |
| Общая потребляемая мощность | 8,11 кВт |
Специальное исполнение FU350MR
Для FU350MR производитель предусматривает расширенное специальное исполнение. Его характеристики необходимо отличать от базовой версии станка.
| Параметр | Стандарт | Специальное исполнение |
|---|---|---|
| Размер стола | 315 × 1250 мм | 375 × 1600 мм |
| Продольное перемещение | 850 мм | 1000 мм |
| Вертикальное перемещение | 350 мм | 500 мм |
| Мощность главного привода | 5,5 кВт | 7,5 кВт |
| Частота вращения | 28–1400 об/мин | 45–2240 об/мин |
| Продольная / поперечная подача | 16–800 мм/мин | 25–1250 мм/мин |
| Вертикальная подача | 5–250 мм/мин | 8–400 мм/мин |
Важно: характеристики специального исполнения не следует переносить в основные паспортные свойства обычного FU350MR. Конкретная версия должна фиксироваться в спецификации поставки.
Шпиндель ISO50 и крутящий момент 925 Н·м
FU350MR оснащается шпинделем с конусом ISO50. В стандартном исполнении диапазон частоты вращения составляет 28–1400 об/мин.
Максимальный крутящий момент на шпинделе — 925 Н·м. Это важная характеристика для горизонтального фрезерного станка, поскольку при работе дисковыми и цилиндрическими фрезами большого диаметра часто требуется высокий момент на сравнительно небольшой частоте вращения.
Максимальный диаметр применяемой фрезы по спецификации производителя составляет 250 мм.
Стол 315 × 1250 мм и нагрузка до 1000 кг
Рабочая поверхность стола базового FU350MR имеет размеры 315 × 1250 мм. Допустимая нагрузка на стол составляет 1000 кг.
При оценке возможности установки детали следует учитывать массу не только заготовки, но и тисков, делительной головки, угловой плиты или другого технологического приспособления.
Рабочие перемещения стандартного станка: 850 мм по X, 270 мм по Y и 350 мм по Z.
ШВП и направляющие
Производитель указывает применение шарико-винтовых пар, которые повышают точность перемещений и позволяют оснащать станок системой цифровой индикации.
Также заявлена повышенная износостойкость накладок направляющих. При этом конкретный конструктивный тип направляющих — например, направляющие скольжения или качения — в опубликованной спецификации не указан.
Поэтому в системной характеристике «Тип направляющих» корректнее оставить поле пустым, чем присваивать станку неподтвержденный тип.
Дополнительная комплектация
Для FU350MR производитель предусматривает набор дополнительной технологической оснастки, позволяющей расширить область применения станка.
- централизованная автоматическая импульсная смазка;
- накладная вертикальная фрезерная головка;
- накладная долбежная головка;
- универсальная делительная головка;
- дополнительный поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Особенно интересна накладная вертикальная фрезерная головка: она позволяет использовать горизонтальный FU350MR для части операций, которые обычно выполняются на вертикально-фрезерном станке.
Для какого производства FU350MR особенно рационален
FU350MR хорошо подходит для участков, где оборудование должно выполнять разнообразные фрезерные операции, а номенклатура деталей регулярно меняется.
- ремонтно-механические участки;
- инструментальное производство;
- единичное производство;
- мелкосерийное производство;
- серийное изготовление типовых деталей;
- машиностроительные предприятия;
- обработка деталей из стали и чугуна.
FU350MR или вертикальный фрезерный станок?
FU350MR
Рационален, когда востребовано горизонтальное фрезерование, дисковые и цилиндрические фрезы, работа на оправке и поворот основного стола.
Вертикальный станок
Удобнее для операций, где основной доступ к детали осуществляется сверху концевым и торцевым инструментом.
Если в производстве необходимы оба типа операций, FU350MR может комплектоваться дополнительной вертикальной фрезерной головкой.
Частые вопросы о FU350MR
Какой тип станка FU350MR?
FU350MR — горизонтальный консольно-фрезерный станок с поворотным рабочим столом. Производитель указывает 6Т82 как его аналог советского производства.
Чем FU350MR отличается от FW350MR?
Главное отличие — поворот рабочего стола. У FU350MR стол может поворачиваться на ±45°, у FW350MR эта возможность отсутствует.
Можно ли выполнять вертикальное фрезерование?
Основной шпиндель FU350MR расположен горизонтально. Для расширения технологических возможностей производитель предусматривает дополнительную накладную вертикальную фрезерную головку.
Какой максимальный диаметр фрезы?
По спецификации производителя максимальный диаметр фрезы составляет 250 мм.
Какую массу можно установить на стол?
Максимальная нагрузка на стол FU350MR — 1000 кг. При расчете нужно учитывать общую массу заготовки и зажимного приспособления.
Сколько осей у FU350MR?
Станок имеет три основные координаты перемещения: X, Y и Z. Поворот стола ±45° является механической установочной возможностью и не считается отдельной управляемой осью.
Для чего нужен высокий момент 925 Н·м?
Высокий крутящий момент особенно важен при силовом горизонтальном фрезеровании, использовании дисковых и цилиндрических фрез большого диаметра и работе на невысоких оборотах.
Какие данные нужны для подбора FU350MR?
Оптимально предоставить чертеж детали, материал, массу заготовки, перечень выполняемых операций, размеры применяемого инструмента и планируемый объем производства.
