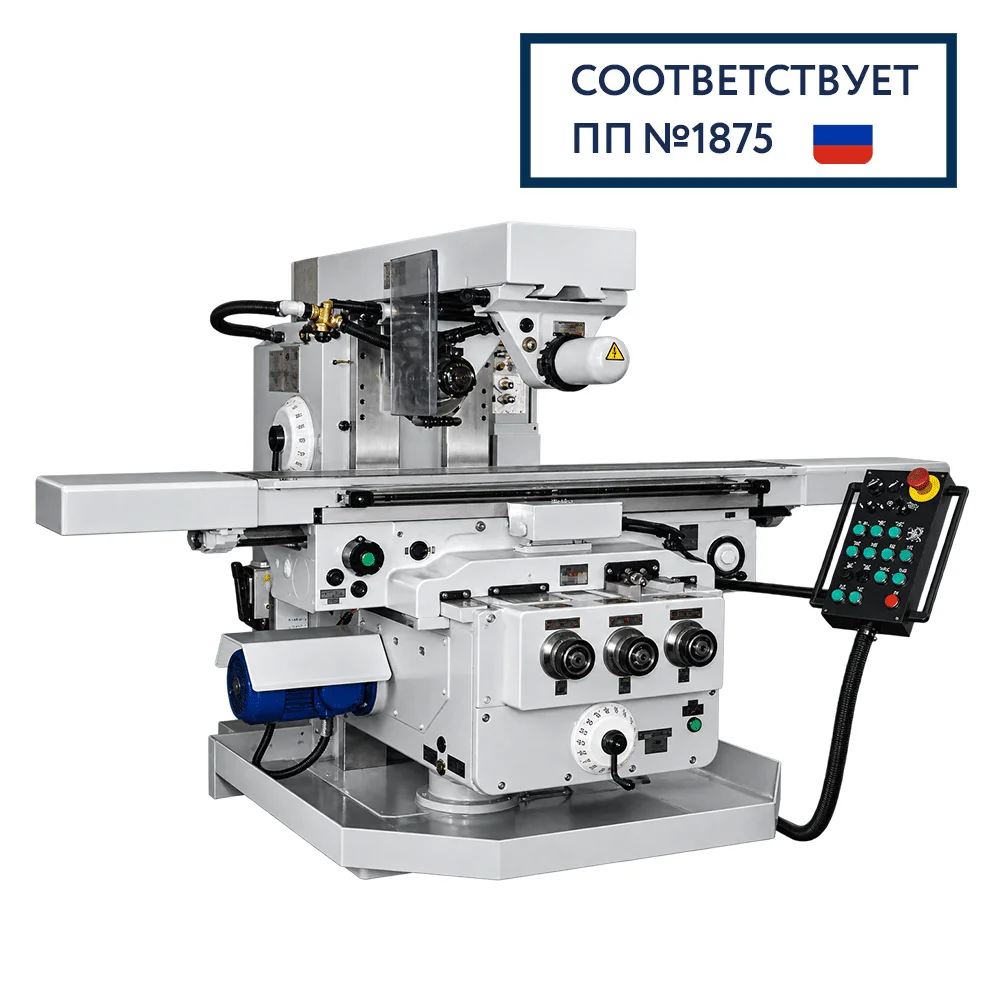

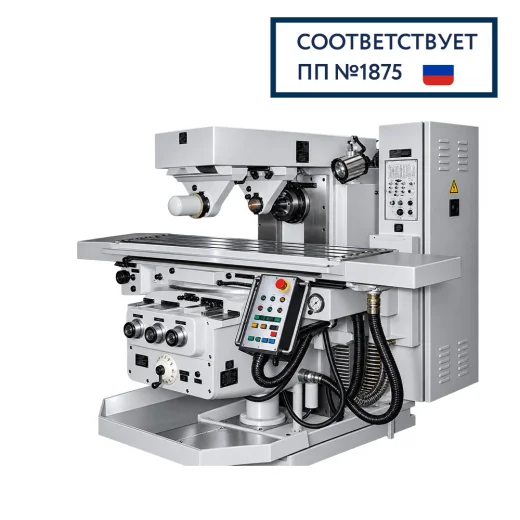

FU450MR — горизонтальный консольно-фрезерный станок производства «СтанкоГомель» с поворотным рабочим столом. Модель предназначена для производительной фрезерной обработки деталей из стали, чугуна и других обрабатываемых материалов.
Станок оснащен столом 400 × 1600 мм с допустимой нагрузкой до 1500 кг. Рабочие перемещения X/Y/Z составляют 1120 / 345 / 400 мм, а стол может поворачиваться в обе стороны на 45°.
Шпиндель ISO50 с главным приводом 11 кВт развивает максимальный крутящий момент 1850 Н·м. Такая комбинация делает FU450MR особенно интересным для силового горизонтального фрезерования и обработки более крупных и тяжелых деталей.
Назначение FU450MR
FU450MR предназначен прежде всего для горизонтальной фрезерной обработки. Производитель указывает возможность работы горизонтально закрепленными фрезами, а также дисковыми фрезами, установленными на оправке.
Силовое фрезерование
Крутящий момент до 1850 Н·м и шпиндель ISO50 позволяют использовать станок для нагруженных фрезерных операций.
Крупные заготовки
Стол 400 × 1600 мм выдерживает нагрузку до 1500 кг, что расширяет возможности установки массивных деталей и технологической оснастки.
Обработка под углом
Основной рабочий стол поворачивается на ±45°, позволяя изменять ориентацию заготовки относительно горизонтального шпинделя.
Различные виды фрез
Максимальный диаметр фрезы составляет 315 мм. Станок ориентирован в том числе на работу дисковыми и горизонтально установленными фрезами.
Технические характеристики FU450MR
| Параметр | Значение |
|---|---|
| Аналог | 6Т83 |
| Рабочая поверхность стола | 400 × 1600 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Продольное перемещение X | 1120 мм |
| Поперечное перемещение Y | 345 мм |
| Вертикальное перемещение Z | 400 мм |
| Поворот стола | ±45° |
| Мощность главного привода | 11 кВт |
| Максимальный крутящий момент на шпинделе | 1850 Н·м |
| Конус инструмента | ISO50 |
| Диаметр переднего подшипника | 110 мм |
| Максимальный диаметр фрезы | 315 мм |
| Диапазон частоты вращения шпинделя | 28–1400 об/мин |
| Количество подач | 18 |
| Продольная и поперечная подачи | 16–800 мм/мин |
| Вертикальная подача | 5–250 мм/мин |
| Мощность привода подач | 2,2 кВт |
| Ускоренный ход X/Y | 3150 мм/мин |
| Ускоренный ход Z | 1000 мм/мин |
| Общая потребляемая мощность | 14,55 кВт |
Стол 400 × 1600 мм с нагрузкой до 1500 кг
FU450MR заметно крупнее FU350MR. Рабочая поверхность составляет 400 × 1600 мм, а максимально допустимая нагрузка — 1500 кг.
При оценке возможности установки конкретной детали необходимо учитывать суммарную массу заготовки и всей применяемой оснастки: тисков, делительной головки, установочных плит и других приспособлений.
Продольное перемещение стола составляет 1120 мм, поперечное перемещение крестового суппорта — 345 мм, вертикальное перемещение консоли — 400 мм.
Поворот рабочего стола ±45°
Ключевое конструктивное отличие серии FU от серии FW — поворотный основной стол. У FU450MR он может поворачиваться на 45° в обе стороны.
При этом поворот стола не является отдельной программно управляемой координатой. FU450MR имеет три основных направления перемещения — X, Y и Z.
Шпиндель ISO50: 11 кВт и 1850 Н·м
Главный привод FU450MR имеет мощность 11 кВт. Максимальный крутящий момент на шпинделе достигает 1850 Н·м.
Диапазон частоты вращения составляет 28–1400 об/мин. Максимальный допустимый диаметр фрезы — 315 мм.
По совокупности характеристик FU450MR относится к оборудованию, ориентированному прежде всего на силовую обработку: сравнительно невысокие максимальные обороты сочетаются с высоким крутящим моментом и инструментальным конусом ISO50.
Подачи и ускоренные перемещения
Станок имеет 18 ступеней подач. Диапазон продольных и поперечных подач составляет 16–800 мм/мин, вертикальных — 5–250 мм/мин.
Ускоренное перемещение вдоль и поперек составляет 3150 мм/мин, по вертикали — 1000 мм/мин. Мощность привода подач — 2,2 кВт.
Специальное исполнение FU450MR
Производитель предусматривает специальное исполнение с увеличенной рабочей зоной и более мощным главным приводом.
| Параметр | Стандарт | Специальное исполнение |
|---|---|---|
| Рабочая поверхность стола | 400 × 1600 мм | 450 × 1800 мм |
| Продольное перемещение X | 1120 мм | 1320 мм |
| Вертикальное перемещение Z | 400 мм | 630 мм |
| Мощность главного привода | 11 кВт | 15 кВт |
| Частота вращения шпинделя | 28–1400 об/мин | 45–2240 об/мин |
| Продольная / поперечная подача | 16–800 мм/мин | 25–1250 мм/мин |
| Вертикальная подача | 5–250 мм/мин | 8–400 мм/мин |
FU450MR и FU350MR — какое исполнение выбрать?
FU350MR
Стол 315 × 1250 мм, нагрузка до 1000 кг, ход X 850 мм, привод 5,5 кВт и максимальный момент 925 Н·м. Подходит для менее габаритных деталей и умеренных нагрузок.
FU450MR
Стол 400 × 1600 мм, нагрузка до 1500 кг, ход X 1120 мм, привод 11 кВт и максимальный момент 1850 Н·м. Предназначен для более крупных деталей и тяжелых режимов фрезерования.
Таким образом, FU450MR — это не просто FU350MR с увеличенным столом. Модель имеет вдвое больший максимальный крутящий момент, вдвое более мощный главный привод и увеличенную рабочую зону.
Дополнительная комплектация
Для семейства производитель предлагает дополнительное оборудование и технологическую оснастку:
- централизованную автоматическую импульсную смазку направляющих и ходовых винтов;
- накладную вертикальную фрезерную головку;
- накладную долбежную головку;
- универсальную делительную головку (УДГ);
- поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Накладная вертикальная головка особенно полезна, если наряду с основной горизонтальной обработкой необходимо выполнять операции с вертикальной ориентацией инструмента.
Направляющие и ШВП
Производитель указывает повышенную износостойкость накладок направляющих и применение шарико-винтовых пар (ШВП), позволяющих обеспечить высокую точность перемещений и устанавливать системы цифровой индикации.
При этом конкретный конструктивный тип направляющих — например, «скольжения» или «качения» — в официальной спецификации не назван. Поэтому в поле «Тип направляющих» неподтвержденное значение лучше не указывать.
Частые вопросы о FU450MR
Чем FU450MR отличается от FW450MR?
Главное отличие серии FU — поворот основного рабочего стола. У FU450MR стол поворачивается на ±45°, тогда как FW450MR такого поворота не имеет.
Для каких деталей стоит выбирать FU450MR вместо FU350MR?
FU450MR целесообразен при более крупных и тяжелых заготовках или при необходимости более производительной силовой обработки. Он имеет стол 400 × 1600 мм с нагрузкой до 1500 кг, ход X 1120 мм и максимальный момент 1850 Н·м.
Можно ли выполнять на FU450MR вертикальное фрезерование?
Основной шпиндель станка горизонтальный. Производитель предусматривает установку дополнительной накладной вертикальной фрезерной головки, расширяющей технологические возможности оборудования.
Какой максимальный диаметр фрезы допускается?
По официальной спецификации максимальный диаметр фрезы для FU450MR составляет 315 мм.
Какую нагрузку выдерживает стол FU450MR?
Максимальная нагрузка на рабочий стол составляет 1500 кг. При подборе необходимо учитывать суммарную массу детали и установленной технологической оснастки.
Сколько осей у FU450MR?
Основные направления перемещения — X, Y и Z. Поворот рабочего стола ±45° является установочным движением и не превращает станок в четырехосевой обрабатывающий центр.
Есть ли увеличенная версия FU450MR?
Да. Производитель предусматривает специальное исполнение со столом 450 × 1800 мм, ходом X до 1320 мм, вертикальным перемещением до 630 мм, главным приводом 15 кВт и диапазоном оборотов 45–2240 об/мин.
