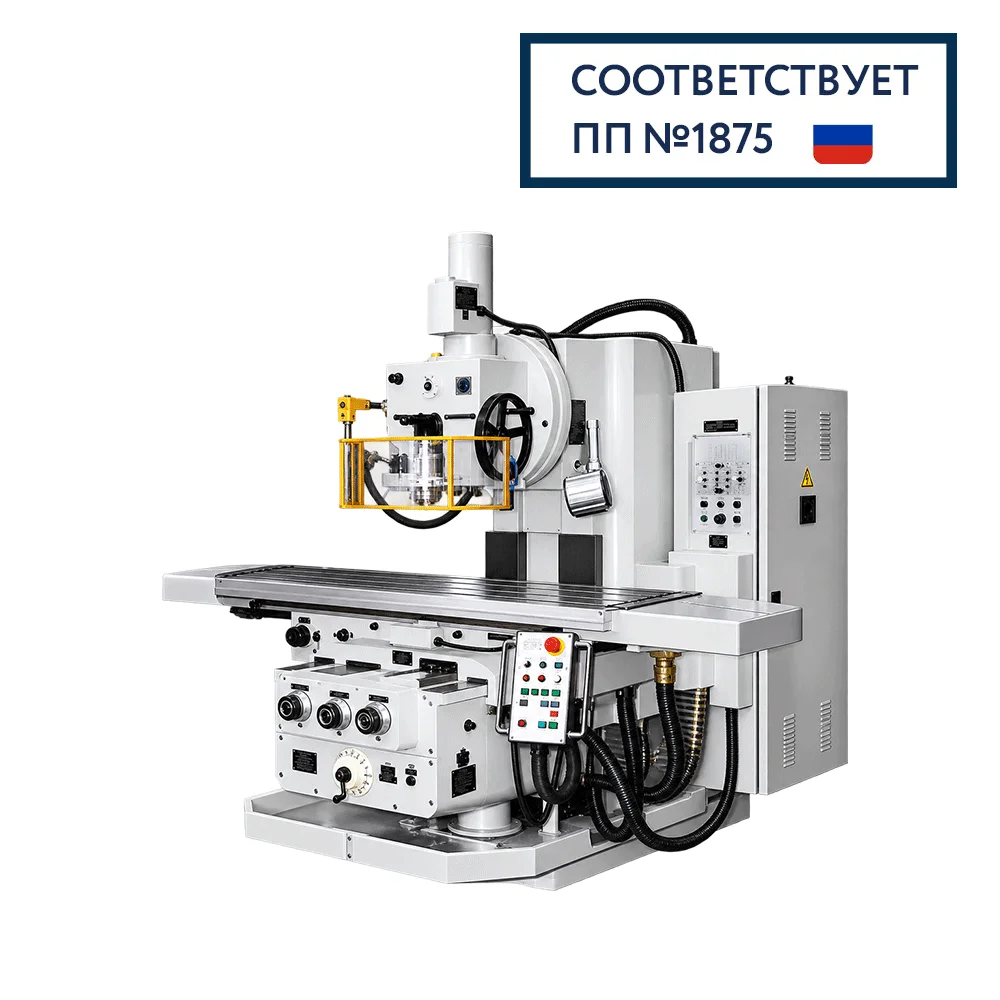

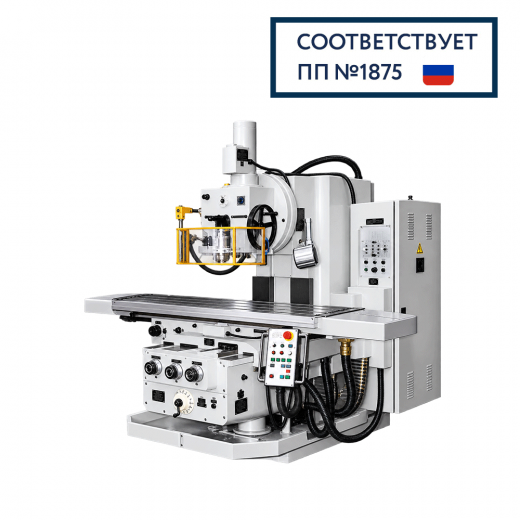

FSS450MR — вертикальный консольно-фрезерный станок производства «СтанкоГомель», предназначенный для обработки деталей из стали, чугуна и других обрабатываемых материалов. Модель является современным аналогом 6Т13.
Станок оснащен рабочим столом 400 × 1600 мм с допустимой нагрузкой до 1500 кг. Рабочие перемещения составляют 1120 / 345 / 400 мм по X/Y/Z.
Шпиндель ISO50 с главным приводом 11 кВт развивает максимальный крутящий момент 1850 Н·м. Шпиндельная головка поворачивается на ±45°, что расширяет возможности обработки наклонных поверхностей.
Для каких задач предназначен FSS450MR
Фрезерование плоскостей
Обработка горизонтальных поверхностей, уступов и других элементов вертикально расположенным фрезерным инструментом.
Силовое фрезерование
Шпиндель ISO50, привод 11 кВт и момент 1850 Н·м позволяют использовать крупный инструмент и работать в нагруженных режимах.
Наклонные поверхности
Поворот шпиндельной головки на ±45° позволяет изменять ориентацию инструмента относительно заготовки.
Крупные и тяжелые детали
Стол 400 × 1600 мм выдерживает нагрузку до 1500 кг с учетом заготовки и установленной технологической оснастки.
Основные характеристики FSS450MR
| Параметр | Значение |
|---|---|
| Аналог | 6Т13 |
| Рабочая поверхность стола | 400 × 1600 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Продольное перемещение X | 1120 мм |
| Поперечное перемещение Y | 345 мм |
| Вертикальное перемещение Z | 400 мм |
| Мощность главного привода | 11 кВт |
| Максимальный крутящий момент | 1850 Н·м |
| Конус инструмента | ISO50 |
| Диаметр переднего подшипника | 110 мм |
| Максимальный диаметр фрезы | 315 мм |
| Перемещение пиноли шпинделя | 90 мм |
| Угол поворота шпиндельной головки | ±45° |
| Количество подач | 18 |
| Частота вращения шпинделя | 28–1400 об/мин |
| Продольные / поперечные подачи | 16–800 мм/мин |
| Вертикальные подачи | 5–250 мм/мин |
| Мощность привода подач | 2,2 кВт |
| Ускоренное перемещение X/Y | 3150 мм/мин |
| Ускоренное перемещение Z | 1000 мм/мин |
| Общая потребляемая мощность | 14,55 кВт |
Стол 400 × 1600 мм и нагрузка до 1500 кг
FSS450MR относится к более тяжелому классу вертикальных консольно-фрезерных станков. Рабочая поверхность стола имеет размеры 400 × 1600 мм.
Максимальная допустимая нагрузка составляет 1500 кг. При подборе станка следует учитывать суммарную массу заготовки, тисков, плит, делительных головок и другой установленной оснастки.
Рабочие перемещения составляют 1120 мм по X, 345 мм по Y и 400 мм по Z.
Шпиндель ISO50: 11 кВт и 1850 Н·м
Главный привод FSS450MR имеет мощность 11 кВт. Максимальный крутящий момент на шпинделе — 1850 Н·м.
Частота вращения стандартного исполнения составляет 28–1400 об/мин, а максимально допустимый диаметр фрезы — 315 мм.
Поворотная шпиндельная головка ±45°
Шпиндельная головка FSS450MR может поворачиваться на 45° в обе стороны. Это позволяет изменять угол между осью инструмента и поверхностью детали.
В результате станок может использоваться не только для стандартного вертикального фрезерования, но и для ряда операций по наклонным поверхностям.
Поворот головки является установочной возможностью и не считается дополнительной координатной осью: в системной классификации станок имеет три оси X, Y и Z.
Ход пиноли 90 мм
Шпиндельный узел предусматривает перемещение пиноли на 90 мм. Это дает дополнительное ручное перемещение инструмента относительно детали при наладке и выполнении отдельных операций.
Автоматические циклы
Производитель указывает возможность выполнения нескольких автоматизированных схем фрезерования:
- маятниковое фрезерование;
- фрезерование с ускоренным перескоком;
- фрезерование по прямоугольному циклу в трех плоскостях.
Это делает FSS450MR применимым не только для единичного производства, но и для повторяющихся операций в мелкосерийном и крупносерийном выпуске.
Специальное исполнение FSS450MR
«СтанкоГомель» предусматривает специальное исполнение с увеличенной рабочей зоной и более мощным главным приводом.
| Параметр | Стандарт | Специальное исполнение |
|---|---|---|
| Размер стола | 400 × 1600 мм | 450 × 1800 мм |
| Продольное перемещение X | 1120 мм | 1320 мм |
| Вертикальное перемещение Z | 400 мм | 630 мм |
| Главный привод | 11 кВт | 15 кВт |
| Частота вращения | 28–1400 об/мин | 45–2240 об/мин |
| Продольные / поперечные подачи | 16–800 мм/мин | 25–1250 мм/мин |
| Вертикальные подачи | 5–250 мм/мин | 8–400 мм/мин |
ШВП и направляющие
В конструкции серии производитель указывает применение шарико-винтовых пар, позволяющих повысить точность перемещений и оснащать оборудование системами УЦИ.
Также заявлена повышенная износостойкость накладок направляющих. Однако конкретный конструктивный тип направляющих — качения или скольжения — не указан.
Поэтому для системного поля «Тип направляющих» лучше не устанавливать неподтвержденное значение.
FSS450MR или FSS350MR
FSS350MR
Стол 315 × 1250 мм, нагрузка 1000 кг, главный привод 5,5 кВт, момент 925 Н·м. Подходит для менее габаритных деталей.
FSS450MR
Стол 400 × 1600 мм, нагрузка 1500 кг, главный привод 11 кВт, момент 1850 Н·м. Предназначен для более тяжелых деталей и нагруженных режимов фрезерования.
FSS450MR — это не просто увеличенный FSS350MR: у него вдвое выше мощность главного привода и максимальный крутящий момент.
Дополнительная комплектация
Для вертикальных консольно-фрезерных станков производитель предусматривает:
- централизованную автоматическую импульсную смазку;
- универсальную делительную головку;
- поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Частые вопросы о FSS450MR
Для каких операций предназначен FSS450MR?
Станок предназначен для вертикальной фрезерной обработки деталей из стали, чугуна и других материалов. Он подходит для обработки плоскостей, уступов, пазов и наклонных поверхностей.
Какую нагрузку выдерживает стол FSS450MR?
Максимальная нагрузка на стол стандартного FSS450MR составляет 1500 кг.
Какой крутящий момент развивает шпиндель?
Максимальный крутящий момент составляет 1850 Н·м при мощности главного привода 11 кВт.
Можно ли обрабатывать поверхности под углом?
Да. Шпиндельная головка поворачивается на ±45°, что позволяет изменять ориентацию инструмента относительно детали.
Какой ход пиноли шпинделя?
Перемещение пиноли составляет 90 мм.
Сколько осей у FSS450MR?
Станок имеет три основные координаты: X, Y и Z. Поворот шпиндельной головки является установочным движением, а не дополнительной управляемой осью.
Чем FSS450MR отличается от FSS350MR?
FSS450MR имеет большую рабочую зону, стол 400 × 1600 мм, нагрузку до 1500 кг, главный привод 11 кВт и максимальный момент 1850 Н·м. У FSS350MR эти параметры ниже.
