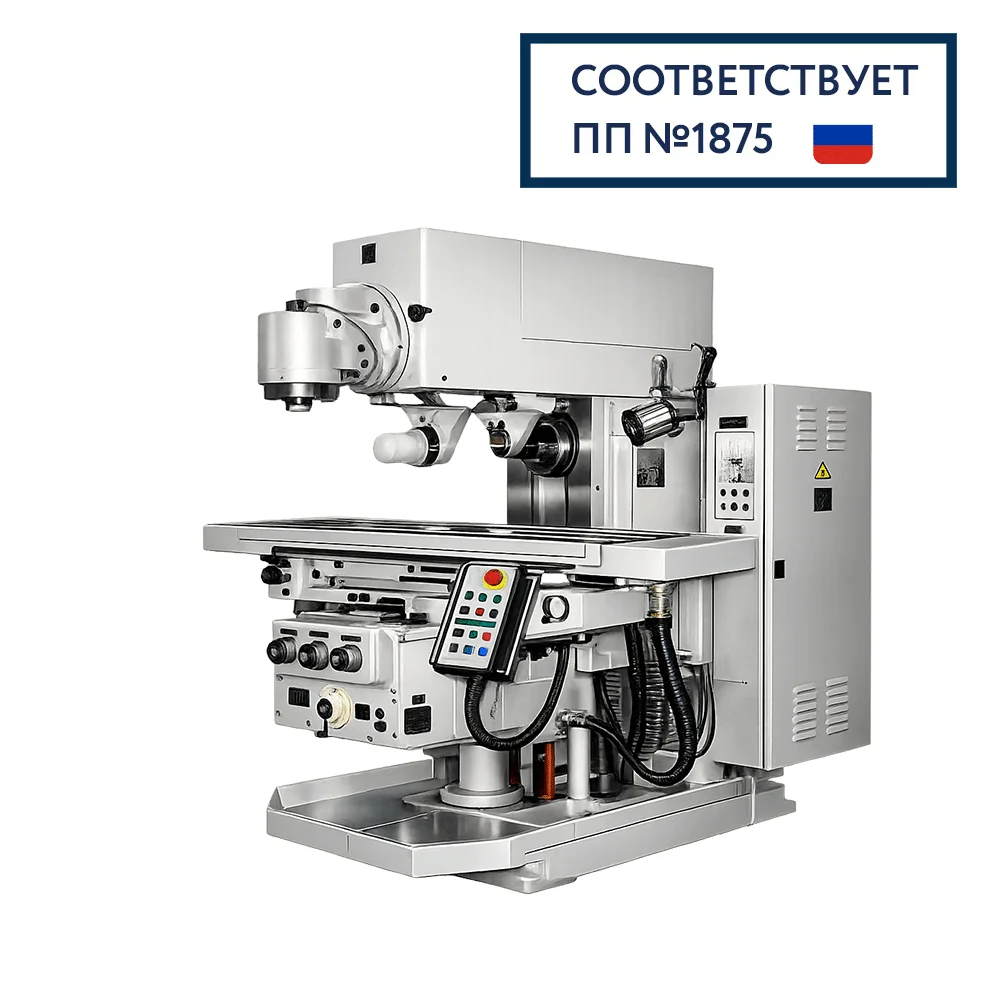

FU450MRApUG — широкоуниверсальный консольно-фрезерный станок производства «СтанкоГомель» с двумя шпинделями — горизонтальным и вертикальным. Модель предназначена для обработки деталей из стали и чугуна в мелкосерийном и крупносерийном производстве.
Главное преимущество станка — возможность выполнять фрезерование как горизонтальным, так и вертикальным шпинделем без смены типа оборудования. Вертикальная шпиндельная головка поворачивается в обе стороны на 360°, что существенно расширяет доступ инструмента к детали.
Рабочий стол имеет размер 400 × 1600 мм и выдерживает нагрузку до 1500 кг. Оба шпинделя оснащены конусом ISO50 и имеют мощность 11 кВт. Максимальный момент составляет 1850 Н·м для горизонтального и 1200 Н·м для вертикального шпинделя.
Почему FU450MRApUG называют широкоуниверсальным
Обычный горизонтальный консольно-фрезерный станок ориентирован прежде всего на работу горизонтальным шпинделем. FU450MRApUG дополнительно имеет полноценный вертикальный шпиндельный узел.
Горизонтальный шпиндель
Предназначен для силового фрезерования, работы дисковыми и цилиндрическими фрезами, а также инструментом на оправке.
Вертикальный шпиндель
Позволяет выполнять обработку поверхностей сверху и использовать вертикальные схемы фрезерования без установки дополнительной накладной головки.
Поворот головки на 360°
Вертикальный шпиндель можно ориентировать под требуемым углом, что облегчает обработку наклонных плоскостей и элементов сложной геометрии.
Поворот стола ±45°
Дополнительная возможность изменять ориентацию заготовки относительно шпинделей еще сильнее расширяет технологические схемы обработки.
Основные характеристики FU450MRApUG
| Параметр | Значение |
|---|---|
| Аналог | ГФ3203 |
| Рабочая поверхность стола | 400 × 1600 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Продольное перемещение X | 1120 мм |
| Поперечное перемещение Y | 345 мм |
| Вертикальное перемещение Z | 630 мм |
| Поворот стола | ±45° |
| Ручное поперечное перемещение контропоры с вертикальным шпинделем | 500 мм |
| Мощность горизонтального шпинделя | 11 кВт |
| Мощность вертикального шпинделя | 11 кВт |
| Максимальный момент горизонтального / вертикального шпинделя | 1850 / 1200 Н·м |
| Конус инструмента | ISO50 |
| Максимальный диаметр фрезы | 315 мм |
| Поворот вертикального шпинделя | 360° в обе стороны |
| Частота вращения горизонтального шпинделя | 28–1400 об/мин |
| Частота вращения вертикального шпинделя | 28–1400 об/мин |
| Количество подач | 18 |
| Продольные и поперечные подачи | 16–800 мм/мин |
| Вертикальные подачи | 5–250 мм/мин |
| Мощность привода подач | 2,2 кВт |
| Ускоренный ход X/Y | 3150 мм/мин |
| Ускоренный ход Z | 1000 мм/мин |
| Общая потребляемая мощность | 25,5 кВт |
Два шпинделя — в чем практическая выгода
Основной технологический плюс FU450MRApUG — возможность выполнять горизонтальные и вертикальные операции на одном станке.
Для производства это означает потенциальное сокращение количества переустановок детали и снижение необходимости переносить заготовку между двумя отдельными станками.
Вертикальная головка с поворотом 360°
Вертикальная шпиндельная головка может поворачиваться в обе стороны на 360°. Это позволяет ориентировать ось инструмента под различными углами относительно заготовки.
Такое исполнение существенно расширяет возможности по обработке наклонных поверхностей и деталей сложной геометрии по сравнению с обычным вертикально-фрезерным станком с фиксированной головкой.
Стол и рабочая зона
FU450MRApUG оснащен рабочим столом 400 × 1600 мм с допустимой нагрузкой до 1500 кг.
Рабочие перемещения составляют 1120 мм по X, 345 мм по Y и 630 мм по Z. Это дает модели заметно большую вертикальную рабочую зону, чем у обычного FU450MR.
Основной стол также поворачивается на ±45°, что в сочетании с поворотной вертикальной головкой дает широкие возможности взаимной ориентации детали и инструмента.
Силовая обработка
Оба шпинделя имеют мощность 11 кВт и конус ISO50. Максимальный момент горизонтального шпинделя составляет 1850 Н·м, вертикального — 1200 Н·м.
По этим характеристикам станок ориентирован прежде всего на силовую универсальную обработку, а не на высокоскоростное фрезерование.
Специальное исполнение
Производитель предусматривает увеличенное исполнение FU450MRApUG со столом 450 × 1800 мм и продольным перемещением до 1320 мм.
ШВП и направляющие
Производитель указывает применение ШВП, позволяющих повысить точность перемещений и устанавливать системы УЦИ и СППУ.
Также заявлена повышенная износостойкость накладок направляющих. Однако конструктивный тип направляющих — скольжения или качения — на странице не указан, поэтому в системной характеристике лучше оставить это поле без неподтвержденного значения.
Дополнительная комплектация
- централизованная автоматическая импульсная смазка направляющих и ходовых винтов;
- накладная долбежная головка;
- универсальная делительная головка;
- поворотный стол;
- станочные тиски;
- комплект вспомогательного инструмента.
Частые вопросы о FU450MRApUG
Чем FU450MRApUG отличается от FU450MR?
Главное отличие — наличие отдельного вертикального шпинделя. FU450MRApUG может выполнять как горизонтальные, так и вертикальные фрезерные операции без установки дополнительной накладной вертикальной головки.
Сколько шпинделей у FU450MRApUG?
Два: горизонтальный и вертикальный. Оба имеют конус ISO50 и мощность привода 11 кВт.
Можно ли обрабатывать наклонные поверхности?
Да. Вертикальная шпиндельная головка поворачивается на 360° в обе стороны, а основной стол — на ±45°.
Какую нагрузку выдерживает стол?
Максимальная нагрузка на стол составляет 1500 кг.
Сколько осей у станка?
Для системной классификации — три координаты X, Y и Z. Поворот стола и вертикальной головки являются установочными движениями и не означают наличие дополнительных управляемых осей ЧПУ.
Подходит ли FU450MRApUG для силовой обработки?
Да. Максимальный момент горизонтального шпинделя составляет 1850 Н·м, вертикального — 1200 Н·м, при мощности 11 кВт на каждом шпинделе.
