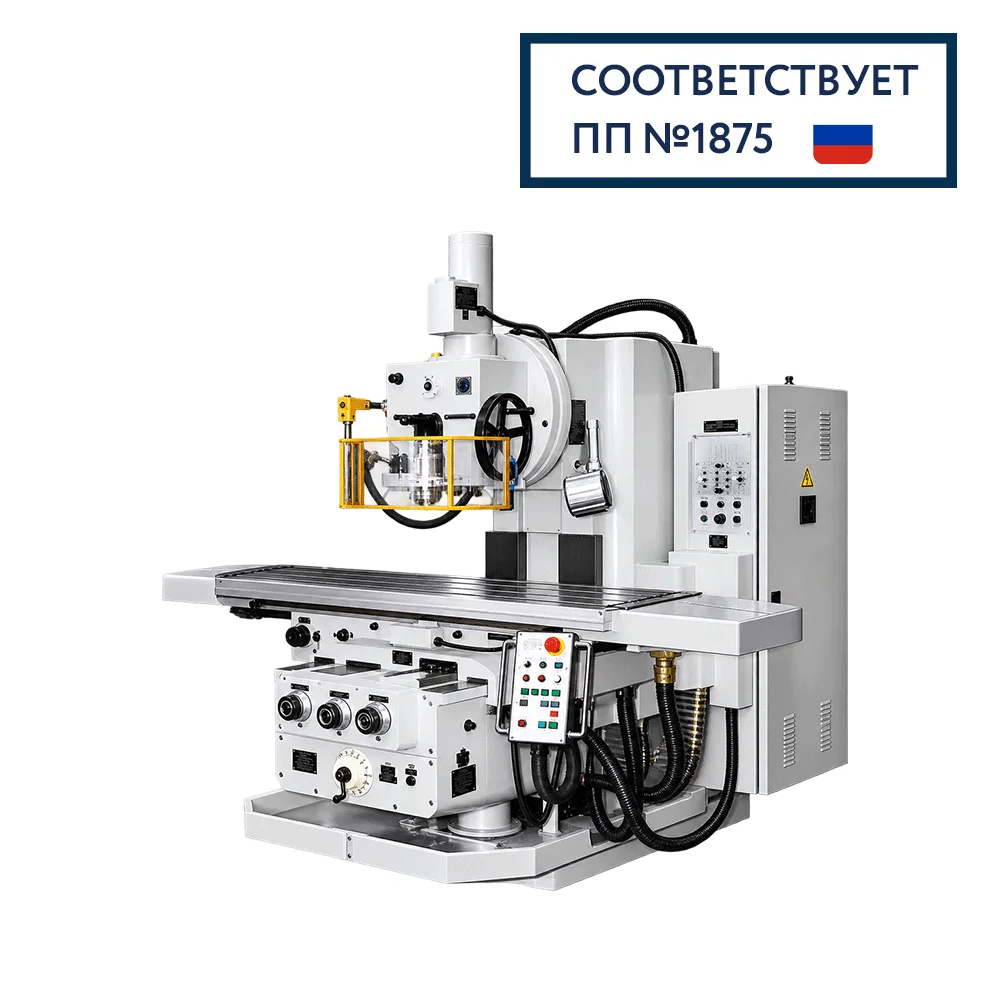

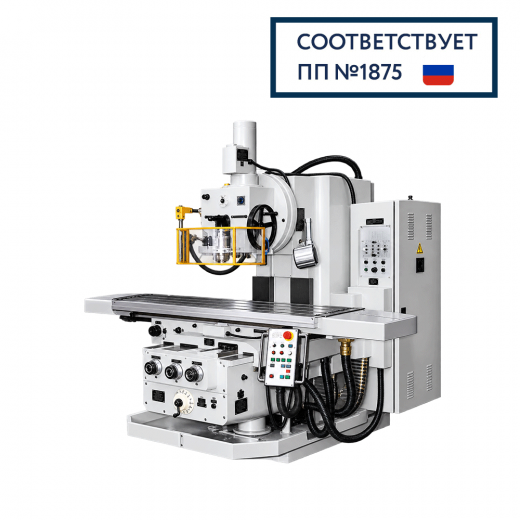

FSS350MR — вертикальный консольно-фрезерный станок производства «СтанкоГомель» для выполнения широкого спектра фрезерных операций в условиях единичного, мелкосерийного и серийного производства.
Рабочий стол размером 1250 × 320 мм, перемещения по координатам X/Y/Z 800 / 320 / 420 мм и шпиндель ISO 50 позволяют использовать станок для обработки деталей различной конфигурации с применением торцевых, концевых, цилиндрических и других типов фрез.
Назначение FSS350MR
Станок предназначен для фрезерной обработки деталей из различных конструкционных материалов. Вертикальное расположение шпинделя удобно при обработке горизонтальных поверхностей, уступов, пазов и других элементов, доступных инструменту сверху.
Обработка плоскостей
Фрезерование горизонтальных поверхностей и уступов торцевыми и концевыми фрезами.
Обработка пазов
Получение пазов, канавок и других элементов различной конфигурации.
Единичное производство
Универсальная компоновка позволяет применять станок при изготовлении широкой номенклатуры деталей.
Серийная обработка
Механизированные перемещения и широкий диапазон режимов позволяют использовать станок при повторяющихся операциях.
Основные технические характеристики FSS350MR
| Параметр | Значение |
|---|---|
| Размер рабочей поверхности стола | 1250 × 320 мм |
| Продольное перемещение стола X | 800 мм |
| Поперечное перемещение стола Y | 320 мм |
| Вертикальное перемещение Z | 420 мм |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 18 мм |
| Расстояние между пазами | 63 мм |
| Конус шпинделя | ISO 50 |
| Диапазон частоты вращения шпинделя | 28–1400 об/мин |
| Количество скоростей шпинделя | 18 |
| Мощность электродвигателя главного движения | 7,5 кВт |
| Масса станка | 3150 кг |
Стол 1250 × 320 мм и рабочая зона
Рабочая поверхность стола размером 1250 × 320 мм позволяет размещать как отдельные заготовки, так и технологические приспособления. Для их крепления предусмотрены три Т-образных паза шириной 18 мм.
Перемещение стола по продольной координате составляет 800 мм, поперечное перемещение — 320 мм, вертикальное — 420 мм.
Шпиндель ISO 50
FSS350MR оснащен шпинделем с конусом ISO 50. Диапазон частоты вращения шпинделя составляет 28–1400 об/мин и включает 18 ступеней.
Такое исполнение ориентировано прежде всего на универсальную фрезерную обработку, где требуется возможность подбирать режим в зависимости от диаметра инструмента, материала заготовки и выполняемой операции.
Варианты применения
- фрезерование плоскостей;
- обработка уступов;
- фрезерование пазов и канавок;
- обработка деталей концевыми и торцевыми фрезами;
- единичное и мелкосерийное производство;
- ремонтное и инструментальное производство;
- выполнение повторяющихся фрезерных операций.
Дополнительная комплектация
Для консольно-фрезерных станков семейства в каталоге производителя предусмотрена дополнительная оснастка и варианты комплектации. Возможность установки конкретного оборудования на FSS350MR необходимо определять при заказе станка.
В каталоге представлены, в частности, поворотные и угловые решения, долбежная головка и другие приспособления, расширяющие технологические возможности оборудования.
Частые вопросы о FSS350MR
Для каких операций предназначен FSS350MR?
FSS350MR является вертикальным консольно-фрезерным станком и предназначен для выполнения различных фрезерных операций, включая обработку плоскостей, уступов, пазов и других элементов деталей.
Какой размер стола у FSS350MR?
Размер рабочей поверхности стола составляет 1250 × 320 мм. Стол имеет три Т-образных паза шириной 18 мм.
Какие перемещения имеет станок?
Продольное перемещение составляет 800 мм, поперечное — 320 мм, вертикальное — 420 мм.
Какой конус шпинделя используется?
Станок оснащен шпинделем с конусом ISO 50.
Какая частота вращения шпинделя?
Диапазон частоты вращения составляет от 28 до 1400 об/мин и включает 18 ступеней.
Можно ли оснастить FSS350MR дополнительными приспособлениями?
Для семейства консольно-фрезерных станков производителем предусмотрена дополнительная комплектация и технологическая оснастка. Совместимость конкретного приспособления с выбранным исполнением следует уточнять при комплектации станка.
Подберем FSS350MR под вашу задачу
Пришлите чертеж детали или описание технологической операции. Специалисты ИНКОР помогут определить необходимую комплектацию станка и дополнительную оснастку.
