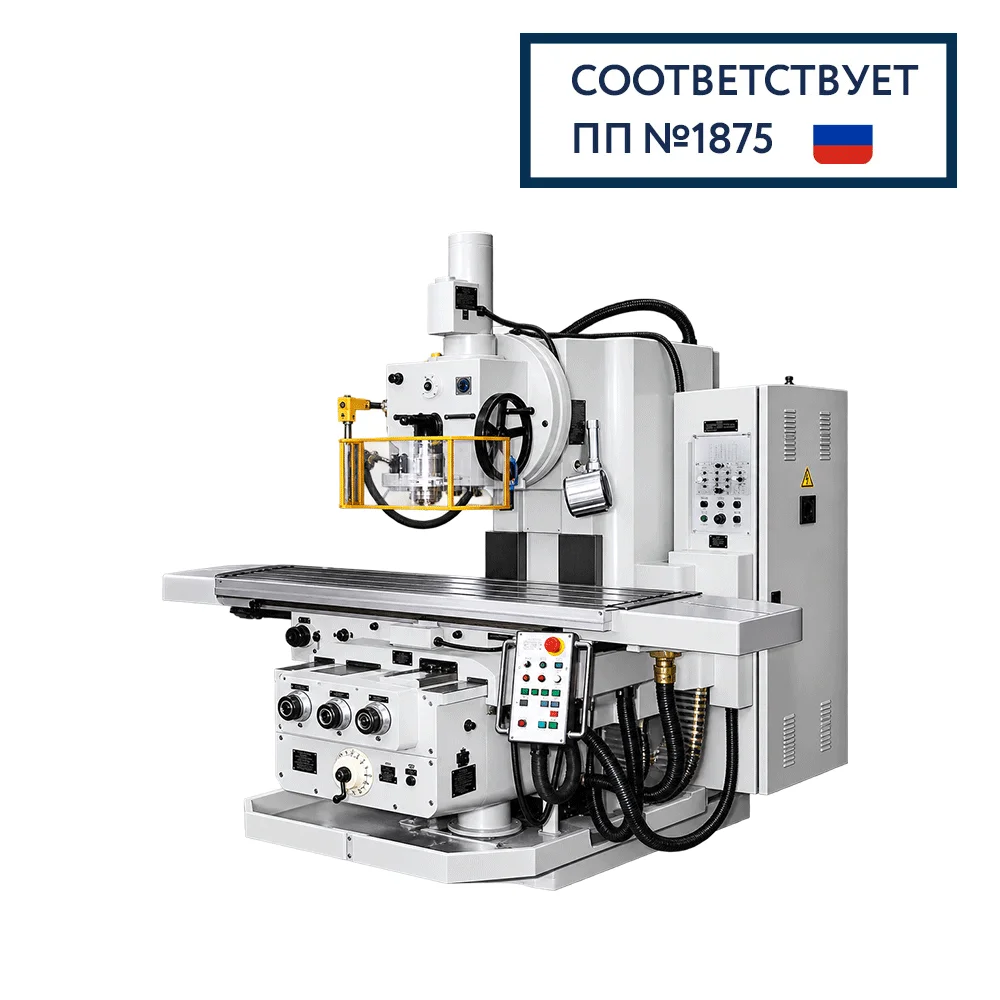

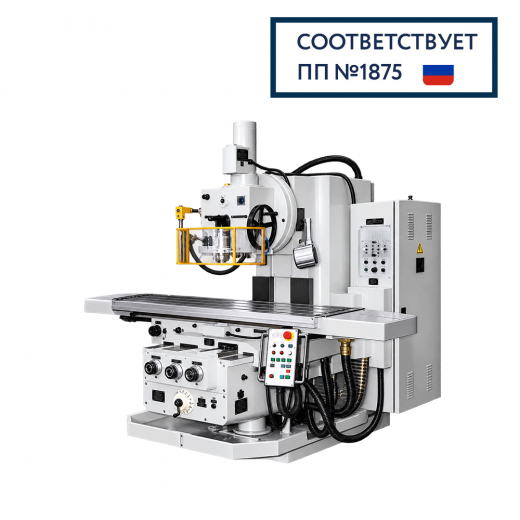

FSS350MRNC — вертикальный консольно-фрезерный станок «СтанкоГомель» с устройством цифровой индикации (УЦИ), предназначенный для обработки деталей из стали и чугуна вертикально установленными фрезами.
Станок оснащен рабочим столом 315 × 1250 мм, имеет перемещения X/Y/Z 850 / 270 / 350 мм, шпиндель ISO50 и главный привод мощностью 5,5 кВт.
Главное отличие исполнения FSS350MRNC от FSS350MR — наличие УЦИ, которое облегчает контроль перемещений и повышает удобство работы оператора. При этом модель не является станком с ЧПУ.
Для каких задач предназначен FSS350MRNC
Фрезерование плоскостей
Обработка горизонтальных поверхностей, уступов и других элементов вертикально установленным инструментом.
Пазы и канавки
Получение пазов, канавок и других элементов с использованием концевых, торцевых и профильных фрез.
Обработка под углом
Шпиндельная головка может наклоняться на ±45°, расширяя возможности обработки наклонных поверхностей.
Работа по УЦИ
Цифровая индикация позволяет оператору точнее контролировать фактические перемещения по координатам.
FSS350MRNC — это станок с УЦИ, а не с ЧПУ
УЦИ показывает фактическое положение рабочих органов станка и помогает оператору контролировать координаты. Однако перемещения и технологический цикл не программируются так, как на станке с ЧПУ.
Поэтому FSS350MRNC корректно размещать в категории «Фрезерные станки без ЧПУ».
Основные характеристики FSS350MRNC
| Параметр | Значение |
|---|---|
| Рабочая поверхность стола | 315 × 1250 мм |
| Максимальная нагрузка на стол | 1000 кг |
| Продольное перемещение X | 850 мм |
| Поперечное перемещение Y | 270 мм |
| Вертикальное перемещение Z | 350 мм |
| Конус шпинделя | ISO 50 |
| Угол наклона шпиндельной головки | ±45° |
| Ход пиноли шпинделя | 90 мм |
| Мощность главного привода | 5,5 кВт |
| Максимальный крутящий момент | 925 Н·м |
| Максимальный диаметр фрезерной головки | 250 мм |
| Частота вращения шпинделя | 28–1400 об/мин |
| Количество подач | 18 |
| Продольные / поперечные подачи | 16–800 мм/мин |
| Вертикальные подачи | 5–250 мм/мин |
| Мощность привода подач | 1,5 кВт |
| Ускоренное перемещение X/Y | 3,15 м/мин |
| Ускоренное перемещение Z | 1 м/мин |
| Общая мощность | 8,23 кВт |
| Габариты | 2800 × 2420 × 2635 мм |
| Масса | 2960 кг |
| Оснащение исполнения | УЦИ |
Шпиндель ISO50 и силовая обработка
FSS350MRNC оснащен шпинделем с конусом ISO50. Максимальный крутящий момент достигает 925 Н·м, а частота вращения составляет 28–1400 об/мин.
По совокупности параметров станок относится к оборудованию, ориентированному прежде всего на силовую универсальную обработку, а не на высокоскоростное фрезерование.
Поворотная шпиндельная головка ±45°
Шпиндельная головка может наклоняться в обе стороны на 45°. Это позволяет изменять ориентацию режущего инструмента и выполнять часть операций по наклонным поверхностям без сложной перестановки детали.
Ход пиноли шпинделя составляет 90 мм, что дает дополнительную возможность ручного позиционирования инструмента относительно детали.
УЦИ и точность позиционирования
Исполнение FSS350MRNC предусматривает устройство цифровой индикации. Оно позволяет оператору контролировать координаты перемещения рабочих органов непосредственно по цифровым значениям.
УЦИ не является системой ЧПУ и не управляет траекторией автоматически.
Направляющие
В описании семейства указано, что направляющие стола и стойки имеют фторопластовое покрытие с антифрикционными и антизадирными свойствами.
Это покрытие снижает трение и помогает сохранять стабильность точностных характеристик при длительной эксплуатации.
При этом точный конструктивный тип направляющих — качения или скольжения — в источнике явно не обозначен. Поэтому в системном поле «Тип направляющих» безопаснее указать:
направляющие с фторопластовым покрытием
Автоматические циклы
Производитель/поставщик заявляет возможность следующих автоматических циклов:
- маятниковое фрезерование;
- фрезерование с ускоренным перескоком;
- фрезерование по прямоугольному циклу в трех плоскостях.
Это позволяет применять FSS350MRNC не только для единичных операций, но и для повторяющейся обработки в мелкосерийном и серийном производстве.
Конструкция и жесткость
Основные узлы станка выполнены из чугуна СЧ25. Конструкция ориентирована на высокую жесткость и устойчивость при нагруженной обработке.
Для повышения стабильности при попутном фрезеровании используется механизм зажима стола. Также предусмотрен механизм опускания консоли, предотвращающий касание инструмента обработанной поверхности при обратном ускоренном ходе.
FSS350MR или FSS350MRNC — что выбрать?
FSS350MR
Базовое исполнение без цифровой индикации. Подходит, если операторская работа по лимбам полностью устраивает производство.
FSS350MRNC
Исполнение с УЦИ. Удобнее при частых позиционированиях, контроле координат и повторяющихся операциях.
Частые вопросы о FSS350MRNC
FSS350MRNC — это станок с ЧПУ?
Нет. В этой модели NC обозначает исполнение с устройством цифровой индикации. УЦИ отображает координаты, но не выполняет программное управление траекторией как CNC.
Сколько осей у FSS350MRNC?
Станок имеет три основные координаты перемещения: X, Y и Z. Наклон шпиндельной головки ±45° является установочной возможностью и не является отдельной управляемой осью.
Какой размер стола?
Размер рабочей поверхности стола составляет 315 × 1250 мм, максимальная нагрузка — 1000 кг.
Какой ход пиноли шпинделя?
Ход пиноли составляет 90 мм.
Можно ли обрабатывать наклонные поверхности?
Да. Шпиндельная головка наклоняется на ±45°, что расширяет возможности обработки поверхностей под углом.
Какая мощность шпинделя?
Мощность главного привода составляет 5,5 кВт, максимальный крутящий момент — 925 Н·м.
Какие преимущества дает УЦИ?
УЦИ позволяет оператору видеть фактические координаты перемещения в цифровом виде, упрощает позиционирование и уменьшает зависимость от ручного отсчета по лимбам.
