Китай
- Одновременная сварка и загрузка
- Высокая точность позиционирования

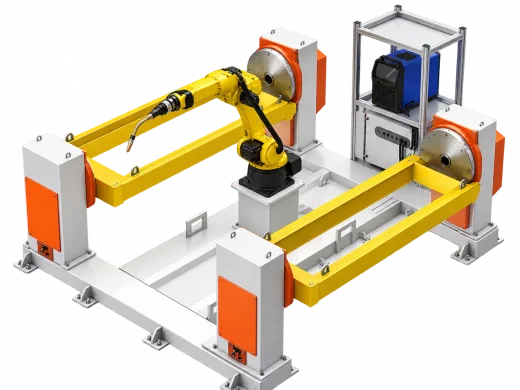

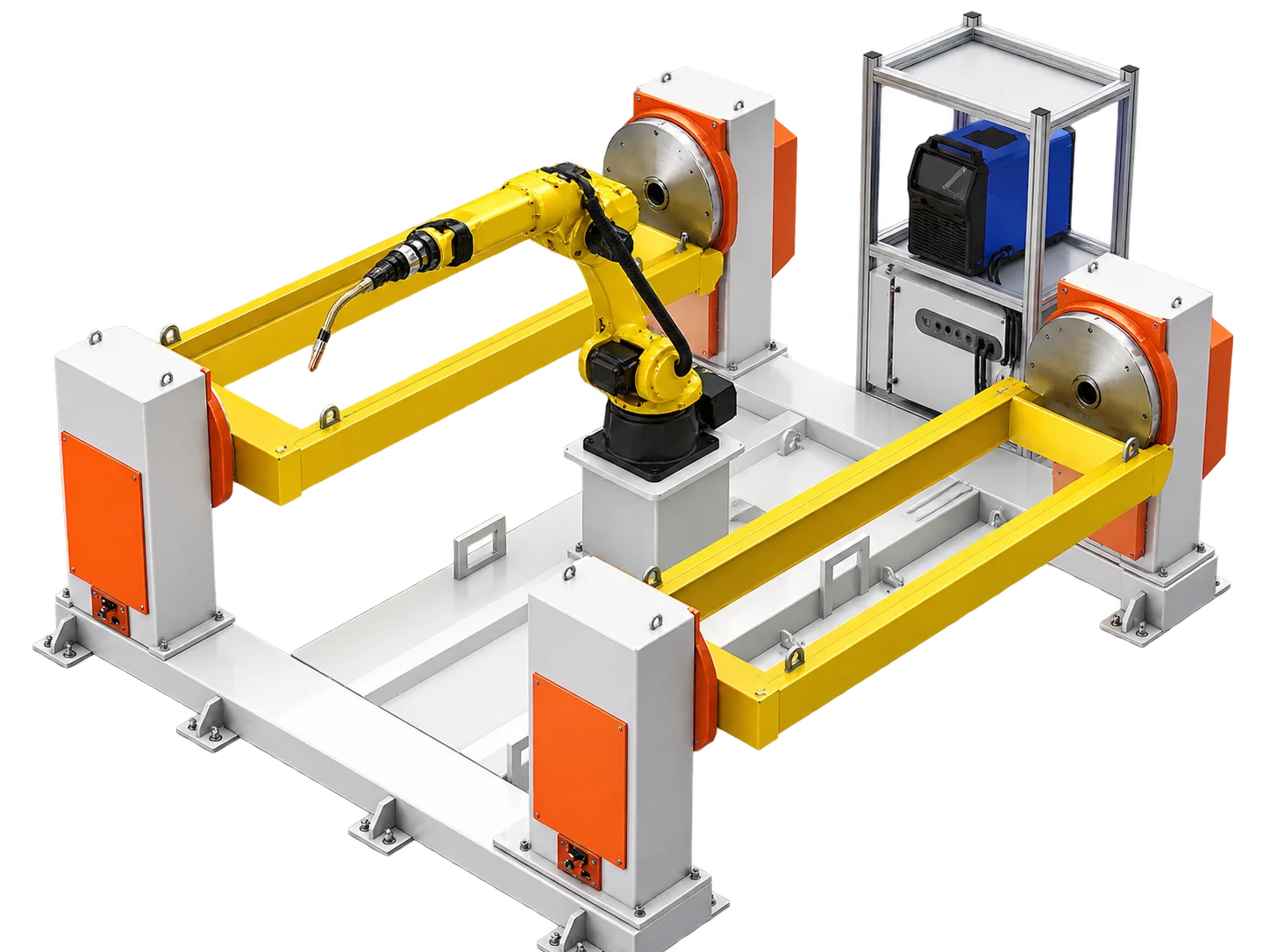

Такая компоновка обеспечивает максимальную эффективность при серийном производстве: робот переключается между двумя станциями, минимизируя время простоя оборудования. Позиционеры оснащены жесткими траверсами (желтые балки на фото), которые фиксируют изделие с обоих концов, обеспечивая точное позиционирование шва.
Ключевые особенности:
-
Двухпозиционная система: позволяет совмещать время сварки и время на загрузку/выгрузку деталей.
-
Двухстоечные позиционеры: надежная фиксация длинномерных изделий с двух концов (тип «Люнет-Задняя бабка»).
-
Центральное расположение робота: оптимальная зона досягаемости для обеих сварочных станций.
-
Жесткая литая/сварная станина: обеспечивает виброустойчивость и точность при интенсивной эксплуатации.
-
Интеграция сварочного оборудования: шкаф с источником питания и контроллером вынесен на отдельную платформу для удобства обслуживания.
Технические характеристики (типовые, уточняются под проект):
| Параметр | Значение |
|---|---|
| Вид сварки | MIG/MAG |
| Тип компоновки | Два позиционера «Люнет-Задняя бабка» + 1 робот |
| Сварочный робот | 6-осевой (6 кг / 12 кг / 20 кг) зависит от источника и задачи |
| Количество позиционеров | 2 шт. (работают независимо или синхронно) |
| Тип позиционера | 1-осевой (вращатель) с поворотными планшайбами |
| Грузоподъемность на 1 позицию | Уточняется (ориентировочно до 1000–2000 кг) |
| Макс. габариты изделия | Зависит от расстояния между планшайбами (настраивается) |
| Сварочный источник | Инверторный MIG/MAG (Aotai, Fronius и др.) |
| Способ установки | Напольный, на единой раме |
| Управление | Промышленный контроллер робота + пульт HMI |
*Характеристики являются базовыми. Грузоподъемность позиционеров и длина свариваемых изделий подбираются индивидуально под ваши детали и техпроцесс
Стандартная комплектация
- Одноосевой позиционер с передней и задней бабкой ("голова-хвост") - 2 шт.
- Пьедестал (постамент) для монтажа робота
- Сварочная горелка с воздушным охлаждением
- Сварочный аппарат со шкафом управления
- Сварочный робот (6-осевой)
- Станция автоматической очистки горелки
Дополнительная комплектация (опции)
- Технологическая оснастка, или сварочные кондукторы (проектируется индивидуально под проект)
- Система безопасности и ограждения (световые барьеры, защитные ограждения, световая и звуковая индикация, кнопки аварийной остановки)
- Система вытяжки сварочных газов
- Водяное охлаждение горелки (рекомендуется для интенсивной сварки)
- Датчик потока охлаждающей жидкости (*для системы водяного охлаждения горелки)
- Линейная направляющая (7-ая ось)
- Пневмо-сбалансированный манипулятор
- Система калибровки TCP (ABB BullsEye®)
- Система слежения за сварным швом
- Система технического зрения (видеонаблюдение)
- Лазерные маркираторы и сканеры штрих-кодов
