Чехия

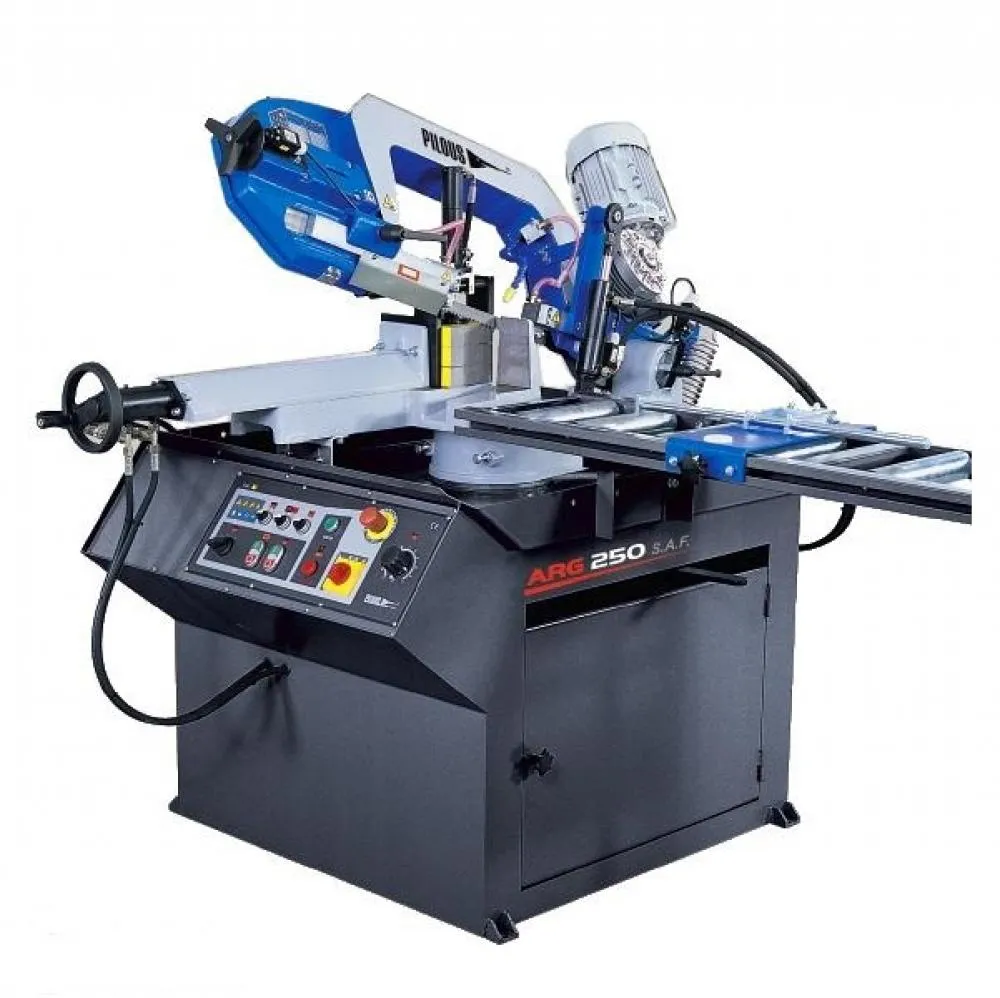

Pilous ARG 250 S.A.F. — промышленный полуавтоматический ленточнопильный станок по металлу для серийной резки профиля, труб и сплошных заготовок. Гидравлический полуавтоматический цикл сокращает участие оператора: после запуска станок самостоятельно выполняет зажим материала, включает ленточное полотно и подачу СОЖ, выполняет рез, возвращает пильную раму в заданное исходное положение и разжимает тиски.
Станок рассчитан на интенсивную эксплуатацию в металлообрабатывающих цехах, заготовительных участках и ремонтных производствах. Промышленное ленточное полотно 2710 × 27 × 0,9 мм позволяет подбирать инструмент для конструкционных, нержавеющих, инструментальных и других сталей.
Полуавтоматическая резка для серийного производства
Главное преимущество ARG 250 S.A.F. перед ручными и гравитационными ленточнопильными станками — гидравлически управляемый рабочий цикл. Оператор устанавливает заготовку и запускает цикл, после чего основные операции реза выполняются автоматически.
Такая схема особенно эффективна при серийной резке одинаковых заготовок и при работе со сплошным прокатом и труднообрабатываемыми материалами, где стабильная управляемая подача полотна существенно влияет на производительность и ресурс инструмента.
Резка под углом до 60°
ARG 250 S.A.F. позволяет выполнять прямые и угловые резы. Пильная рама поворачивается относительно неподвижной заготовки, поэтому для изменения угла не требуется переориентировать длинномерный материал.
| Форма заготовки | 90° | +45° | +60° |
|---|---|---|---|
| Круг, Ø мм | 250 | 200 | 125 |
| Квадрат, мм | 240 | 190 | 120 |
| Прямоугольник, мм | 300 × 200 | 190 × 190 | 120 × 130 |
Необходимый угол устанавливается по угловой шкале с последующей фиксацией рамы. Максимальная производительность достигается при прямом резе 90°.
Плавная регулировка скорости 15–90 м/мин
Скорость движения ленточного полотна регулируется частотным преобразователем в диапазоне 15–90 м/мин. Это позволяет выбирать режим резания с учетом материала, сечения заготовки и типа установленного полотна.
Правильно выбранная скорость особенно важна при обработке нержавеющих, инструментальных и других труднообрабатываемых сталей: она влияет на образование стружки, нагрев зоны резания, точность и стойкость зубьев ленточного полотна.
Гидравлическая система
Гидравлическая подача
Подача пильной рамы в материал контролируется гидравликой, что обеспечивает стабильные условия резания и снижает зависимость результата от действий оператора.
Гидравлические тиски
Гидростанция обеспечивает зажим заготовки. Усилие прижима можно регулировать в соответствии с обрабатываемым материалом.
Ручной режим
При необходимости станок переключается в ручной режим, позволяющий управлять отдельными функциями независимо.
Настраиваемый возврат рамы
После завершения реза пильная рама автоматически возвращается в предварительно установленное исходное положение.
Жесткая конструкция для стабильного реза
Несущие элементы станка выполнены из серого чугуна. Массивное основание, жесткий поворотный узел пильной рамы и развитая загрузочная поверхность обеспечивают устойчивость оборудования при обработке тяжелых заготовок.
Шкивы увеличенного диаметра уменьшают изгибающую нагрузку на ленточное полотно. Точное трехстороннее направление полотна с твердосплавными элементами способствует сохранению положения полотна в зоне реза.
Конструктивные особенности Pilous ARG 250 S.A.F.
- полуавтоматический гидравлический цикл резания;
- резка круглых заготовок диаметром до 250 мм при 90°;
- максимальное прямоугольное сечение при 90° — 300 × 200 мм;
- поворот пильной рамы для резки под углом до +60°;
- промышленное полотно 2710 × 27 × 0,9 мм;
- плавное регулирование скорости полотна 15–90 м/мин;
- гидравлический зажим материала с регулировкой давления;
- массивные быстрозажимные тиски;
- трехстороннее твердосплавное направление ленточного полотна;
- шкивы большого диаметра для снижения нагрузки на полотно;
- промышленный электродвигатель с червячным редуктором;
- система подачи СОЖ с независимой регулировкой потока на направляющих головках;
- контроль натяжения и разрыва полотна с автоматической остановкой станка;
- эргономично расположенные органы управления;
- откидной упор заготовки со шкалой 500 мм.
Система подачи СОЖ
ARG 250 S.A.F. оснащен полноценной системой подачи смазочно-охлаждающей жидкости. СОЖ подается непосредственно в рабочую зону через обе направляющие головки, причем интенсивность потока можно регулировать независимо.
Бак объемом около 15 л и насос размещены внутри основания станка. Подача СОЖ снижает нагрев полотна и заготовки, способствует удалению стружки из зоны резания и помогает увеличить ресурс правильно подобранного ленточного полотна.
Основные технические характеристики
| Модель | Pilous ARG 250 S.A.F. |
| Тип станка | полуавтоматический маятниковый ленточнопильный |
| Ленточное полотно | 2710 × 27 × 0,9 мм |
| Скорость полотна | 15–90 м/мин, плавная регулировка |
| Главный двигатель | 2,2 кВт, 400 В / 50 Гц |
| Двигатель гидростанции | 0,55 кВт |
| Двигатель насоса СОЖ | 0,05 кВт |
| Высота тисков / рабочей поверхности | 910 мм |
| Объем гидросистемы | около 25 л |
| Бак СОЖ | около 15 л |
| Габариты, мин. | 1465 × 951 × 1455 мм |
| Габариты, макс. | 1940 × 1301 × 1780 мм |
| Масса | 445 кг |
Для каких задач подходит ARG 250 S.A.F.
Станок рационально выбирать для заготовительных участков и металлообрабатывающих производств, где требуется регулярная или серийная резка круглого проката, труб, профиля, квадрата и сплошных металлических заготовок.
Полуавтомат особенно полезен, когда обычный ручной станок уже ограничивает производительность, но полноценная автоматическая линия с автоматической подачей материала экономически избыточна.
Частые вопросы о Pilous ARG 250 S.A.F.
Что в ARG 250 S.A.F. выполняется автоматически?
После запуска цикла станок выполняет гидравлический зажим заготовки, запускает полотно и СОЖ, выполняет рез с гидравлической подачей рамы, останавливает полотно и СОЖ, поднимает раму в заданное положение и разжимает тиски. Подача следующей заготовки на заданную длину в базовой схеме не является автоматической.
Какой максимальный диаметр реза?
При прямом резе 90° станок позволяет обрабатывать круглые заготовки диаметром до 250 мм. При +45° — до 200 мм, при +60° — до 125 мм.
Можно ли резать нержавеющую и инструментальную сталь?
Да. Производитель прямо указывает возможность обработки широкого спектра материалов, включая нержавеющие и инструментальные стали. Для конкретного материала необходимо правильно подобрать тип и шаг зуба полотна, скорость и подачу.
Можно ли выполнять рез под углом?
Да. Пильная рама поворачивается относительно зафиксированной заготовки и позволяет выполнять угловой рез до +60°.
Чем полуавтоматический станок отличается от автоматического?
ARG 250 S.A.F. автоматизирует непосредственно цикл пиления и гидравлический зажим, но не является полноценным автоматом серийной подачи прутка на заданную длину. Поэтому оператор или внешняя система подачи позиционирует материал для следующего реза.
Как подобрать ленточное полотно?
При подборе учитываются материал заготовки, ее форма и сечение, сплошной это прокат или профиль, а также требуемая производительность. Для ARG 250 S.A.F. используется полотно размером 2710 × 27 × 0,9 мм.
|
Главный двигатель |
400 В / 50 Гц / 2.2 кВт |
|
Мотор помпы СОЖ |
400 В / 50 Гц / 0.05 кВт |
|
Мотор гидростанции |
400 В / 50 Гц / 0.37 кВт |
|
Скорость пилы |
15 – 90 м/мин |
|
Высота стола тисков |
910 мм |
|
Объем бака гидросистемы |
25 л |
|
Объем бака СОЖ |
15 л |
|
Габаритные размеры (мин.) |
1450 х 950 х 1450 мм |
|
Габаритные размеры (макс.) |
1800 х 1250 х 1800 мм |
|
Вес станка |
445 кг |
