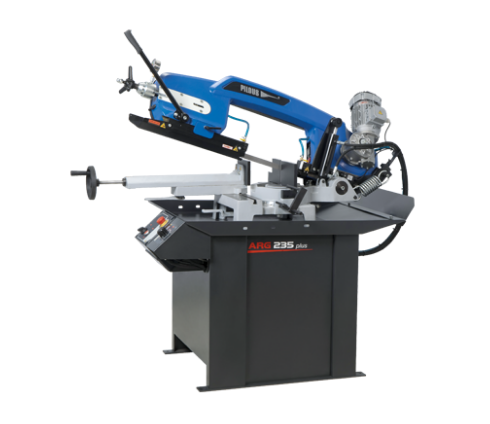

Pilous ARG 235 Plus — универсальный гравитационный ленточнопильный станок по металлу для прямого и углового реза профиля, труб и сплошных заготовок. Модель рассчитана на работу в металлообрабатывающих мастерских, ремонтных подразделениях и производственных цехах, где требуется стабильная резка широкого диапазона материалов.
Станок использует промышленное ленточное полотно 2710 × 27 × 0,9 мм. Полотна такого типоразмера доступны в различных исполнениях, что позволяет подобрать инструмент для конструкционных, нержавеющих, инструментальных и других сталей.
Жесткая конструкция и обновленная пильная рама
ARG 235 Plus представляет собой развитие одной из наиболее распространенных серий Pilous. Конструкция пильной рамы была переработана для повышения жесткости, стабильности резания и удобства обслуживания.
Несущие элементы выполнены из серого чугуна, хорошо гасящего вибрации. Электрическая проводка и элементы системы подачи СОЖ защищены внутри конструкции станка, а доступ к внутренней части рамы упрощает замену ленточного полотна и обслуживание.
Гравитационная подача пильной рамы
Подъем рамы выполняется оператором вручную. Подача полотна в материал происходит под действием собственного веса рамы, а скорость опускания регулируется гидравлическим демпфером.
После завершения реза привод ленточного полотна автоматически отключается. Для облегчения подъема предусмотрена регулируемая пружинная система, позволяющая подобрать удобное усилие в зависимости от режима работы.
Такая схема проще по конструкции, чем гидравлический полуавтомат, и хорошо подходит для универсального применения, небольших и средних серий и заготовительных операций.
Резка под углом от −45° до +60°
Конструкция тисков и поворотной пильной рамы позволяет выполнять как прямой, так и угловой рез. Угол устанавливается по шкале, предусмотрены фиксированные положения для наиболее распространенных углов.
| Форма заготовки | 90° | −45° | +45° | +60° |
|---|---|---|---|---|
| Круг, Ø мм | 235 | 165 | 185 | 115 |
| Квадрат, мм | 230 | 145 | 160 | 80 |
| Прямоугольник, мм | 280 × 180 | 185 × 80 | 185 × 100 | 115 × 80 |
Двухскоростной привод полотна
В стандартной конфигурации ARG 235 Plus используется трехфазный двухскоростной двигатель 0,9/1,4 кВт. По актуальной технической спецификации производителя скорость полотна составляет 35/70 м/мин.
Этого диапазона достаточно для большинства стандартных заготовительных операций при правильном подборе полотна и режима резания.
Основные конструктивные преимущества
Твердосплавные направляющие
Трехстороннее направление полотна повышает жесткость его положения в зоне реза и помогает сохранять точность.
Шкивы большого диаметра
Уменьшают изгибающую нагрузку на полотно и способствуют увеличению его ресурса.
Быстрозажимные тиски
Массивный зажим упрощает фиксацию круглых, профильных и сплошных заготовок.
Червячный мотор-редуктор
Промышленный привод отличается простой и надежной конструкцией и рассчитан на длительную эксплуатацию.
Система подачи СОЖ
Станок оснащен полноценной системой охлаждения с насосом. Смазочно-охлаждающая жидкость подается к зоне резания через направляющие головки, причем поток можно регулировать отдельно.
Бак СОЖ объемом около 15 литров и насос размещены внутри основания станка. Система охлаждения уменьшает нагрев полотна и заготовки, улучшает отвод стружки и помогает сохранить ресурс режущего инструмента.
Основные характеристики Pilous ARG 235 Plus
| Тип станка | гравитационный ленточнопильный |
| Размер полотна | 2710 × 27 × 0,9 мм |
| Максимальный диаметр реза при 90° | 235 мм |
| Максимальное прямоугольное сечение при 90° | 280 × 180 мм |
| Диапазон углов | −45° ... +60° |
| Главный двигатель | 0,9 / 1,4 кВт, 400 В, 50 Гц |
| Скорость полотна | 35 / 70 м/мин |
| Опциональная регулировка | частотный преобразователь, 15–90 м/мин |
| Мощность насоса СОЖ | 0,05 кВт |
| Высота рабочей поверхности тисков | 900 мм |
| Объем бака СОЖ | около 15 л |
| Масса станка | 295 кг |
Для каких задач подходит ARG 235 Plus
- резка круглого и квадратного проката;
- резка труб и металлического профиля;
- работа со сплошными заготовками;
- прямой рез под 90°;
- угловой рез от −45° до +60°;
- заготовительные операции в металлообрабатывающих цехах;
- ремонтные и инструментальные мастерские;
- единичное, мелкосерийное и серийное производство.
Опциональное оснащение
В зависимости от задачи станок может комплектоваться дополнительными устройствами:
- частотным преобразователем для плавной скорости 15–90 м/мин;
- устройством вертикального прижима пакета заготовок;
- системой масляного тумана;
- упором заготовки 500 мм;
- щеткой очистки полотна от стружки;
- индикатором натяжения ленточного полотна;
- дополнительным роликом подачи материала;
- системой автоматического запуска опускания рамы.
Стандартный упор заготовки имеет длину 250 мм. Упор 500 мм предлагается производителем как дополнительная принадлежность.
Частые вопросы о Pilous ARG 235 Plus
ARG 235 Plus — ручной или полуавтоматический станок?
Это гравитационный станок. Подъем пильной рамы выполняется вручную, а подача в материал происходит под собственным весом рамы с регулируемым гидравлическим демпфированием. После завершения реза привод полотна отключается автоматически.
Какой максимальный диаметр можно резать?
При прямом резе 90° максимальный диаметр круглой заготовки составляет 235 мм. При −45° — 165 мм, при +45° — 185 мм, при +60° — 115 мм.
Можно ли резать в обе стороны от 90°?
Да. ARG 235 Plus позволяет выполнять угловой рез в диапазоне от −45° до +60°.
Какая скорость полотна у ARG 235 Plus?
В актуальной стандартной спецификации Pilous указаны две скорости — 35 и 70 м/мин. Частотный преобразователь с плавной регулировкой 15–90 м/мин предлагается как дополнительное оснащение.
Подходит ли станок для нержавеющей стали?
Да. Производитель указывает возможность обработки широкого диапазона материалов, включая нержавеющие и инструментальные стали. Важно правильно подобрать ленточное полотно, шаг зуба и режим резания.
Для чего нужна щетка очистки полотна?
Щетка удаляет стружку с ленточного полотна после выхода зубьев из зоны реза. Это уменьшает повторное попадание стружки в рез и помогает стабилизировать работу полотна. Для ARG 235 Plus щетка предлагается как дополнительная принадлежность.
|
|
90° |
-45° |
+45° |
+60° |
|
|
235 |
165 |
185 |
115 |
|
230 |
145 |
160 |
80 |
|
|
280 x 180 |
185 x 80 |
185 x 100 |
115 x 80 |
|
Главный двигатель |
400 В / 50 Гц / 0,9/1,4 кВт |
|
Мотор помпы СОЖ |
400 В / 50 Гц / 0.05 кВт |
|
Скорость пилы |
40/80 м/мин |
|
Высота стола тисков |
900 мм |
|
Объем бака СОЖ |
15 л |
|
Габаритные размеры (мин.) |
1640 х 750 х 1400 мм |
|
Габаритные размеры (макс.) |
1930 х 1610 х 2000 мм |
|
Вес станка |
295 кг |
