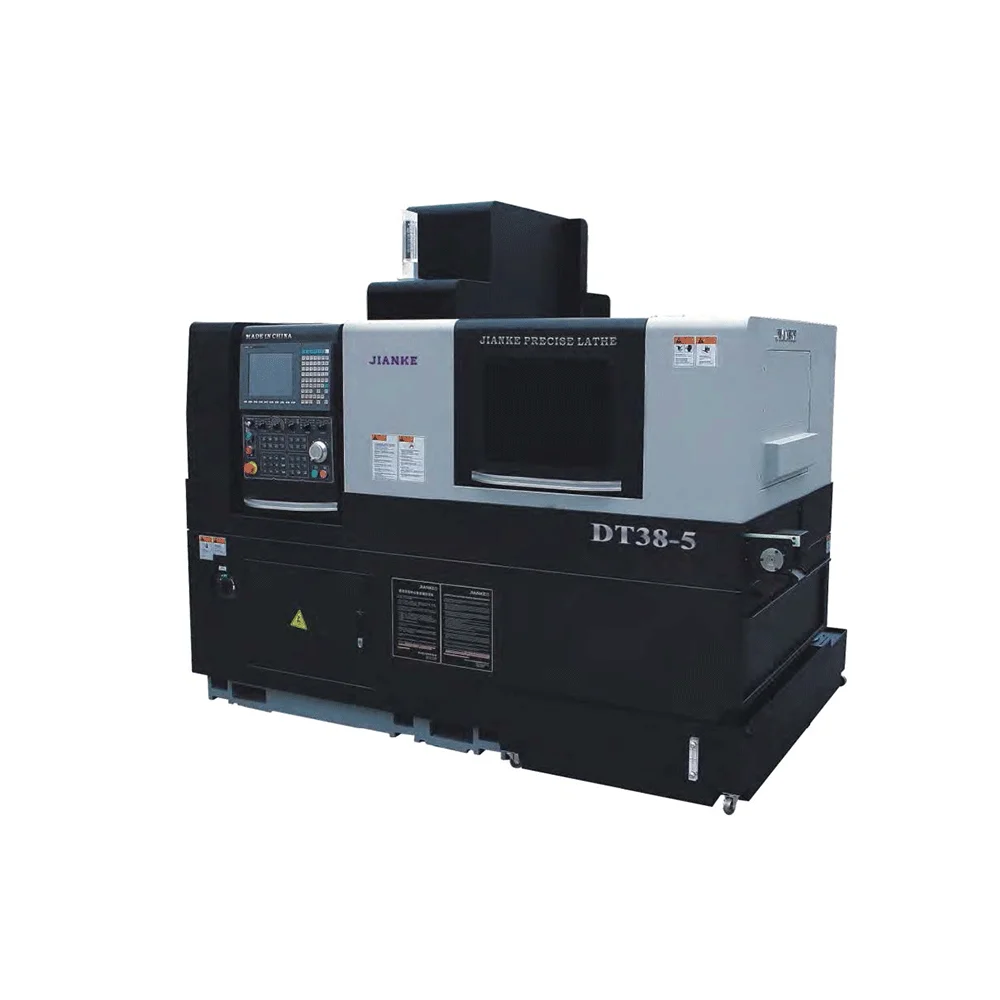

Автомат продольного точения Jianke DT38-5II — 5-осевой станок с ЧПУ и контршпинделем, Ø38 мм, флагман линейки

Автомат продольного точения Jianke DT38-5II — флагман 5-осевой линейки для обработки деталей крупного диаметра

Jianke DT38-5II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки сложных точёных деталей диаметром до 38 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель DT38-5II является флагманом 5-осевой линейки Jianke по диаметру обработки и отличается мощным шпинделем (11 кВт), расширенным оснащением (7 токарных + 5 торцевых фиксированных + 9 приводных боковых) и способностью обрабатывать детали длиной до 230 мм.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку. Станок также поддерживает работу без направляющей втулки (режим 1:2.5D) для экономии материала при обработке коротких деталей.

Ключевые особенности модели DT38-5II

• Рабочий диапазон — пруток диаметром до 38 мм, длина готовой детали до 230 мм (со втулкой) или до 1:2.5D (без втулки)
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель); ось Y2 на контршпинделе — опционально
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 7 токарных (16×16 мм) + 5 торцевых фиксированных + 9 приводных боковых
• Оснащение контршпинделя — до 5 торцевых фиксированных + опционально приводных инструментов
• Мощный шпиндель — до 6000 об/мин с мощностью 11 кВт (постоянная) / 15 кВт (кратковременная)
• Приводной инструмент — до Ø13 мм сверление, M10 нарезание резьбы, до 6000 об/мин, двигатель 3.1 кВт
• Фиксированный инструмент — до Ø23 мм сверление, M16 нарезание резьбы
• Быстрые перемещения — 30 м/мин по всем осям
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности (опционально — без втулки)
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Fanuc — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции
• Патентованная конструкция — патент ZL202220166953.5
• Масса станка — около 4200 кг, высокая жёсткость конструкции

Области применения

Автомат Jianke DT38-5II эффективно применяется на производствах, выпускающих серийные и массовые сложные точёные детали крупного диаметра с обработкой с двух сторон:

• энергетическое машиностроение — элементы арматуры, соединительные детали, штоки клапанов увеличенного диаметра с полной обработкой
• пневматика и гидравлика — штуцеры, ниппели, золотники, распределители увеличенного диаметра со сложной системой каналов с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов и боковых поверхностей
• нефтегазовая отрасль — элементы бурового оборудования, соединительная арматура
• общее машиностроение — детали класса «крупный пруток» с максимальной геометрической сложностью
• судостроение и ж/д техника — элементы крепежа, соединительные детали увеличенного диаметра

Почему DT38-5II выбирают для серийного производства

Модель DT38-5II — это флагман 5-осевой линейки Jianke по диаметру обработки. По сравнению с моделью MR32-5II (Ø32 мм), станок DT38-5II имеет ряд ключевых преимуществ:

• Увеличенный рабочий диапазон — обработка прутка до 38 мм (максимальный диаметр в линейке Jianke)
• Мощный шпиндель — 6000 об/мин с мощностью 11/15 кВт (против 8000 об/мин и 3.5/6.0 кВт у MR32-5II)
• Расширенное оснащение главного шпинделя — 7 токарных + 5 торцевых фиксированных + 9 приводных боковых (против 6 + 4 + 4/5 у MR32-5II)
• Увеличенная длина обработки — до 230 мм (против 190 мм у MR32-5II)
• Высокая скорость быстрых перемещений — 30 м/мин (против 24 м/мин у MR32-5II)
• Большая масса станка — около 4200 кг (против 3880 кг у MR32-5II) обеспечивает ещё более высокую жёсткость
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении
• Патентованная конструкция — патент ZL202220166953.5

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
