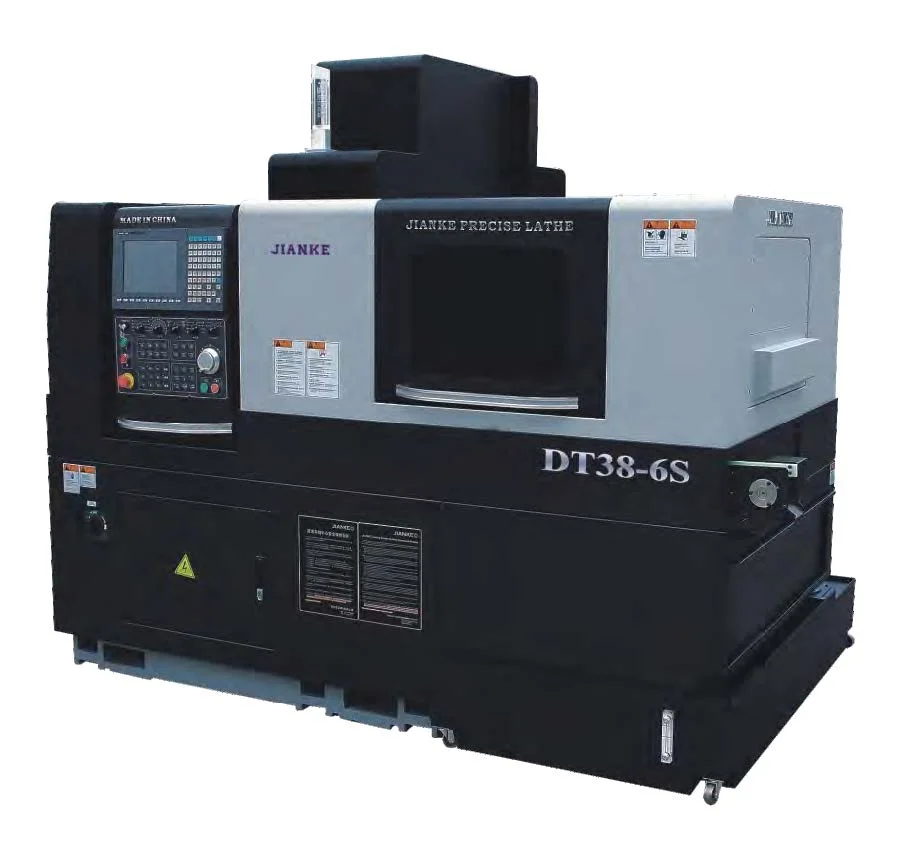

Автомат продольного точения Jianke DT38-6S — 6-осевой станок с ЧПУ и контршпинделем, Ø38 мм, флагман линейки с полной обработкой с двух сторон

Автомат продольного точения Jianke DT38-6S — флагман 6-осевой линейки Jianke для максимально сложной обработки деталей крупного диаметра

Jianke DT38-6S — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y2-осью, предназначенный для высокоскоростной серийной и массовой обработки сложнейших точёных деталей диаметром до 38 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель DT38-6S является абсолютным флагманом линейки Jianke — сочетает максимальный диаметр обработки (38 мм), 6-осевую кинематику X1 / Y1 / Z1 / X2 / Y2 / Z2, мощный шпиндель 11 кВт (15 кВт кратковременно) и расширенное оснащение обоих шпинделей, что позволяет выполнять максимально сложные циклы обработки с двух сторон за одну установку.

Ключевое отличие от 5-осевой модели DT38-5II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для деталей со сложной 3D-геометрией: элементов арматуры, распределителей, сложных валов, медицинских имплантов увеличенного диаметра. Станок также поддерживает работу с направляющей втулкой (высокая точность) и без направляющей втулки (режим 1:2.5D для экономии материала).

Ключевые особенности модели DT38-6S

• Рабочий диапазон — пруток диаметром до 38 мм, длина готовой детали до 230 мм (со втулкой) или до 1:2.5D (без втулки)
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 7 токарных (16×16 мм) + 5 торцевых фиксированных + 9 приводных боковых (всего 21 позиция)
• Оснащение контршпинделя — 2 токарных (16×16 мм) + 4 торцевых фиксированных + 3 торцевых приводных + 4 приводных боковых (всего 13 позиций)
• Мощный шпиндель — до 6000 об/мин с мощностью 11 кВт (постоянная) / 15 кВт (кратковременная)
• Приводной инструмент — до Ø13 мм сверление, M10 нарезание резьбы, до 6000 об/мин, двигатель 3.1 кВт
• Фиксированный инструмент — до Ø23 мм сверление, M16 нарезание резьбы
• Быстрые перемещения — 30 м/мин по всем осям
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности (опционально — без втулки)
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Fanuc — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении
• Патентованная конструкция — патент ZL202220166953.5
• Масса станка — около 4200 кг, высочайшая жёсткость конструкции

Области применения

Автомат Jianke DT38-6S эффективно применяется на производствах, выпускающих серийные и массовые сложнейшие точёные детали крупного диаметра с максимально полной обработкой с двух сторон:

• энергетическое машиностроение — элементы арматуры, соединительные детали, штоки клапанов увеличенного диаметра со сложной 3D-геометрией с двух сторон
• пневматика и гидравлика — штуцеры, ниппели, золотники, распределители увеличенного диаметра со сложной системой каналов с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с полной обработкой торцов и боковых поверхностей
• нефтегазовая отрасль — элементы бурового оборудования, соединительная арматура со сложной геометрией
• общее машиностроение — детали класса «крупный пруток» с максимальной геометрической сложностью
• судостроение и ж/д техника — элементы крепежа, соединительные детали увеличенного диаметра с полной обработкой
• медицинское оборудование — сложные импланты увеличенного диаметра со сложной 3D-геометрией

Почему DT38-6S выбирают для серийного производства

Модель DT38-6S — это абсолютный флагман линейки Jianke по совокупности характеристик. По сравнению с 5-осевой моделью DT38-5II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

Ключевые преимущества Jianke DT38-6S:

• Максимальный диаметр обработки в линейке — Ø38 мм
• Мощный шпиндель — 6000 об/мин с мотором 11/15 кВт
• Быстрые перемещения — 30 м/мин по всем осям
• Расширенное оснащение главного шпинделя — 21 позиция инструмента (7 токарных + 5 торцевых фиксированных + 9 приводных боковых)
• Расширенное оснащение контршпинделя — 13 позиций инструмента (2 токарных + 4 торцевых фиксированных + 3 торцевых приводных + 4 приводных боковых)
• Мощная конструкция — масса около 4200 кг обеспечивает высочайшую жёсткость
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении
• Патентованная конструкция — патент ZL202220166953.5

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
