Автомат продольного точения Jianke MA25-6S — 6-осевой станок с ЧПУ и контршпинделем, Ø25 мм, полная обработка с двух сторон

Автомат продольного точения Jianke MA25-6S — 6-осевой станок с полной обработкой деталей среднего диаметра с двух сторон за одну установку

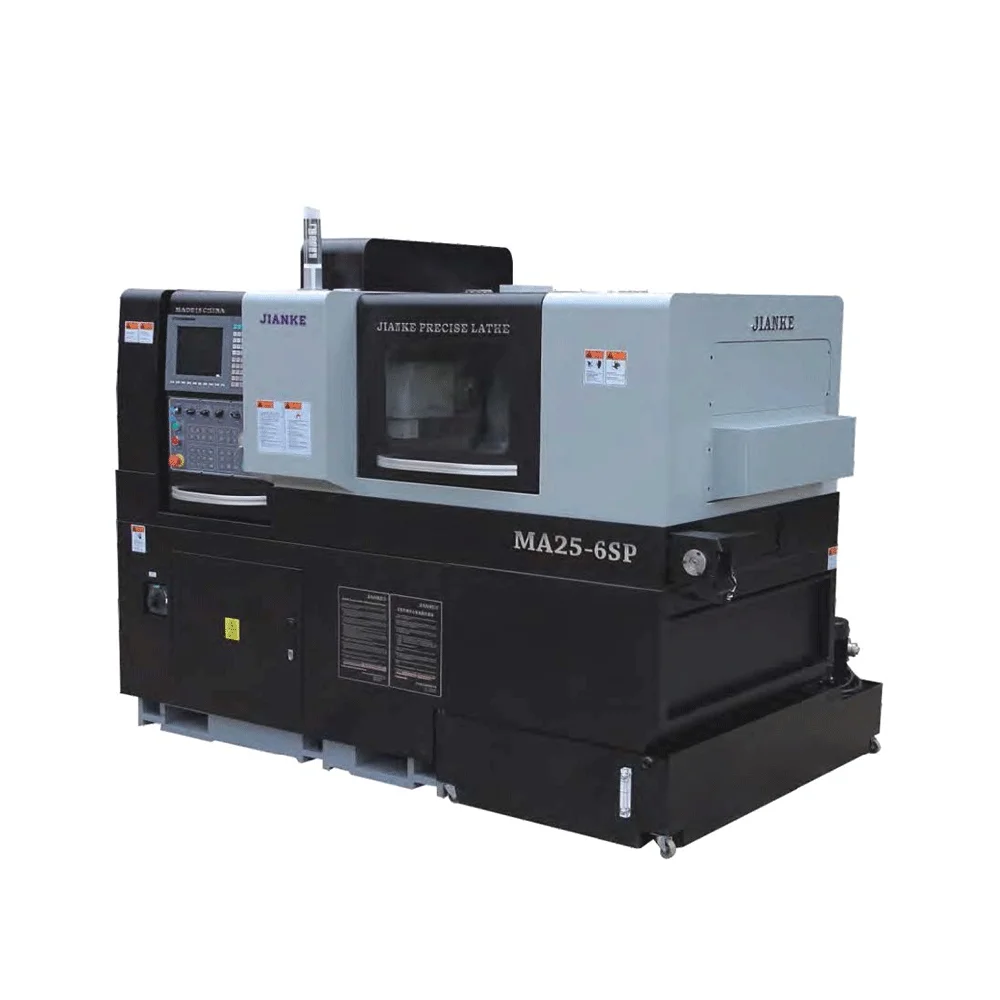

Jianke MA25-6S — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y2-осью, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких и средних точёных деталей диаметром до 25 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель MA25-6S обеспечивает максимально полный цикл обработки деталей с двух сторон без переустановки заготовки благодаря полной 6-осевой кинематике X1 / Y1 / Z1 / X2 / Y2 / Z2.

Ключевое отличие от 5-осевых моделей MA25-5II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для сложных деталей со сложной 3D-геометрией. Станок также поддерживает работу с направляющей втулкой (высокая точность) и без направляющей втулки (режим 1:2.5D для экономии материала).

Ключевые особенности модели MA25-6S

• Рабочий диапазон — пруток диаметром до 25 мм, длина готовой детали до 200 мм (со втулкой) или до 1:2.5D (без втулки)
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 6 токарных (1×16×16, 5×12×12) + 4 торцевых фиксированных + 4 приводных боковых (2×ER11, 2×ER16)
• Оснащение контршпинделя — 2 токарных (12×12) + 4 торцевых фиксированных + 3 торцевых приводных + 4 приводных боковых (всего 13 позиций)
• Система ЧПУ Fanuc — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции
• Высокоскоростной шпиндель — до 10 000 об/мин с мощностью 2.2 кВт (постоянная) / 3.7 кВт (кратковременная)
• Приводной инструмент с высокой скоростью — ER11: 10 000 об/мин, ER16: 6 000 об/мин (главный шпиндель); радиальный: 4500 об/мин, осевой: 7500 об/мин (контршпиндель)
• Мощность двигателей приводного инструмента — 1.1 кВт
• Быстрые перемещения — Y2,X1: 24 м/мин, Z1,Y1,X2,Z2: 32 м/мин
• Ход контршпинделя — 367 мм
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности (опционально — без втулки для экономии материала)
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Масса станка — 3600 кг

Области применения

Автомат Jianke MA25-6S эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие и средние точёные детали с максимально полной обработкой с двух сторон:

• медицинское оборудование — сложные импланты, элементы хирургического инструмента со сложной 3D-геометрией с двух сторон
• приборостроение и электроника — корпусные детали со сквозной обработкой, пазами и отверстиями в разных плоскостях
• автомобильная промышленность — валы, оси, шлицевые детали с полной обработкой торцов и боковых поверхностей
• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра со сложной системой каналов с двух сторон
• общее машиностроение — детали класса «средний пруток» с максимальной геометрической сложностью
• крепёжная и фурнитурная промышленность — детали с обработкой с двух сторон

Почему MA25-6S выбирают вместо MA25-5II

Модель MA25-6S — это флагман 25-миллиметровой линейки Jianke MA-серии. По сравнению с 5-осевой моделью MA25-5II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

Ключевые преимущества Jianke MA25-6S:

• Высокоскоростной шпиндель — 10 000 об/мин с мотором 2.2/3.7 кВт
• Быстрые перемещения — до 32 м/мин по осям Z1/Y1/X2/Z2
• Гибкая конфигурация — работа с втулкой (высокая точность) и без втулки (экономия материала)
• Приводной инструмент с высокой скоростью — ER11 до 10 000 об/мин
• Мощная конструкция — масса 3600 кг обеспечивает высокую жёсткость
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении
• Патентованная конструкция 6-осевого механизма — патент ZL202220166953.5

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
