Автомат продольного точения Jianke MR32-5II — 5-осевой станок с ЧПУ и контршпинделем, Ø32 мм

Автомат продольного точения Jianke MR32-5II — 5-осевой станок с контршпинделем для обработки деталей крупного диаметра

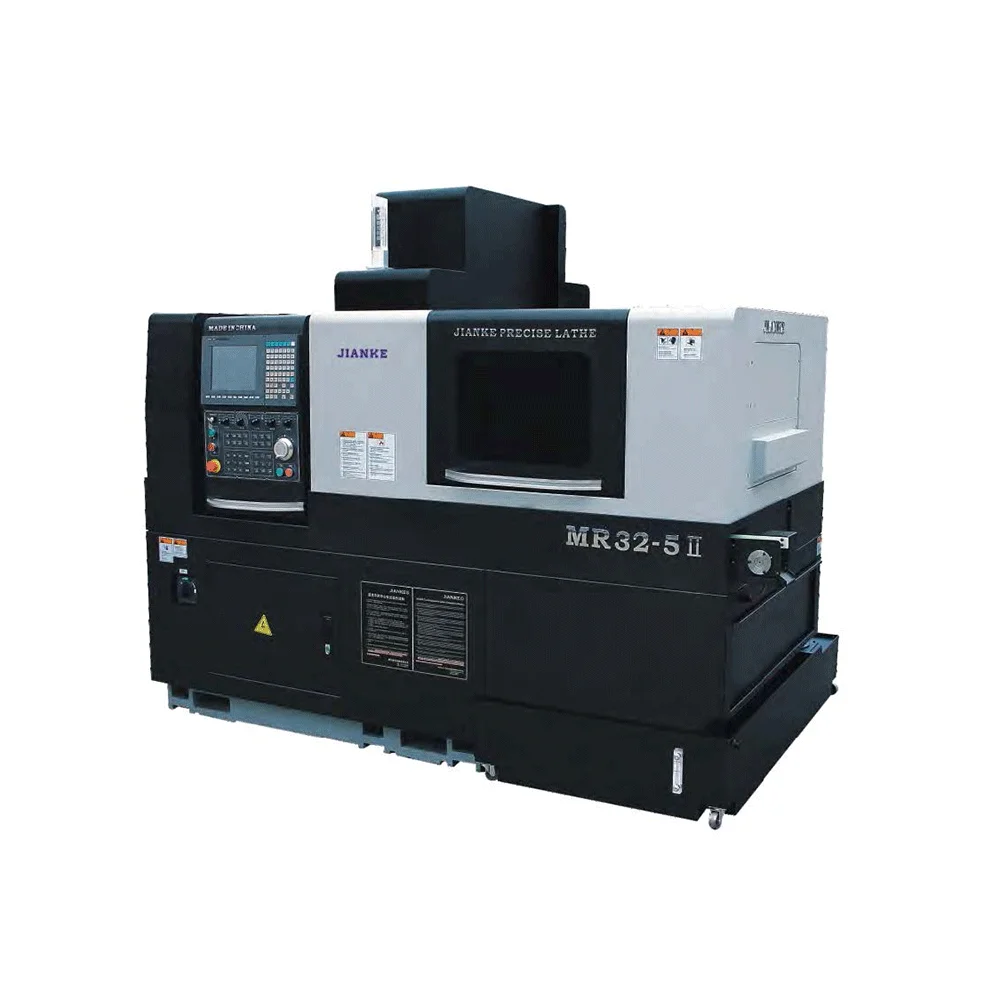

Jianke MR32-5II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки сложных точёных деталей диаметром до 32 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель MR32-5II отличается увеличенным рабочим диапазоном по диаметру (до 32 мм), мощным шпинделем (до 6 кВт) и расширенным оснащением контршпинделя (до 8 позиций инструмента), что делает её оптимальным решением для обработки деталей крупного диаметра с полной обработкой с двух сторон за одну установку.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку. Станок также поддерживает работу без направляющей втулки (режим 1:2.5D) для экономии материала при обработке коротких деталей.

Ключевые особенности модели MR32-5II

• Рабочий диапазон — пруток диаметром до 32 мм, длина готовой детали до 190 мм (со втулкой) или до 1:2.5D (без втулки)
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель); ось Y2 на контршпинделе — опционально
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (16×16 мм) + 4 торцевых фиксированных + 4 приводных боковых
• Оснащение контршпинделя — до 8 позиций инструмента (8 фиксированных + 8 приводных, опционально)
• Гибкая система фиксированного инструмента — ER20 (Ø13 мм / M12), ER16 (Ø10 мм / M8), ER11 (Ø7 мм / M6)
• Мощный шпиндель — до 8000 об/мин с мощностью 3.5 кВт (постоянная) / 6.0 кВт (кратковременная)
• Приводной инструмент — ER16 / ER11, до 5000 об/мин, двигатель 1.7 кВт
• Быстрые перемещения — 24 м/мин по всем осям
• Ход контршпинделя — 270 мм
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности (опционально — без втулки)
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Fanuc — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции
• Патентованная конструкция — патент ZL202220166953.5
• Масса станка — 3880 кг, высокая жёсткость конструкции

Области применения

Автомат Jianke MR32-5II эффективно применяется на производствах, выпускающих серийные и массовые сложные точёные детали крупного диаметра с обработкой с двух сторон:

• пневматика и гидравлика — штуцеры, ниппели, золотники увеличенного диаметра с обработкой с двух сторон
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов с двух сторон
• энергетическое машиностроение — элементы арматуры, соединительные детали с полной обработкой
• общее машиностроение — детали класса «крупный пруток» с комбинированной обработкой
• приборостроение — корпусные детали увеличенного диаметра со сквозной обработкой
• медицинское оборудование — элементы хирургического инструмента, имплантов увеличенного диаметра

Почему MR32-5II выбирают для серийного производства

Модель MR32-5II — это оптимальное решение для обработки деталей крупного диаметра (до 32 мм). По сравнению с моделями MA20-5II (Ø20 мм) и MA25-5II (Ø25 мм), станок MR32-5II имеет ряд ключевых преимуществ:

• Увеличенный рабочий диапазон — обработка прутка до 32 мм
• Мощный шпиндель — 8000 об/мин с мощностью 3.5/6.0 кВт (против 10 000 об/мин и 2.2/3.7 кВт у MA20/MA25)
• Расширенное оснащение контршпинделя — до 8 позиций инструмента (против 4 у MA20/MA25)
• Гибкая система фиксированного инструмента — ER20 / ER16 / ER11, что позволяет обрабатывать крупные отверстия и резьбы (до Ø13 мм / M12)
• Мощная конструкция — масса 3880 кг обеспечивает высокую жёсткость
• Импортные комплектующие — подшипники NSK, направляющие THK
• Абсолютные энкодеры — не требуется возврат в нулевую точку при включении
• Патентованная конструкция — патент ZL202220166953.5

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
