Автомат продольного точения Taikan TQ-126I — 6-осевой компактный станок с ЧПУ и контршпинделем, Ø12 мм, полная обработка с двух сторон

Автомат продольного точения Taikan TQ-126I — флагман компактной TQ-серии с полной 6-осевой обработкой мелких деталей

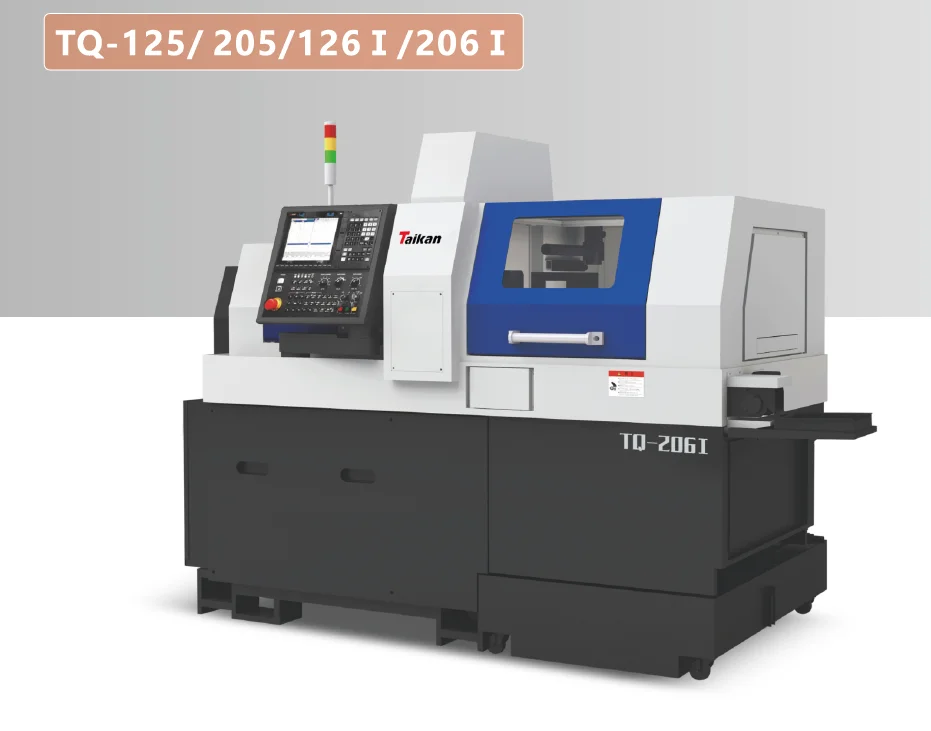

Taikan TQ-126I — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y-осью на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких точёных деталей диаметром до 12 мм из прутка. Модель является флагманом компактной TQ-серии Taikan и обеспечивает максимально полный цикл обработки коротких деталей малого диаметра с двух сторон без переустановки заготовки.

Ключевое отличие от 5-осевых моделей TQ-125I и TQ-125II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику X1 / Y1 / Z1 / X2 / Y2 / Z2. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для сложных миниатюрных деталей часовых механизмов, медицинских игл, элементов микроэлектроники и других изделий со сложной 3D-геометрией.

Ключевые особенности модели TQ-126I

• Рабочий диапазон — пруток диаметром до 12 мм, длина готовой детали до 130 мм
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 3 торцевых фиксированных + 3 торцевых приводных + 3 приводных боковых инструмента
• Приводной инструмент на обоих шпинделях — позволяет выполнять фрезерование, сверление и нарезание резьбы как с главного, так и с контршпинделя
• Y-оси на обоих шпинделях — полноценное офф-лайн фрезерование с двух сторон детали
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции

Области применения

Автомат Taikan TQ-126I эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие точёные детали малого диаметра с максимально полной обработкой с двух сторон:

• часовая и ювелирная промышленность — сложные элементы механизмов с 3D-геометрией с двух сторон
• медицинское оборудование — иглы, элементы диагностических систем, мелкие импланты со сложной геометрией
• электроника и приборостроение — контакты, разъёмы, штыревые соединители с элементами фрезерования в разных плоскостях
• крепёжная промышленность — мелкие винты, болты, шпильки с обработкой торцов и боковых поверхностей с двух сторон
• пневматика и гидравлика — миниатюрные штуцеры, ниппели, золотники со сложной системой каналов
• автомобильная промышленность — мелкие элементы топливной аппаратуры, датчиков с полной обработкой

Почему TQ-126I выбирают вместо TQ-125II

Модель TQ-126I — это флагман компактной TQ-серии Taikan. По сравнению с 5-осевой моделью TQ-125II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

Оснащение контршпинделя (3 торцевых фиксированных + 3 торцевых приводных + 3 приводных боковых инструмента) обеспечивает максимально полный цикл обработки с противоположной стороны детали. По сравнению со станками ST-серии аналогичной кинематики (ST-206, ST-266) модель TQ-126I оптимизирована для выпуска коротких деталей (до 130 мм) малого диаметра (до 12 мм), что снижает время цикла за счёт сокращения холостых ходов.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
