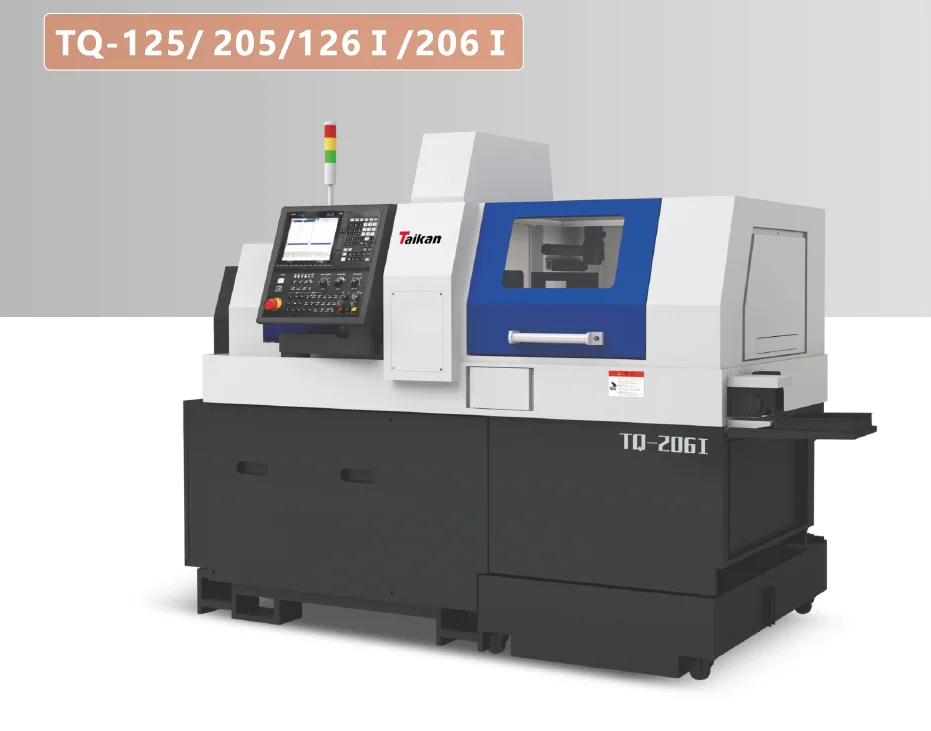

Автомат продольного точения Taikan TQ-205I — 5-осевой компактный станок с ЧПУ и контршпинделем, Ø20 мм

Автомат продольного точения Taikan TQ-205I — компактный 5-осевой станок для обработки деталей среднего диаметра с двух сторон

Taikan TQ-205I — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки мелких и средних точёных деталей диаметром до 20 мм из прутка. Модель относится к компактной TQ-серии Taikan и отличается уменьшенной длиной обработки (до 130 мм) по сравнению со стандартной ST-серией (240 мм), что делает её оптимальным решением для выпуска коротких деталей: валов, осей, штуцеров, втулок, элементов медицинского инструмента и других изделий среднего диаметра.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку.

Ключевые особенности модели TQ-205I

• Рабочий диапазон — пруток диаметром до 20 мм, длина готовой детали до 130 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 4 торцевых фиксированных инструмента
• Приводной боковой инструмент на главном шпинделе — позволяет выполнять фрезерование, сверление и нарезание резьбы с боковых направлений
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan TQ-205I эффективно применяется на производствах, выпускающих серийные и массовые мелкие и средние точёные детали с обработкой с двух сторон:

• медицинское оборудование — элементы хирургического инструмента, имплантов, диагностических систем
• приборостроение и электроника — корпусные детали, контакты, разъёмы со сквозной обработкой
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов с двух сторон
• пневматика и гидравлика — штуцеры, ниппели, золотники с боковыми каналами
• часовая и ювелирная промышленность — сложные детали с полной обработкой
• крепёжная и фурнитурная промышленность — детали с обработкой с двух сторон

Почему TQ-205I выбирают для серийного производства

Модель TQ-205I — это компактный аналог станка ST-205I с уменьшенной длиной обработки. По сравнению со станками ST-серии аналогичной кинематики (ST-205I), модель TQ-205I имеет уменьшенную длину обработки (130 мм вместо 240 мм), что оптимизирует станок для выпуска коротких деталей и снижает время цикла за счёт сокращения холостых ходов.

По сравнению с моделью TQ-125I (Ø12 мм) станок TQ-205I расширяет рабочий диапазон по диаметру до 20 мм, что делает его универсальным решением для предприятий, обрабатывающих детали среднего диаметра. При этом общее количество приводного инструмента и возможности обработки с двух сторон сохраняются на том же высоком уровне.

Для более сложных деталей — с приводным инструментом на контршпинделе — рекомендуется рассмотреть модель TQ-205II из той же линейки Taikan. Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется модель TQ-206I.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
