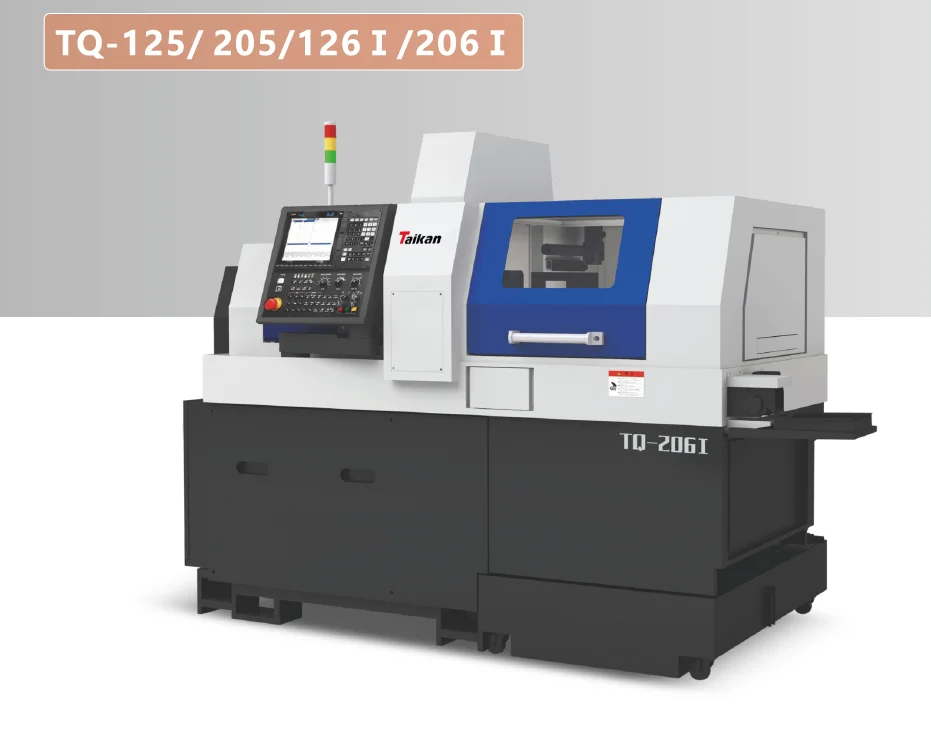

Автомат продольного точения Taikan TQ-205II — 5-осевой компактный станок с ЧПУ и контршпинделем, Ø20 мм, с приводным инструментом на контршпинделе

Автомат продольного точения Taikan TQ-205II — компактный 5-осевой станок с расширенным оснащением контршпинделя

Taikan TQ-205II — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и приводным инструментом на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки мелких и средних точёных деталей диаметром до 20 мм из прутка. Модель относится к компактной TQ-серии Taikan и отличается уменьшенной длиной обработки (до 130 мм) по сравнению со стандартной ST-серией (240 мм), что делает её оптимальным решением для выпуска коротких деталей: валов, осей, штуцеров, втулок, элементов медицинского инструмента и других изделий.

Ключевое отличие модели TQ-205II от базовой TQ-205I — наличие приводного инструмента на контршпинделе (2 торцевых приводных позиции), что позволяет выполнять фрезерование и сверление не только с главного, но и с противоположной стороны детали. Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания, что исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью.

Ключевые особенности модели TQ-205II

• Рабочий диапазон — пруток диаметром до 20 мм, длина готовой детали до 130 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 2 торцевых фиксированных + 2 торцевых приводных инструмента
• Приводной инструмент на контршпинделе — ключевое отличие от TQ-205I, позволяет выполнять фрезерование и сверление с противоположной стороны детали
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции

Области применения

Автомат Taikan TQ-205II эффективно применяется на производствах, выпускающих серийные и массовые мелкие и средние точёные детали с комбинированной обработкой с двух сторон:

• медицинское оборудование — элементы хирургического инструмента, имплантов, диагностических систем со сложной геометрией
• приборостроение и электроника — корпусные детали, контакты, разъёмы со сквозной обработкой и элементами фрезерования
• автомобильная промышленность — валы, оси, шлицевые детали с обработкой торцов и боковых поверхностей с двух сторон
• пневматика и гидравлика — штуцеры, ниппели, золотники с боковыми каналами
• часовая и ювелирная промышленность — сложные детали с полной обработкой
• крепёжная и фурнитурная промышленность — детали с обработкой с двух сторон

Почему TQ-205II выбирают вместо TQ-205I

Модель TQ-205II — это развитая версия станка TQ-205I с расширенным оснащением контршпинделя. Ключевые отличия:

• Приводной инструмент на контршпинделе — 2 торцевых приводных позиции, которых нет у TQ-205I. Это позволяет выполнять фрезерование и сверление не только с главного, но и с контршпинделя, существенно расширяя технологические возможности
• Упрощённое оснащение контршпинделя фиксированным инструментом — 2 позиции вместо 4 у TQ-205I, что компенсируется добавлением приводного инструмента

По сравнению со станками ST-серии аналогичной кинематики (ST-205II) модель TQ-205II имеет уменьшенную длину обработки (130 мм вместо 240 мм), что оптимизирует станок для выпуска коротких деталей и снижает время цикла за счёт сокращения холостых ходов.

Для задач с максимальной сложностью обработки — с Y-осью на контршпинделе и полной 6-осевой кинематикой — рекомендуется рассмотреть модель TQ-206I из той же линейки Taikan.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
