Автомат продольного точения Taikan TQ-206I — 6-осевой компактный станок с ЧПУ и контршпинделем, Ø20 мм, полная обработка с двух сторон

Автомат продольного точения Taikan TQ-206I — флагман компактной TQ-серии с полной 6-осевой обработкой деталей среднего диаметра

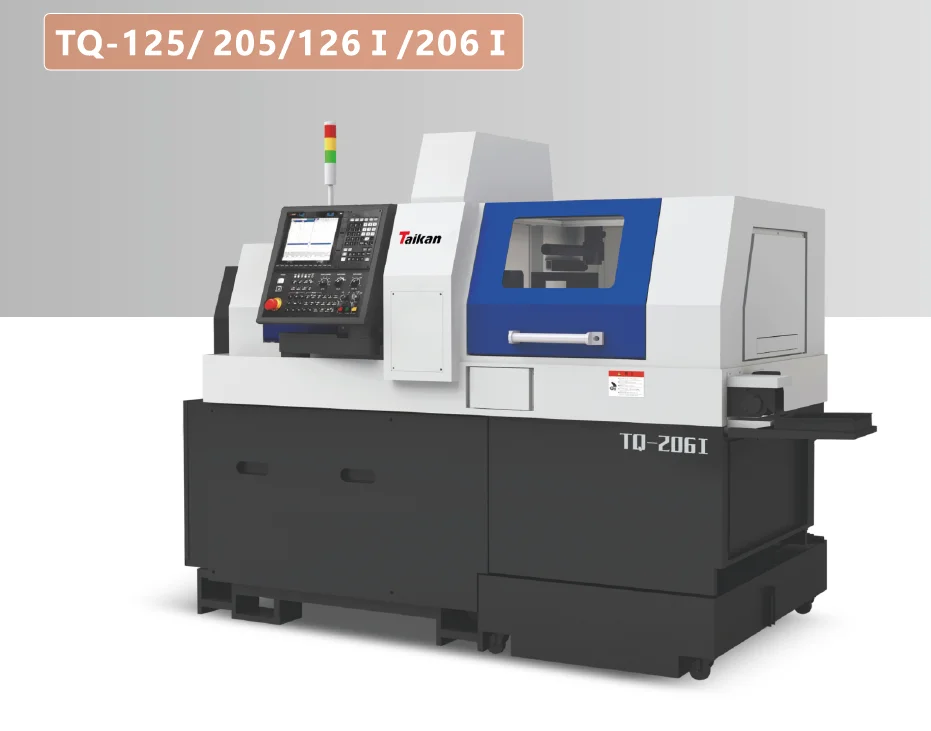

Taikan TQ-206I — 6-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем и Y-осью на контршпинделе, предназначенный для высокоскоростной серийной и массовой обработки сложных мелких и средних точёных деталей диаметром до 20 мм из прутка. Модель является флагманом компактной TQ-серии Taikan с диаметром обработки 20 мм и обеспечивает максимально полный цикл обработки коротких деталей с двух сторон без переустановки заготовки.

Ключевое отличие от 5-осевых моделей TQ-205I и TQ-205II — наличие Y2-оси на контршпинделе, что даёт полную 6-осевую кинематику X1 / Y1 / Z1 / X2 / Y2 / Z2. Это позволяет выполнять не только точение и осевое сверление, но и полноценное фрезерование с обеих сторон детали — включая обработку вне осевой линии, что критически важно для сложных деталей со сложной 3D-геометрией.

Ключевые особенности модели TQ-206I

• Рабочий диапазон — пруток диаметром до 20 мм, длина готовой детали до 130 мм
• 6 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Y2 / Z2 (контршпиндель)
• Контршпиндель с Y2-осью — полная 6-осевая обработка с противоположной стороны детали, включая фрезерование вне осевой линии
• Оснащение главного шпинделя — 6 токарных (O.D.) + 5 торцевых фиксированных + 4 приводных боковых (всего 15 позиций)
• Оснащение контршпинделя — 3 торцевых фиксированных + 3 торцевых приводных + 3 приводных боковых инструмента
• Приводной инструмент на обоих шпинделях — позволяет выполнять фрезерование, сверление и нарезание резьбы как с главного, так и с контршпинделя
• Y-оси на обоих шпинделях — полноценное офф-лайн фрезерование с двух сторон детали
• Компактные габариты — уменьшенная длина обработки (130 мм) оптимизирует станок для выпуска коротких деталей
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Mitsubishi — надёжное управление с поддержкой высокоскоростной обработки и 6-осевой интерполяции

Области применения

Автомат Taikan TQ-206I эффективно применяется на производствах, выпускающих серийные и массовые сложные мелкие и средние точёные детали с максимально полной обработкой с двух сторон:

• медицинское оборудование — сложные импланты, элементы хирургического инструмента со сложной 3D-геометрией с двух сторон
• приборостроение и электроника — корпусные детали со сквозной обработкой, пазами и отверстиями в разных плоскостях
• автомобильная промышленность — валы, оси, шлицевые детали с полной обработкой торцов и боковых поверхностей
• пневматика и гидравлика — штуцеры, ниппели, золотники со сложной системой каналов с двух сторон
• часовая и ювелирная промышленность — сложные детали с полной обработкой
• аэрокосмическая отрасль — прецизионные детали с высокой геометрической сложностью

Почему TQ-206I выбирают вместо TQ-205II

Модель TQ-206I — это флагман компактной TQ-серии Taikan с диаметром обработки 20 мм. По сравнению с 5-осевой моделью TQ-205II, ключевым преимуществом является наличие Y2-оси на контршпинделе. Это даёт следующие возможности:

• Полноценное офф-лайн фрезерование с контршпинделя — обработка пазов, канавок, плоскостей вне осевой линии детали с противоположной стороны
• Расширенная 6-осевая интерполяция — одновременная обработка по 6 осям для деталей со сложной 3D-геометрией
• Сокращение времени цикла — выполнение операций, которые на 5-осевом станке потребовали бы дополнительной переустановки или перевода на другой станок
• Повышение точности — обработка сложных деталей за одну установку исключает погрешности повторного позиционирования

По сравнению с моделью ST-206 (длина обработки 240 мм) станок TQ-206I оптимизирован для выпуска коротких деталей (до 130 мм), что снижает время цикла за счёт сокращения холостых ходов. При этом общее количество приводного инструмента и возможности 6-осевой обработки сохраняются на высоком уровне.

Компания «ИНКОР» — официальный партнёр Taikan в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
