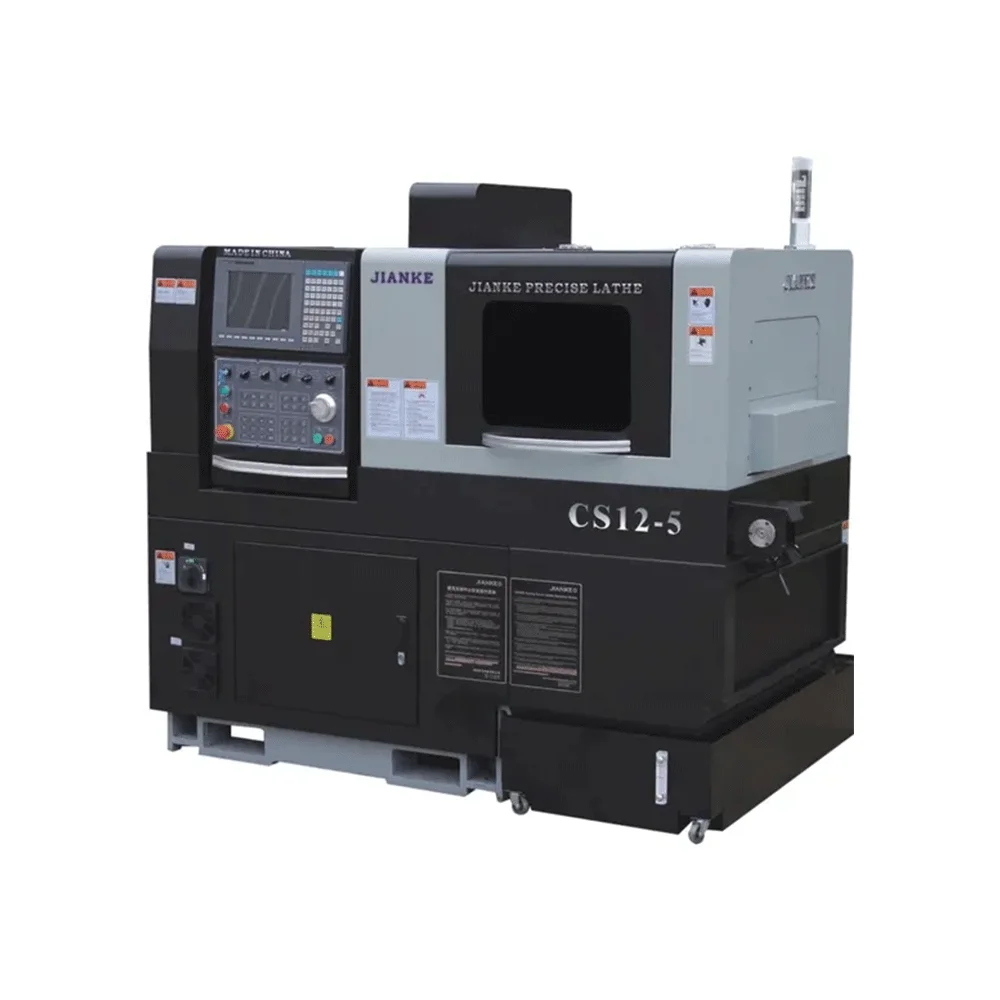

Автомат продольного точения Jianke CS12-5 — компактный 5-осевой станок Swiss-type

Автомат продольного точения Jianke CS12-5 — компактный 5-осевой станок с высокоскоростным контршпинделем

Jianke CS12-5 — 5-осевой автомат продольного точения (Swiss-type) китайского производства с контршпинделем, предназначенный для высокоскоростной серийной и массовой обработки мелких точёных деталей диаметром до 12 мм из прутка. Производитель — компания Nanjing Jianke Machinery Co., Ltd., основанная в 1999 году и являющаяся одним из первых в Китае разработчиков прецизионных автоматов продольного точения (более 70 патентов, статус национального высокотехнологичного предприятия). Модель CS12-5 отличается уменьшенной длиной обработки (до 135 мм), что делает её оптимальным решением для выпуска коротких деталей малого диаметра: контактов, втулок, штуцеров, элементов часовых механизмов, медицинских игл и других изделий.

Конструкция с вращающейся направляющей втулкой обеспечивает поддержку прутка непосредственно в зоне резания — это исключает прогиб заготовки и позволяет получать детали с высокой геометрической точностью даже при значительном вылете. Наличие контршпинделя и 5 осей интерполяции (X1 / Y1 / Z1 / X2 / Z2) позволяет выполнять полную обработку детали с двух сторон за одну установку.

Ключевые особенности модели CS12-5

• Рабочий диапазон — пруток диаметром до 12 мм, длина готовой детали до 135 мм
• 5 осей интерполяции — X1 / Y1 / Z1 (главный шпиндель) + X2 / Z2 (контршпиндель)
• Высокоскоростной контршпиндель — до 12 000 об/мин с мощностью 1.5/2.5 кВт (прямой привод)
• Контршпиндель — обработка детали с противоположной стороны за одну установку
• Оснащение главного шпинделя — 6 токарных (O.D.) + 4 торцевых фиксированных + 4 приводных боковых; торцевой приводной инструмент — опционально
• Оснащение контршпинделя — 4 торцевых фиксированных инструмента; торцевой приводной инструмент — опционально
• Высокоскоростной шпиндель — до 10 000 об/мин с мощностью 2.2/3.7 кВт (мотор-шпиндель с масляным охлаждением)
• Проходное отверстие шпинделя — 20 мм (главный), 14 мм (контршпиндель)
• Быстрые перемещения — все оси (X1/X2/Y1/Z1/Z2): 32 м/мин
• Точность индексации — 0.001° (главный шпиндель и контршпиндель)
• Вращающаяся направляющая втулка — поддержка прутка в зоне резания для стабильной точности
• Автоматическая подача прутка — работа в необслуживаемом режиме в составе производственной линии
• Система ЧПУ Syntec 220TB (стандарт) или Fanuc (опция) — надёжное управление с поддержкой высокоскоростной обработки и 5-осевой интерполяции
• Компактные габариты — 2420×1150×1790 мм, масса 1900 кг

Области применения

Автомат Jianke CS12-5 эффективно применяется на производствах, выпускающих серийные и массовые мелкие точёные детали малого диаметра с обработкой с двух сторон:

• часовая и ювелирная промышленность — мелкие валы, оси, втулки, элементы механизмов
• медицинское оборудование — иглы, элементы диагностических систем, мелкие импланты
• электроника и приборостроение — контакты, разъёмы, штыревые соединители
• крепёжная промышленность — мелкие винты, болты, шпильки с обработкой с двух сторон
• пневматика и гидравлика — миниатюрные штуцеры, ниппели, золотники
• автомобильная промышленность — мелкие элементы топливной аппаратуры, датчиков

Почему CS12-5 выбирают для серийного производства

Модель CS12-5 — это оптимальное решение для выпуска коротких деталей малого диаметра. Уменьшенная длина обработки (135 мм) оптимизирует станок для выпуска коротких деталей и снижает время цикла за счёт сокращения холостых ходов. Оснащение главного шпинделя (6 токарных + 4 торцевых фиксированных + 4 приводных боковых) обеспечивает выполнение полного цикла обработки с фрезерованием и сверлением с боковых направлений. Контршпиндель с 4 торцевыми фиксированными инструментами позволяет выполнять обработку с противоположной стороны детали.

Ключевые преимущества Jianke CS12-5:

• Высокоскоростной контршпиндель — 12 000 об/мин (против стандартных 8000-10000 об/мин у конкурентов)
• Мотор-шпиндель с масляным охлаждением — стабильная работа на высоких скоростях без перегрева
• Все оси с одинаковой скоростью быстрых перемещений — 32 м/мин (X1/X2/Y1/Z1/Z2)
• Точность индексации 0.001° — прецизионная обработка сложных деталей
• Гибкий выбор системы ЧПУ — Syntec 220TB (стандарт) или Fanuc (опция)
• Компактные габариты — 2420×1150×1790 мм при массе 1900 кг

По сравнению с аналогичными моделями других производителей, станки Jianke отличаются высокой жёсткостью конструкции, использованием импортных подшипников NSK и направляющих THK, а также системой абсолютных энкодеров, что исключает необходимость возврата в нулевую точку при включении станка (экономия времени и ресурса).

Компания «ИНКОР» — официальный партнёр Jianke в России. Поставляем станки с полным пакетом документов, проводим шеф-монтаж, пусконаладку, обучение персонала. Гарантия — 24 месяца. Возможна поставка в лизинг с авансом от 10%.
