Токарно-фрезерный станок с ЧПУ CY-K55BmY

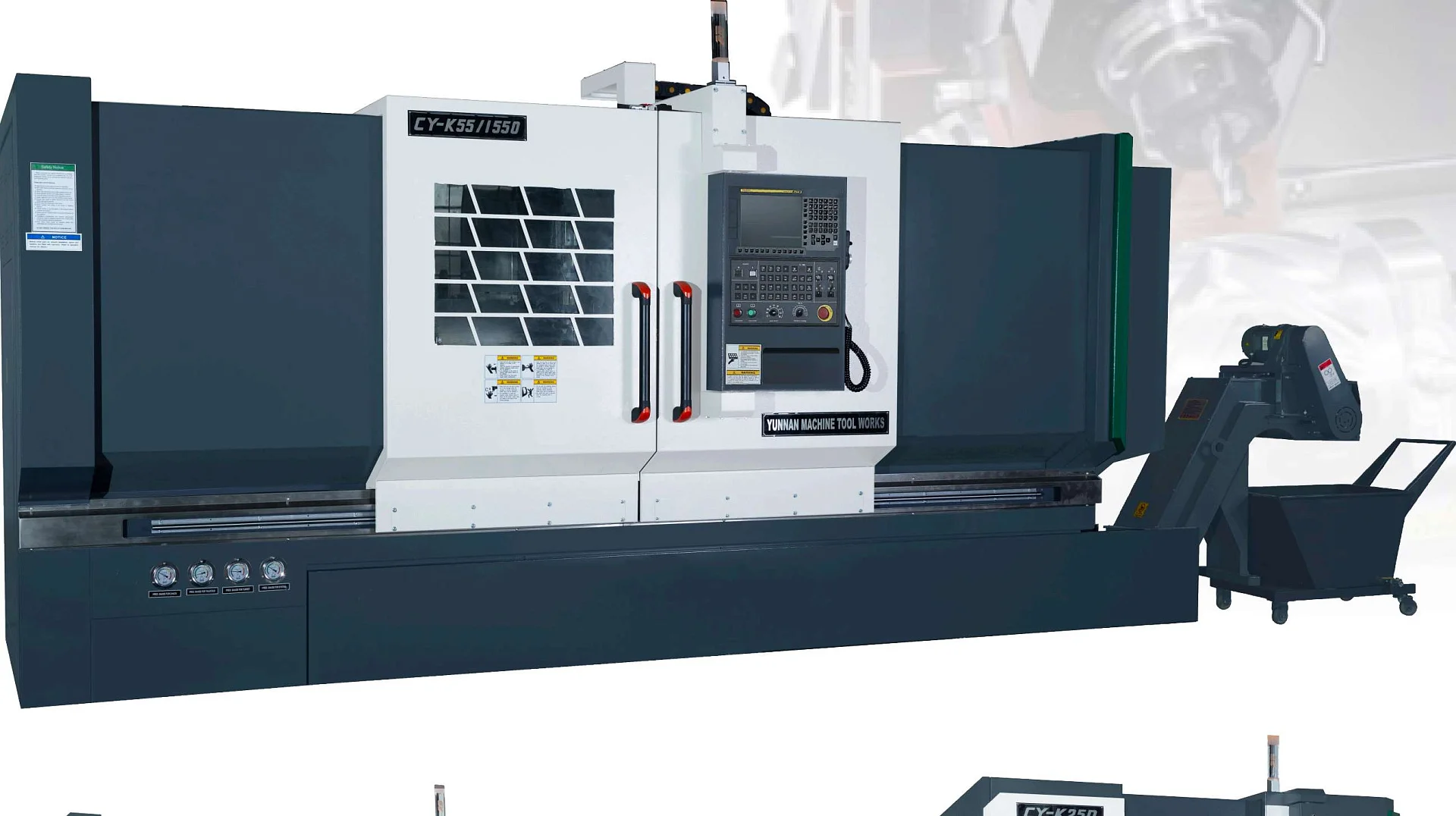

CY-K55BmY — горизонтальный токарно-фрезерный станок производства Yunnan CY Group с наклонной станиной 45°, усиленным шпинделем A2-8, управляемой осью C, осью Y ±45 мм и 12-позиционной приводной револьверной головкой BMT45.
Модель предназначена для комплексной обработки деталей, где поверхности вращения сочетаются с пазами, лысками, смещёнными отверстиями и другими элементами, которые целесообразно получать за один установ.
Максимальный диаметр обработки дисковой детали составляет Ø280 мм, вальной — Ø250 мм. Штатный шпиндель A2-8 с отверстием Ø82 мм позволяет работать с прутком диаметром до Ø68 мм.
Полноценная токарно-фрезерная обработка с осью Y
Главное отличие CY-K55BmY от CY-K55Bm — наличие отдельного перемещения по оси Y ±45 мм. Вместе с управляемой C-осью и приводным инструментом это заметно расширяет возможности обработки сложных деталей.
Ось Y ±45 мм
Позволяет смещать инструмент относительно центра детали, что особенно важно при обработке пазов, смещённых отверстий и фрезеруемых поверхностей.
Управляемая ось C
Обеспечивает угловое позиционирование шпинделя при выполнении операций приводным инструментом.
BMT45 на 12 позиций
Приводная револьверная головка объединяет токарный и вращающийся инструмент в одной инструментальной системе.
Приводной инструмент
Для приводных блоков производитель указывает ER25, инструмент до Ø16 мм и скорость вращения до 5000 об/мин.
Для каких деталей подходит CY-K55BmY
Фланцы и ступицы
Точение, сверление отверстий по окружности, обработка пазов и других элементов за один установ.
Корпусные детали вращения
Подходит для деталей, где кроме цилиндрических поверхностей присутствуют локальные фрезеруемые элементы.
Валы со сложной геометрией
Возможно сочетать точение вала с обработкой лысок, пазов и отверстий при поддержке задней бабкой.
Прутковые детали
Стандартное исполнение рассчитано на пруток до Ø68 мм, опциональный увеличенный шпиндель — до Ø90 мм.
Технические характеристики CY-K55BmY
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø280 / Ø250 мм |
| Расстояние между центрами | 550 / 1050 / 1550 / 2050 / 3050 мм |
| Максимальная длина обработки | 400 / 900 / 1400 / 1900 / 2900 мм |
| Конец шпинделя | A2-8 |
| Отверстие шпинделя | Ø82 мм; опция Ø105 мм |
| Максимальный диаметр прутка | Ø68 мм; опция Ø90 мм |
| Патрон | 10", гидравлический полый 3-кулачковый |
| Частота вращения шпинделя | 50–3000 об/мин |
| Мощность шпиндельного двигателя | 15 / 18,5 кВт |
| Наклон станины | 45° |
| Направляющие | Линейные направляющие качения |
| Перемещение X | 235 мм |
| Перемещение Y | ±45 мм |
| Перемещение Z | 500 / 1000 / 1500 / 2000 / 3000 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин |
| Ось C | Есть, стандартная комплектация |
| Револьверная головка | BMT45-12T-ER25, приводная, с осью Y |
| Количество инструментальных позиций | 12 |
| Токарный инструмент | 25×25 / Ø32 мм |
| Приводной инструмент | ER25 / Ø16 мм / до 5000 об/мин |
| Диаметр пиноли задней бабки | Ø75 мм |
| Ход пиноли | 100 мм |
| Конус пиноли | MT5 |
| Габариты Д × Ш × В | 3250 / 3850 / 4300 / 5000 / 5850 × 2000 × 2100 мм |
Усиленный шпиндель A2-8
CY-K55BmY использует усиленный шпиндельный узел A2-8 с отверстием Ø82 мм. Максимальный диаметр проходного прутка в стандартном исполнении составляет Ø68 мм.
Опционально производитель предлагает вариант с отверстием шпинделя Ø105 мм и проходом прутка до Ø90 мм. Для этой версии максимальная частота вращения шпинделя составляет 2600 об/мин.
CY-K55BmY и CY-K55Bm: в чём разница
| Параметр | CY-K55BmY | CY-K55Bm |
|---|---|---|
| Ось Y | ±45 мм | Нет |
| Ось C | Да | Да |
| Револьверная головка | BMT45, 12 позиций | BMT55, 12 позиций |
| Приводной инструмент | ER25 / Ø16 / 5000 об/мин | ER32 / Ø20 / 5000 об/мин |
| Макс. диаметр обработки, диск | Ø280 мм | Ø320 мм |
| Макс. диаметр обработки вала | Ø250 мм | Ø300 мм |
| Макс. длина обработки | до 2900 мм | до 2950 мм |
Если детали можно полностью обработать приводным инструментом без поперечного смещения относительно оси шпинделя, достаточно CY-K55Bm. Если присутствуют смещённые отверстия, пазы, лыски или другие элементы, требующие движения по Y, более подходящей моделью будет CY-K55BmY.
Подбор станка под деталь
Для CY-K55BmY особенно важно проверять технологию не только по габаритному диаметру детали. Необходимо учитывать положение фрезеруемых элементов, необходимый ход Y, вылет приводного инструмента, способ закрепления детали и требуемую рабочую длину.
Для подбора отправьте специалистам ИНКОР чертёж детали, материал, тип заготовки, предполагаемый годовой объём и перечень операций. Это позволит проверить возможность полной обработки за один установ и подобрать исполнение станка.
