Токарно-фрезерный станок с ЧПУ CY-K55mY/1550
CY-K55mY/1550 — горизонтальный токарно-фрезерный станок производства Yunnan CY Group с наклонной станиной 45°, управляемой осью C, осью Y ±45 мм и 12-позиционной приводной револьверной головкой BMT45.
Исполнение /1550 имеет расстояние между центрами 1550 мм и рассчитано на обработку деталей длиной до 1400 мм. Максимальный диаметр обработки дисковой детали составляет Ø280 мм, валовой — Ø250 мм.
Сочетание осей X, Y, Z и C позволяет выполнять токарные, сверлильные и фрезерные операции за один установ, сокращая количество переустановок детали и связанных с ними погрешностей.
Комплексная обработка с осью Y
Главное технологическое преимущество CY-K55mY/1550 — наличие полноценного перемещения по оси Y ±45 мм. Оно позволяет смещать приводной инструмент относительно оси вращения заготовки и выполнять операции, для которых конфигурации X-Z-C уже недостаточно.
Ось Y ±45 мм
Позволяет обрабатывать смещённые отверстия, пазы, лыски и другие элементы, расположенные вне оси детали.
Управляемая ось C
Обеспечивает угловое позиционирование шпинделя при сверлильных и фрезерных операциях.
BMT45 на 12 позиций
Приводная револьверная головка позволяет сочетать токарный и вращающийся инструмент в одной инструментальной системе.
Приводной инструмент ER25
Производитель указывает инструмент до Ø16 мм и скорость приводного инструмента до 5000 об/мин.
Для каких деталей подходит CY-K55mY/1550
Длинные валы
Рабочая длина до 1400 мм позволяет обрабатывать валовые детали с поддержкой задней бабкой, включая детали с дополнительными фрезеруемыми элементами.
Фланцевые детали
Возможно сочетать точение с обработкой отверстий по окружности, пазов, лысок и других элементов.
Муфты и втулки
Наружное и внутреннее точение, растачивание, обработка канавок и дополнительные операции приводным инструментом.
Сложные детали типа тел вращения
Ось Y позволяет выполнять смещённые операции, которые невозможно полноценно реализовать только позиционированием по C.
Технические характеристики CY-K55mY/1550
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Максимальный диаметр обработки, диск / вал | Ø280 / Ø250 мм |
| Расстояние между центрами | 1550 мм |
| Максимальная длина обработки | 1400 мм |
| Конец шпинделя | A2-6 |
| Конус отверстия шпинделя | Ø70, 1:20 |
| Отверстие шпинделя | Ø62 мм |
| Максимальный диаметр прутка | Ø50 мм |
| Патрон | 8", гидравлический полый трёхкулачковый |
| Частота вращения шпинделя | 50–3500 об/мин |
| Мощность шпиндельного двигателя | 11 / 15 кВт |

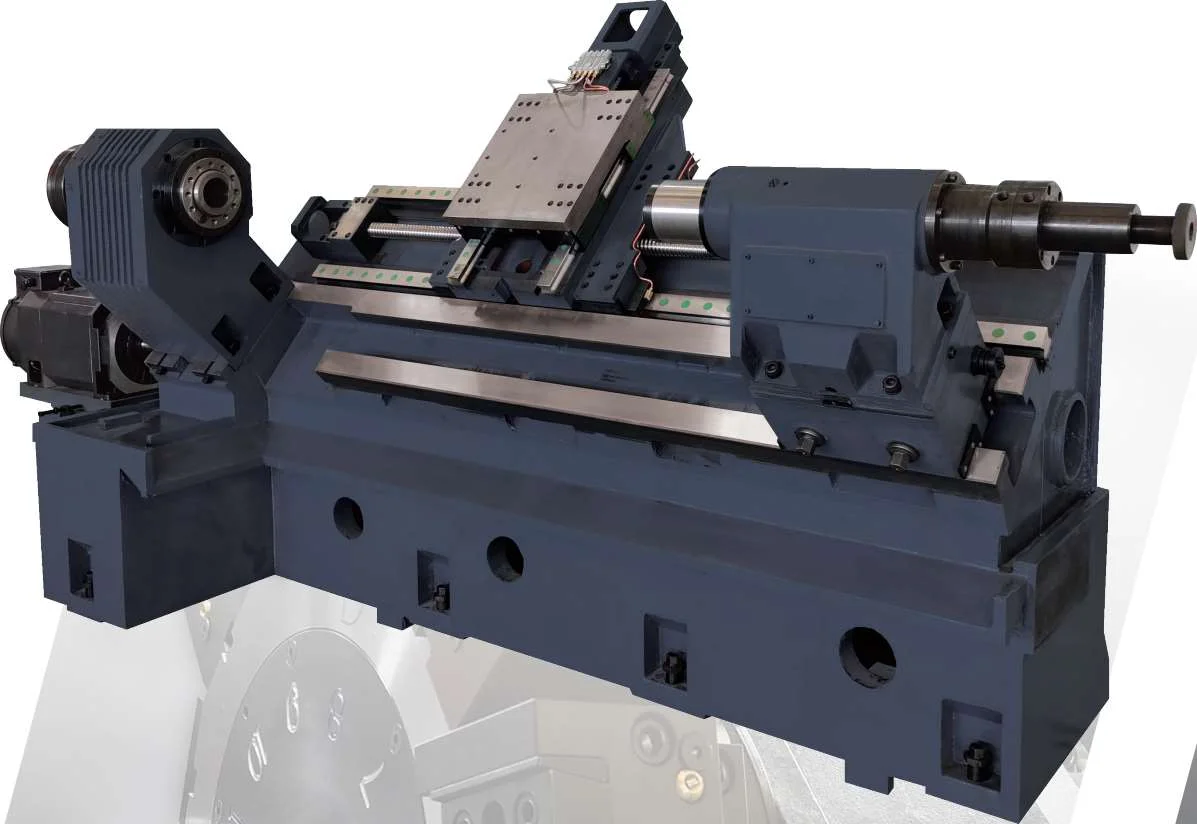

| Наклон станины | 45° |
| Тип направляющих | Линейные направляющие качения |
| Перемещение X | 235 мм |
| Перемещение Y | ±45 мм |
| Перемещение Z | 1500 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин |
| Ось C | Да, стандартная комплектация |
| Револьверная головка | BMT45-12T-ER25, приводная, с осью Y |
| Количество инструментальных позиций | 12 |
| Токарный инструмент | 25 × 25 / Ø32 мм |
| Приводной инструмент | ER25 / до Ø16 мм / до 5000 об/мин |
| Диаметр пиноли задней бабки | Ø75 мм |
| Ход пиноли | 100 мм |
| Конус пиноли | MT5 |
| Габариты Д × Ш × В | 4300 × 2000 × 2100 мм |
| Масса нетто | 5000 кг |
Шпиндель A2-6 для прутка до Ø50 мм
В отличие от модификации CY-K55BmY с увеличенной шпиндельной группой, CY-K55mY использует шпиндель A2-6 с отверстием Ø62 мм. Максимальный проходной диаметр прутка составляет Ø50 мм.
Частота вращения шпинделя достигает 3500 об/мин, мощность двигателя — 11/15 кВт. Такая конфигурация рациональна, если увеличенный проход Ø68–90 мм не требуется, а приоритетом являются токарно-фрезерные возможности с осью Y.
CY-K55mY/1550 или CY-K55BmY/1550
| Параметр | CY-K55mY/1550 | CY-K55BmY/1550 |
|---|---|---|
| Ось Y | ±45 мм | ±45 мм |
| Ось C | Да | Да |
| Конец шпинделя | A2-6 | A2-8 |
| Отверстие шпинделя | Ø62 мм | Ø82 мм |
| Макс. пруток | Ø50 мм | Ø68 мм |
| Стандартный патрон | 8" | 10" |
| Частота вращения шпинделя | до 3500 об/мин | до 3000 об/мин |
| Мощность шпинделя | 11 / 15 кВт | 15 / 18,5 кВт |
| Макс. длина обработки /1550 | 1400 мм | 1400 мм |
| Револьверная головка | BMT45 / 12 | BMT45 / 12 |
CY-K55mY/1550 рациональнее для деталей, которые укладываются в проход Ø50 мм и не требуют увеличенного шпиндельного узла. Его преимущество — более высокая максимальная частота вращения шпинделя.
CY-K55BmY/1550 следует рассматривать, когда требуется более крупный пруток, 10-дюймовый патрон и повышенная мощность шпиндельного двигателя.
Почему длина обработки 1400 мм, а ход Z — 1500 мм
Эти параметры не следует объединять в одно поле. Для версии /1550 производитель указывает ход оси Z 1500 мм, однако фактическая максимальная длина обработки составляет 1400 мм.
Для каталога ИНКОР в поле «Макс. длина обработки» поэтому ставим именно 1400 мм, а 1500 мм оставляем отдельной паспортной характеристикой «Ход оси Z».
Подобрать CY-K55mY/1550 под вашу деталь
Отправьте чертёж, материал заготовки и планируемую программу выпуска. Специалисты ИНКОР проверят рабочую зону, положение фрезеруемых элементов, необходимый ход Y и помогут подобрать инструментальную оснастку и комплектацию.
