Токарно-фрезерный станок с ЧПУ CY-K65Hm/1550
CY-K65Hm/1550 — тяжёлый горизонтальный токарно-фрезерный станок производства Yunnan CY Group с наклонной станиной 30°, управляемой осью C и 12-позиционной приводной револьверной головкой BMT65.
Исполнение /1550 рассчитано на детали с расстоянием между центрами 1550 мм и максимальной длиной обработки 1500 мм. Максимальный диаметр обработки дисковой детали составляет Ø540 мм, валовой — Ø400 мм.
Шпиндель A2-11 с отверстием Ø110 мм позволяет работать с прутковой заготовкой диаметром до Ø90 мм. Мощность шпиндельного двигателя 22/30 кВт делает эту модель подходящей для обработки более массивных деталей и производительного съёма металла.
Точение и фрезерование крупногабаритных деталей
CY-K65Hm/1550 рассчитан на технологические процессы, где наряду с обычным точением необходимо выполнять сверлильные и фрезерные операции приводным инструментом. Наличие управляемой оси C позволяет позиционировать шпиндель при выполнении таких операций.
Ось C
Штатная C-ось обеспечивает угловое позиционирование заготовки при обработке приводным инструментом.
BMT65 на 12 позиций
Горизонтальная приводная револьверная головка рассчитана на 12 инструментальных позиций.
ER40 до 4000 об/мин
Для приводного инструмента производитель указывает исполнение ER40, диаметр до Ø26 мм и скорость вращения до 4000 об/мин.
Шпиндель A2-11
Отверстие шпинделя Ø110 мм обеспечивает проход прутковой заготовки диаметром до Ø90 мм.
Для каких деталей подходит CY-K65Hm/1550
Валы
Обработка валовых деталей длиной до 1500 мм и диаметром до Ø400 мм с поддержкой задней бабкой.
Фланцы и ступицы
Максимальный диаметр обработки дисковой детали составляет Ø540 мм.
Втулки и муфты
Возможна наружная и внутренняя обработка, растачивание, обработка канавок и дополнительных элементов приводным инструментом.
Комплексные детали
Сочетание токарной обработки, C-оси и приводного инструмента позволяет уменьшать количество переустановок между станками.
Технические характеристики CY-K65Hm/1550
| Максимальный диаметр над станиной | Ø650 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø500 мм |
| Максимальный диаметр обработки, диск / вал | Ø540 / Ø400 мм |
| Расстояние между центрами | 1550 мм |
| Максимальная длина обработки | 1500 мм |
| Конец шпинделя | A2-11 |
| Отверстие шпинделя | Ø110 мм |
| Конус отверстия шпинделя | Ø120, 1:20 |
| Максимальный диаметр прутка | Ø90 мм |
| Патрон | 12", гидравлический полый трёхкулачковый |
| Частота вращения шпинделя | 100–1200 об/мин |
| Мощность шпиндельного двигателя | 22 / 30 кВт |
| Наклон станины | 30° |
| Тип направляющих | Направляющие скольжения |
| Перемещение X | 360 мм |
| Перемещение Y | Нет |
| Перемещение Z | 1500 мм |
| Быстрые перемещения X / Z | 10 / 12 м/мин |
| Ось C | Да, стандартная комплектация |
| Револьверная головка | BMT65, горизонтальная приводная, 12 позиций |
| Токарная державка | 32 × 32 мм |
| Расточная оправка | Ø50 мм |
| Приводной инструмент | ER40 / до Ø26 мм / до 4000 об/мин |
| Диаметр пиноли задней бабки | Ø150 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | MT5 |
| Габариты Д × Ш × В | 4806 × 2175 × 2112 мм |
| Масса нетто с ручным стружкосборником | 7300 кг |
| Масса нетто с автоматическим стружкоудалением | 8900 кг |

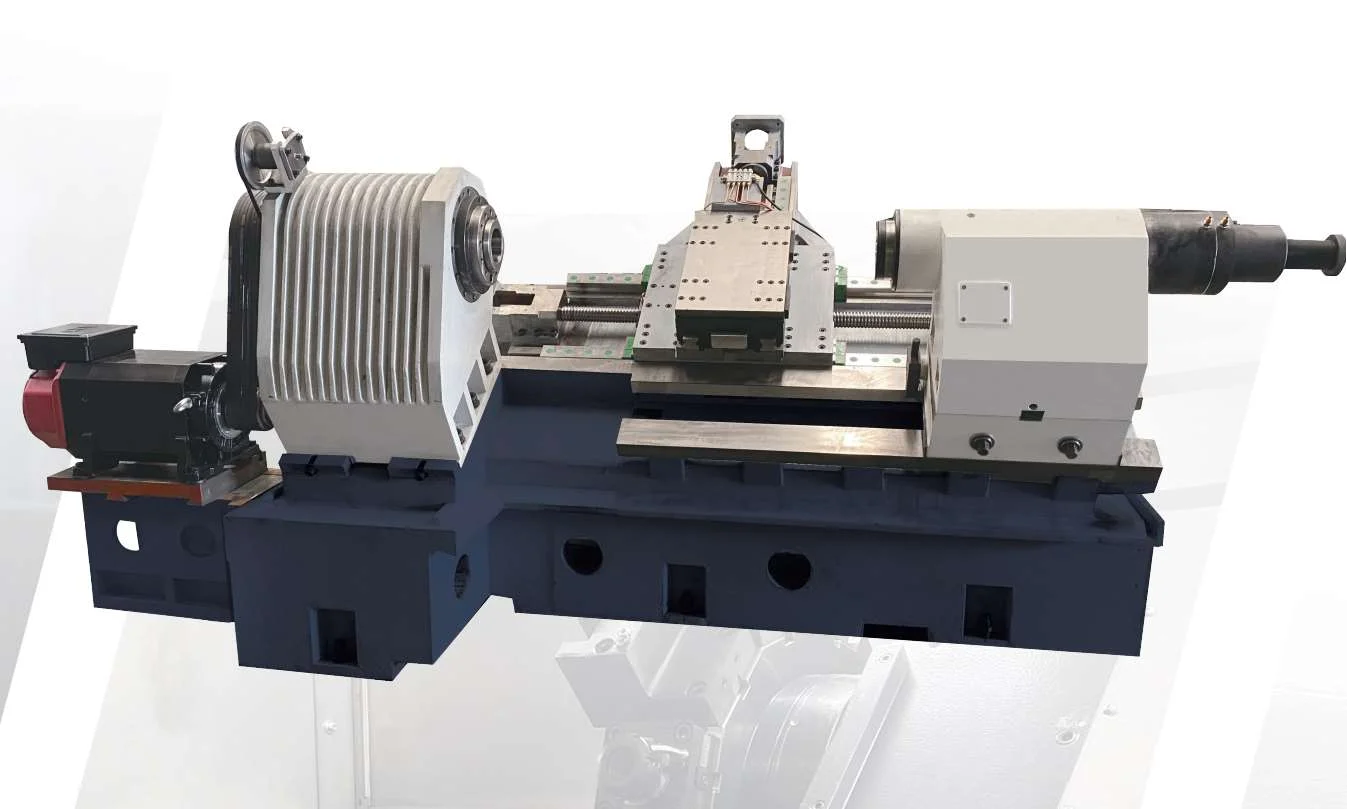

Конструкция для тяжёлой обработки
Серия CY-K65 отличается от более компактных моделей K55 не только увеличенной рабочей зоной. Станок имеет шпиндель A2-11, отверстие Ø110 мм, двигатель 22/30 кВт и направляющие скольжения.
Такая конструкция ориентирована на обработку более крупных и тяжёлых деталей, где важны нагрузочная способность, жёсткость технологической системы и высокий крутящий момент на сравнительно невысоких оборотах шпинделя.
Задняя бабка для длинных валов
Для исполнения /1550 задняя бабка особенно важна при работе с валовыми деталями. Производитель указывает пиноль диаметром Ø150 мм, ход 150 мм и конус MT5.
CY-K65Hm и обычный CY-K65H
| Параметр | CY-K65Hm | CY-K65H |
|---|---|---|
| Основное назначение | Токарно-фрезерная обработка | Токарная обработка |
| Ось C | Да | Нет в базовом исполнении |
| Приводной инструмент | Да | Нет |
| Револьверная головка | BMT65, 12 позиций | Сервоприводная, 8 позиций |
| Шпиндель | A2-11 | A2-11 |
| Макс. диаметр обработки | Ø540 / Ø400 мм | Ø540 / Ø400 мм |
Если технология состоит только из токарных переходов, CY-K65H может быть достаточным решением. Если необходимо выполнять сверление и фрезерование приводным инструментом без переноса детали на другой станок, следует выбирать CY-K65Hm.
Подбор CY-K65Hm/1550 под деталь
Для такого типоразмера особенно важно оценивать не только максимальный диаметр и длину. При подборе необходимо учитывать массу детали, способ закрепления, необходимость поддержки задней бабкой, режимы резания, расположение фрезеруемых элементов и требуемый набор приводного инструмента.
Для проверки технологии отправьте специалистам ИНКОР чертёж детали, материал, массу заготовки, тип заготовки и планируемую программу выпуска.
