Токарно-фрезерный станок с ЧПУ CY-STC55m

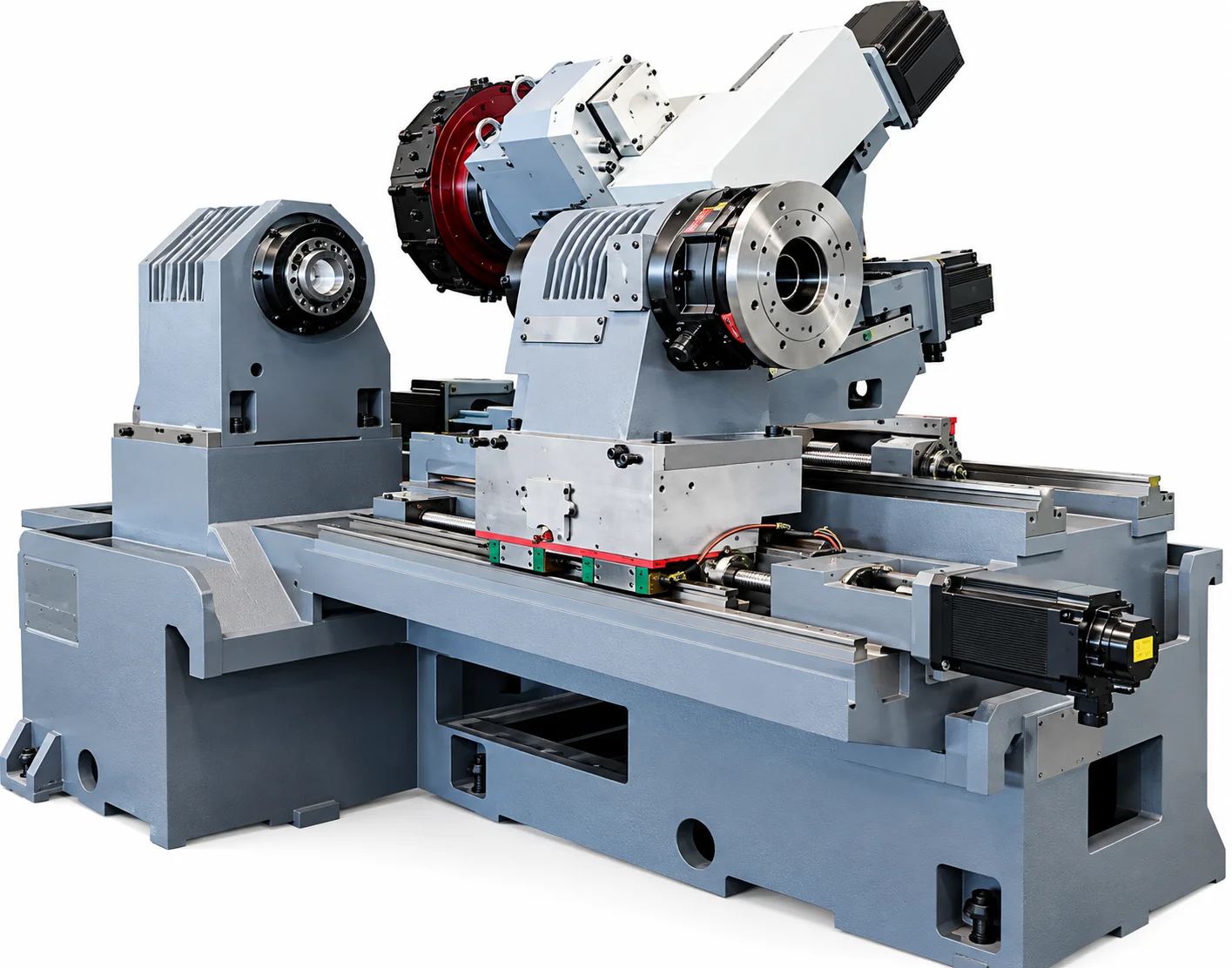

CY-STC55m — двухшпиндельный токарно-фрезерный станок с ЧПУ производства Yunnan CY Group. Станок оснащён главным шпинделем, противошпинделем, управляемой осью C и 12-позиционной приводной револьверной головкой.
Главный шпиндель A2-6 рассчитан на пруток до Ø50 мм, противошпиндель A2-5 — до Ø42 мм. Максимальный диаметр обработки составляет Ø320 мм, максимальная длина обработки — 450 мм.
Сочетание противошпинделя, C-оси и приводного инструмента позволяет выполнять токарные и дополнительные сверлильно-фрезерные операции, а затем передавать деталь на противошпиндель для обработки второй стороны.
Токарно-фрезерная обработка с противошпинделем
CY-STC55m занимает промежуточное положение между базовым двухшпиндельным CY-STC55 и наиболее функциональным CY-STC55mY. В отличие от базовой версии, станок штатно оснащается C-осью и приводной револьверной головкой, но не имеет оси Y.
Такая конфигурация подходит для деталей, где кроме обычного точения необходимо выполнять сверление, фрезерование, обработку лысок, пазов и других элементов, доступных при позиционировании шпинделя по C.
Два шпинделя
Противошпиндель позволяет перехватывать деталь и выполнять обработку её второй стороны в автоматизированном цикле.
Управляемая ось C
Обеспечивает угловое позиционирование шпинделя при работе приводным инструментом.
Приводная револьверная головка
12 инструментальных позиций позволяют сочетать токарный и вращающийся инструмент в одной технологической наладке.
Обработка за один цикл
Точение, дополнительные сверлильно-фрезерные операции и обработка второй стороны могут быть объединены в один технологический процесс.
Для каких деталей подходит CY-STC55m
Детали из прутка
Главный шпиндель рассчитан на проход прутка до Ø50 мм, противошпиндель — до Ø42 мм.
Втулки и муфты
Можно сочетать наружное и внутреннее точение с обработкой дополнительных отверстий, пазов и других элементов.
Фланцевые детали
C-ось и приводной инструмент расширяют возможности обработки отверстий и элементов, расположенных по окружности.
Серийные детали
Возможность автоматического перехвата особенно полезна при серийном производстве деталей, требующих обработки с двух сторон.
Технические характеристики CY-STC55m
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø320 / Ø250 мм |
| Максимальная длина обработки | 450 мм |
| Главный шпиндель | A2-6 |
| Конус отверстия главного шпинделя | Ø70, 1:20 |
| Отверстие главного шпинделя | Ø62 мм |
| Максимальный пруток главного шпинделя | Ø50 мм |
| Патрон главного шпинделя | 8", гидравлический полый, 3-кулачковый |
| Частота вращения главного шпинделя | 50–3500 об/мин |
| Мощность главного шпинделя | 11 / 16,5 кВт |
| Противошпиндель | A2-5 |
| Конус отверстия противошпинделя | Ø60, 1:20 |
| Отверстие противошпинделя | Ø56 мм |
| Максимальный проход через противошпиндель | Ø42 мм |
| Патрон противошпинделя | 6", гидравлический полый, 3-кулачковый |
| Частота вращения противошпинделя | 50–5000 об/мин |
| Мощность противошпинделя | 10,9 / 15 кВт |
| Направляющие | Линейные |
| Быстрые перемещения X / Z | 18 / 18 м/мин |
| Ход X | 235 мм |
| Ход Z | 550 мм |
| Ход противошпинделя | 550 мм |
| Ось C | Да, стандартная комплектация |
| Ось Y | Нет |
| Револьверная головка | Горизонтальная приводная, 12 позиций |
| Приводной инструмент | Да |
| Габариты Д × Ш × В | 3350 × 2050 × 2050 мм |
| Масса нетто с автоматическим стружкоудалением | 5000 кг |
Два шпинделя для обработки первой и второй стороны
Главный шпиндель CY-STC55m выполнен с присоединением A2-6, отверстием Ø62 мм и проходом прутка до Ø50 мм. Диапазон частоты вращения — 50–3500 об/мин.
Противошпиндель A2-5 имеет отверстие Ø56 мм, проход до Ø42 мм и развивает до 5000 об/мин. Его ход составляет 550 мм, что позволяет использовать противошпиндель для перехвата детали в автоматическом технологическом цикле.
CY-STC55 или CY-STC55m
| Параметр | CY-STC55 | CY-STC55m |
|---|---|---|
| Противошпиндель | Да | Да |
| Главный шпиндель | A2-6 | A2-6 |
| Ось C | Нет в базовой версии | Да |
| Приводной инструмент | Нет | Да |
| Ось Y | Нет | Нет |
| Инструментальных позиций | 12 | 12 |
| Основное назначение | Двухсторонняя токарная обработка | Двухсторонняя токарно-фрезерная обработка |
Когда выбирать CY-STC55m
CY-STC55m имеет смысл выбирать, если деталь требует не только токарной обработки с двух сторон, но и дополнительных операций приводным инструментом. C-ось позволяет позиционировать заготовку относительно вращающегося инструмента.
Если требуется также выполнять операции со смещением инструмента относительно оси детали, следует рассматривать следующую модификацию — CY-STC55mY с осью Y.
Стандартная комплектация
- управляемая C-ось;
- горизонтальная 12-позиционная приводная револьверная головка;
- 8" гидравлический полый трёхкулачковый патрон главного шпинделя;
- 6" гидравлический полый трёхкулачковый патрон противошпинделя;
- автоматический стружкоудалитель.
