Токарно-фрезерный станок с ЧПУ CY-STC55mY

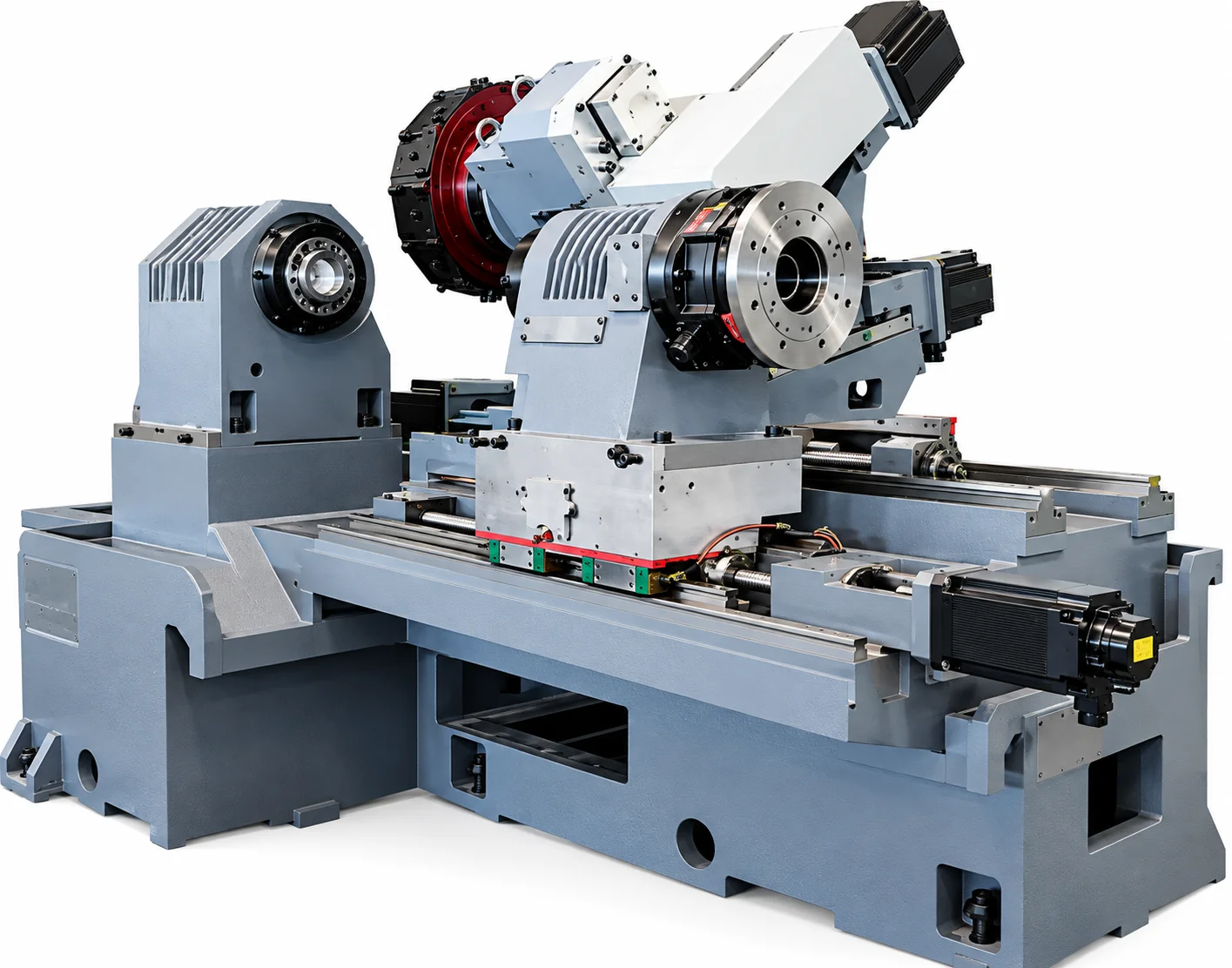

CY-STC55mY — двухшпиндельный токарно-фрезерный станок с ЧПУ производства Yunnan CY Group. Модель сочетает главный шпиндель, противошпиндель, управляемую ось C, приводной инструмент и ось Y с ходом ±50 мм.
Главный шпиндель A2-6 рассчитан на пруток до Ø50 мм, противошпиндель A2-5 — на проход до Ø42 мм. Максимальный диаметр обработки составляет Ø320 мм, максимальная длина обработки — 450 мм.
Компоновка CY-STC55mY позволяет объединять точение, сверление и фрезерование с обработкой первой и второй стороны детали. Это решение для деталей, где требуется сократить количество отдельных установов и ручных переустановок.
Комплексная обработка за одну установку
CY-STC55mY — наиболее технологически оснащённая модификация семейства STC55. Помимо двух шпинделей и приводного инструмента, станок имеет ось Y ±50 мм.
Ось Y расширяет возможности токарно-фрезерной обработки: инструмент может работать со смещением относительно оси вращения заготовки. Это особенно важно при обработке внеосевых отверстий, пазов, лысок и других элементов сложных деталей.
Главный шпиндель
A2-6, отверстие Ø62 мм, пруток до Ø50 мм, патрон 8", частота вращения до 3500 об/мин.
Противошпиндель
A2-5, отверстие Ø56 мм, проход до Ø42 мм, патрон 6" и частота вращения до 5000 об/мин.
Оси C и Y
Управляемая C-ось работает совместно с приводным инструментом, а ход Y ±50 мм расширяет возможности обработки вне оси детали.
12 инструментов
Горизонтальная 12-позиционная приводная револьверная головка с осью Y предназначена для комплексной токарно-фрезерной обработки.
Для каких задач подходит CY-STC55mY
Сложные детали из прутка
Пруток до Ø50 мм можно обрабатывать с применением токарных и приводных инструментов и последующим перехватом детали противошпинделем.
Детали с внеосевыми элементами
Ось Y позволяет выполнять обработку элементов, смещённых относительно центральной оси заготовки.
Детали с обработкой двух сторон
Противошпиндель позволяет перехватить заготовку и продолжить обработку обратной стороны без отдельной ручной переустановки.
Серийное производство
Станок особенно эффективен при стабильной номенклатуре, когда сокращение установов и вспомогательного времени влияет на себестоимость детали.
Технические характеристики CY-STC55mY
| Диаметр над станиной | Ø550 мм |
|---|---|
| Диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø320 / Ø250 мм |
| Максимальная длина обработки | 450 мм |
| Главный шпиндель | A2-6 |
| Конус отверстия главного шпинделя | Ø70, 1:20 |
| Отверстие главного шпинделя | Ø62 мм |
| Максимальный пруток | Ø50 мм |
| Патрон главного шпинделя | 8", гидравлический полый, 3-кулачковый |
| Частота вращения главного шпинделя | 50–3500 об/мин |
| Мощность главного шпинделя | 11 / 16,5 кВт |
| Противошпиндель | A2-5 |
| Конус отверстия противошпинделя | Ø60, 1:20 |
| Отверстие противошпинделя | Ø56 мм |
| Максимальный проход через противошпиндель | Ø42 мм |
| Патрон противошпинделя | 6", гидравлический полый, 3-кулачковый |
| Частота вращения противошпинделя | 50–5000 об/мин |
| Мощность противошпинделя | 10,9 / 15 кВт |
| Направляющие | Линейные |
| Быстрые перемещения X / Z | 18 / 18 м/мин |
| Ход X | 235 мм |
| Ход Y | ±50 мм |
| Ход Z | 550 мм |
| Ход противошпинделя | 550 мм |
| Ось C | Да, стандартная комплектация |
| Револьверная головка | Горизонтальная 12-позиционная приводная револьверная головка с осью Y |
| Приводной инструмент | Да |
| Габариты Д × Ш × В | 3350 × 2050 × 2050 мм |
| Масса нетто с автоматическим стружкоудалителем | 5000 кг |
Чем CY-STC55mY отличается от STC55m
| Параметр | CY-STC55m | CY-STC55mY |
|---|---|---|
| Противошпиндель | Да | Да |
| C-ось | Да | Да |
| Приводной инструмент | Да | Да |
| Ось Y | Нет | Да, ±50 мм |
| Макс. диаметр обработки | Ø320 / Ø250 мм | Ø320 / Ø250 мм |
| Патроны | 8" + 6" | 8" + 6" |
| Основное отличие | Токарно-фрезерная обработка | Токарно-фрезерная обработка с перемещением по Y |
Когда нужна версия с осью Y
CY-STC55mY целесообразен, когда геометрия детали требует не только позиционирования шпинделя по C, но и смещения вращающегося инструмента относительно оси заготовки. Это расширяет возможности обработки сложных отверстий, пазов, плоскостей и других внеосевых элементов.
Если такие операции отсутствуют, CY-STC55m может быть более рациональным вариантом. Если же требуются только токарные операции с обработкой двух сторон, следует рассмотреть базовый CY-STC55.
Стандартная комплектация
- управляемая C-ось;
- ось Y с ходом ±50 мм;
- горизонтальная 12-позиционная приводная револьверная головка с осью Y;
- 8" гидравлический полый 3-кулачковый патрон главного шпинделя;
- 6" гидравлический полый 3-кулачковый патрон противошпинделя;
- автоматический стружкоудалитель.
Дополнительные опции
- ручной стружкосборник;
- маслоотделитель;
- контроль инструмента;
- контроль детали;
- водяной и воздушный пистолет;
- насос СОЖ высокого давления;
- система удаления масляного тумана;
- автоматическое устройство подачи заготовок;
- обдув патрона;
- автоматическая защитная дверь.
