Токарный станок с ЧПУ CY-K55/1050

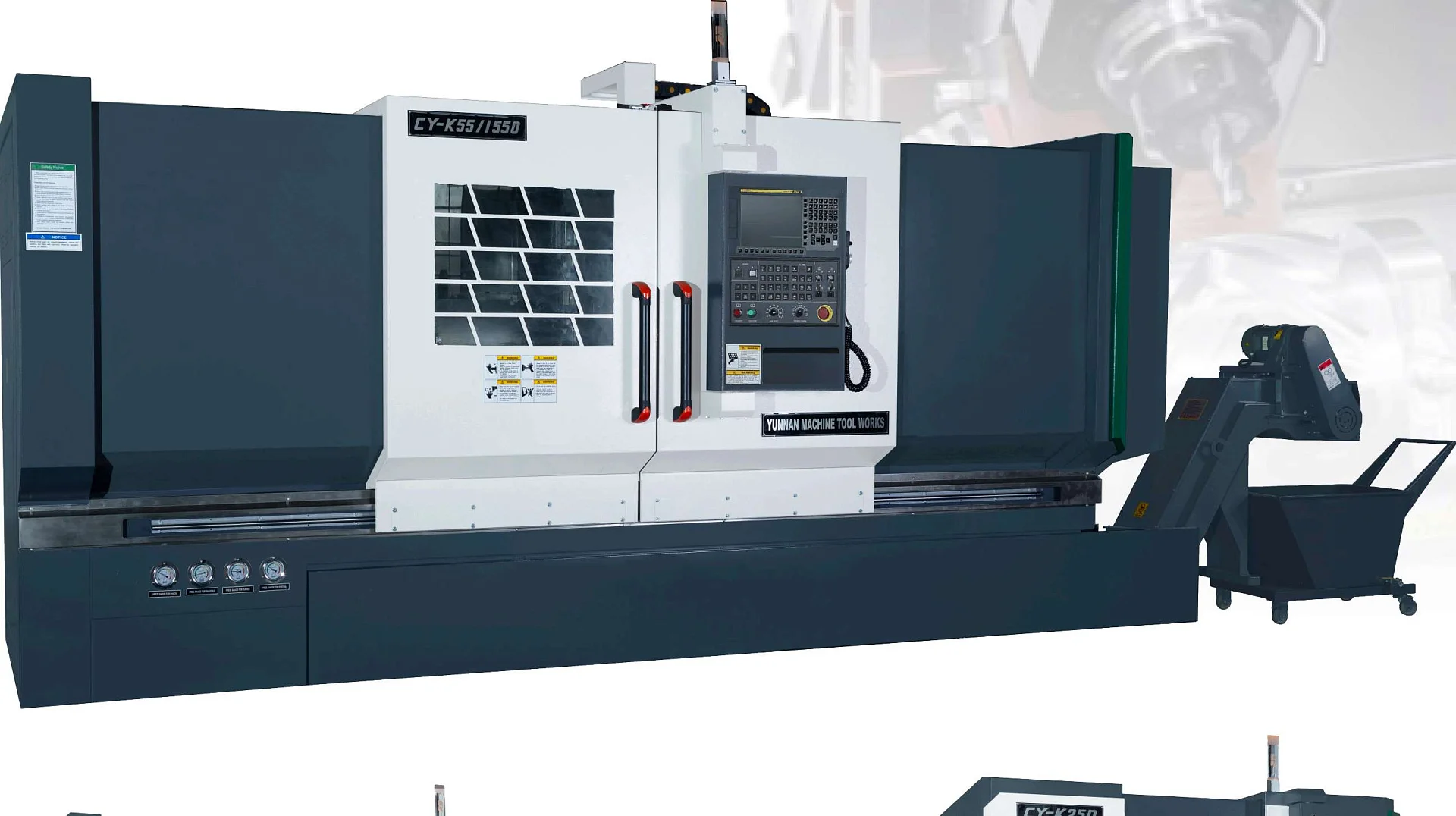

CY-K55/1050 — горизонтальный токарный станок с ЧПУ производства Yunnan CY Group с наклонной станиной 45°, линейными направляющими, шпинделем A2-6 и 8-позиционной сервоприводной револьверной головкой.
Исполнение /1050 имеет расстояние между центрами 1050 мм и максимальную длину обработки 1000 мм. Максимальный диаметр обработки дисковой детали составляет Ø360 мм, вальной детали — Ø320 мм.
Станок ориентирован на производительное наружное и внутреннее точение, растачивание, обработку торцов, канавок и резьб деталей среднего типоразмера.
Токарная обработка деталей длиной до 1000 мм
CY-K55/1050 рассчитан на предприятия, которым требуется универсальный токарный станок с ЧПУ для обработки средних и достаточно длинных деталей без необходимости в приводном инструменте и оси Y.
Обработка до Ø360 мм
Максимальный диаметр обработки дисковой детали составляет Ø360 мм, вальной детали — Ø320 мм.
Рабочая длина 1000 мм
Расстояние между центрами составляет 1050 мм, максимальная длина резания — 1000 мм.
Шпиндель A2-6
Отверстие шпинделя Ø62 мм обеспечивает работу с прутковой заготовкой диаметром до Ø50 мм.
8-позиционная револьверная головка
Горизонтальная сервоприводная головка обеспечивает автоматическую смену токарного инструмента в ходе технологического цикла.
Для каких деталей подходит CY-K55/1050
Валы
Обработка валовых деталей длиной до 1000 мм и диаметром до Ø320 мм с поддержкой гидравлической задней бабкой.
Фланцы и ступицы
Точение наружных и внутренних диаметров, торцов, посадочных поверхностей и канавок.
Втулки и муфты
Подходит для наружного точения, растачивания отверстий, обработки торцов и резьбовых элементов.
Серийные токарные детали
Гидравлический патрон и автоматическая смена инструмента позволяют использовать станок в серийном производстве.
Технические характеристики CY-K55/1050
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Максимальный диаметр обработки, диск / вал | Ø360 / Ø320 мм |
| Расстояние между центрами | 1050 мм |
| Максимальная длина обработки | 1000 мм |
| Конец шпинделя | A2-6 |
| Конус отверстия шпинделя | Ø70, 1:20 |
| Отверстие шпинделя | Ø62 мм |
| Максимальный диаметр прутка | Ø50 мм |
| Патрон | 8", гидравлический полый трёхкулачковый |
| Диапазон частоты вращения шпинделя | 50–3500 об/мин |
| Мощность шпиндельного двигателя | 11 / 15 кВт |
| Наклон станины | 45° |
| Направляющие | Линейные направляющие качения |
| Ход по оси X | 250 мм |
| Ход по оси Z | 1050 мм |
| Быстрые перемещения X / Z | 24 / 24 м/мин |
| Ось Y | Нет |
| Ось C | Нет в стандартном исполнении |
| Револьверная головка | Горизонтальная сервоприводная, 8 позиций |
| Размер токарной державки | 25 × 25 мм |
| Диаметр расточной оправки | Ø40 мм |
| Приводной инструмент | Нет |
| Диаметр пиноли задней бабки | Ø110 мм |
| Ход пиноли | 100 мм |
| Конус пиноли | MT4 |
| Габариты Д × Ш × В | 3850 × 2000 × 2100 мм |
| Масса нетто с автоматическим стружкоудалением | 4300 кг |
Наклонная станина и линейные направляющие
Серия CY-K55 построена на цельной наклонной станине с углом 45°. В таблице характеристик производитель указывает линейные направляющие.
Для осей X и Z предусмотрены быстрые перемещения до 24 м/мин. Ход X составляет 250 мм, ход Z в исполнении /1050 — 1050 мм.
Шпиндель для прутка до Ø50 мм
CY-K55/1050 оснащается шпинделем A2-6 с отверстием Ø62 мм. Максимальный проходной диаметр прутка составляет Ø50 мм.
Диапазон частоты вращения шпинделя — 50–3500 об/мин, мощность двигателя — 11/15 кВт. В стандартной комплектации используется 8-дюймовый гидравлический полый трёхкулачковый патрон.
Гидравлическая задняя бабка
Для обработки длинных валовых деталей CY-K55 штатно оснащается гидравлической задней бабкой. Производитель указывает пиноль диаметром Ø110 мм, ход 100 мм и конус MT4.
CY-K55/1050 или CY-K55mY
| Параметр | CY-K55/1050 | CY-K55mY |
|---|---|---|
| Назначение | Токарная обработка | Токарно-фрезерная обработка |
| Ось C | Нет | Да |
| Ось Y | Нет | ±45 мм |
| Приводной инструмент | Нет | Да |
| Револьверная головка | 8-позиционная сервоприводная | BMT45, 12 позиций |
| Макс. диаметр обработки | Ø360 / Ø320 мм | Ø280 / Ø250 мм |
| Шпиндель | A2-6 | A2-6 |
| Макс. пруток | Ø50 мм | Ø50 мм |
Если на детали выполняются только токарные переходы, CY-K55 является более рациональной конфигурацией: у него проще инструментальная система и одновременно больше допустимый диаметр обработки.
Версию CY-K55mY следует выбирать, если необходимо выполнять отверстия, пазы, лыски и другие фрезеруемые элементы за тот же установ.
Почему ход Z больше максимальной длины обработки
Для исполнения /1050 производитель указывает ход оси Z 1050 мм, а максимальную длину резания — 1000 мм.
Поэтому в каталоге ИНКОР эти параметры необходимо хранить отдельно: в фильтре «Макс. длина обработки» — 1000 мм, в паспортной характеристике «Ход оси Z» — 1050 мм.
Подбор CY-K55/1050 под производство
Для проверки станка под конкретную задачу желательно предоставить чертёж детали, материал, размеры и массу заготовки, способ закрепления и планируемую программу выпуска.
Это позволит проверить фактическую рабочую зону, подобрать патрон, инструментальную оснастку, вариант системы ЧПУ и дополнительное оборудование.
