Двухшпиндельный токарный станок с ЧПУ CY-STC55

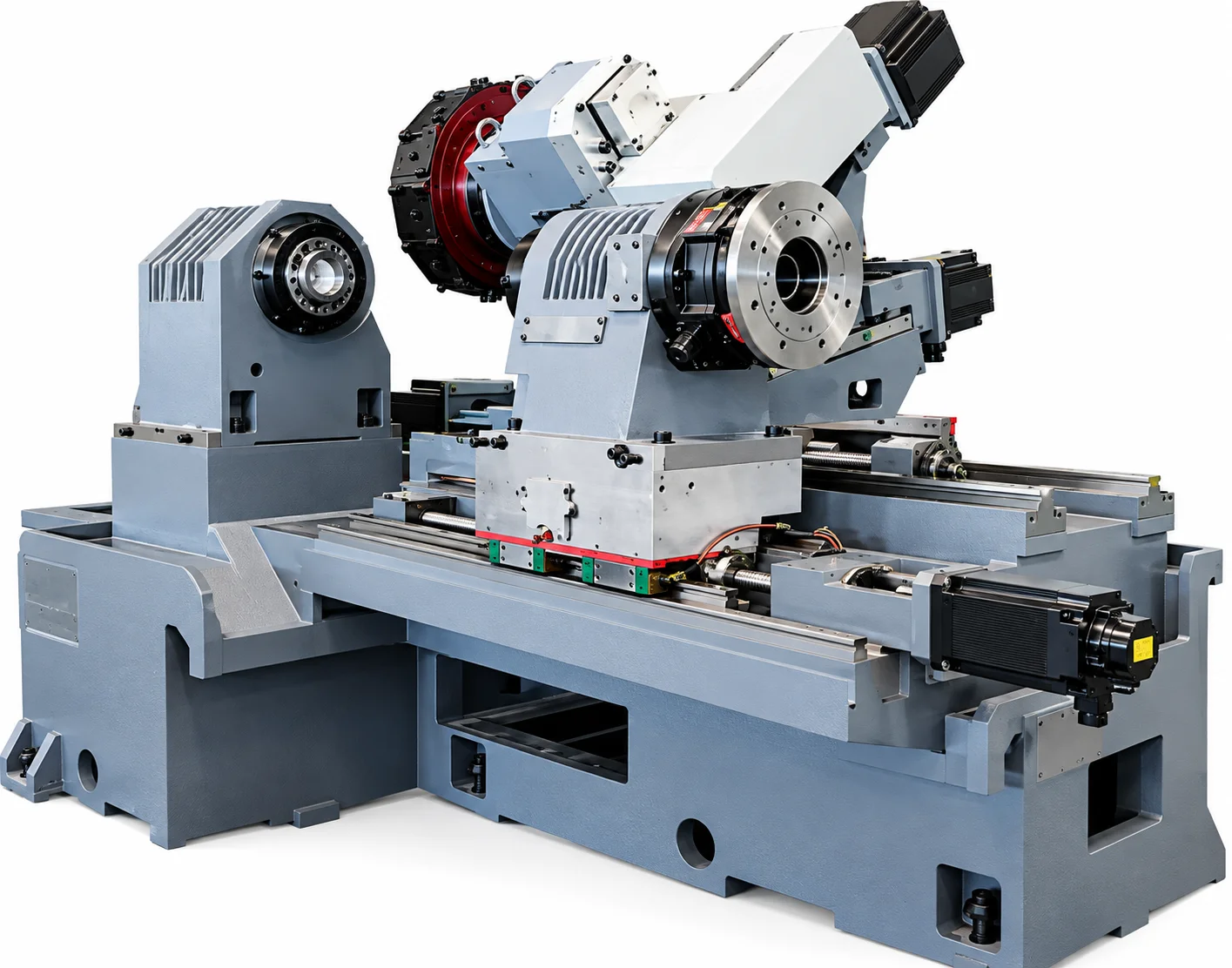

CY-STC55 — горизонтальный токарный станок с ЧПУ производства Yunnan CY Group с главным и противошпинделем, цельнолитой наклонной станиной и 12-позиционной сервоприводной револьверной головкой.
Главный шпиндель A2-6 рассчитан на пруток до Ø50 мм, противошпиндель A2-5 — до Ø42 мм. Максимальный диаметр обработки составляет Ø320 мм, максимальная длина обработки — 450 мм.
Ключевое преимущество CY-STC55 — возможность передачи детали с главного шпинделя на противошпиндель. Это позволяет организовать обработку первой и второй стороны детали в рамках одного автоматизированного цикла.
Обработка детали с двух сторон
В отличие от обычного токарного станка с задней бабкой, CY-STC55 оснащён полноценным противошпинделем. Он может использоваться для перехвата заготовки после выполнения операций со стороны главного шпинделя.
Такая компоновка особенно полезна при серийном производстве деталей, которые необходимо обрабатывать с двух сторон. Она позволяет сократить ручные переустановки и организовать более последовательный автоматический технологический цикл.
Главный шпиндель A2-6
Отверстие Ø62 мм, проход прутка до Ø50 мм, диапазон 50–3500 об/мин.
Противошпиндель A2-5
Отверстие Ø56 мм, проход до Ø42 мм и частота вращения до 5000 об/мин.
12 инструментов
Горизонтальная 12-позиционная сервоприводная револьверная головка обеспечивает автоматическую смену токарного инструмента.
Ход противошпинделя 550 мм
Перемещение противошпинделя позволяет выполнять перехват детали в автоматическом цикле.
Для каких задач подходит CY-STC55
Детали из прутка
Главный шпиндель рассчитан на пруток до Ø50 мм, что делает станок подходящим для серийной обработки прутковых заготовок.
Втулки и муфты
Возможна последовательная обработка наружных и внутренних поверхностей, торцов, канавок и резьб с двух сторон детали.
Ступицы и фланцевые детали
Максимальный диаметр обработки до Ø320 мм позволяет работать не только с прутком, но и с отдельными штучными заготовками.
Серийное производство
Два шпинделя особенно эффективны там, где требуется минимизировать ручной перехват детали между первой и второй установкой.
Технические характеристики CY-STC55
| Максимальный диаметр над станиной | Ø550 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø360 мм |
| Макс. диаметр обработки, диск / вал | Ø320 / Ø250 мм |
| Максимальная длина обработки | 450 мм |
| Главный шпиндель | A2-6 |
| Отверстие главного шпинделя | Ø62 мм |
| Максимальный пруток | Ø50 мм |
| Патрон главного шпинделя | 8", гидравлический полый трёхкулачковый |
| Частота вращения главного шпинделя | 50–3500 об/мин |
| Мощность главного шпинделя | 11 / 16,5 кВт |
| Противошпиндель | A2-5 |
| Отверстие противошпинделя | Ø56 мм |
| Макс. проход через противошпиндель | Ø42 мм |
| Патрон противошпинделя | 6", гидравлический полый трёхкулачковый |
| Частота вращения противошпинделя | 50–5000 об/мин |
| Мощность противошпинделя | 10,9 / 15 кВт |
| Направляющие | Линейные направляющие |
| Ход X | 235 мм |
| Ход Z | 550 мм |
| Ход противошпинделя | 550 мм |
| Быстрые перемещения X / Z | 18 / 18 м/мин |
| Ось Y | Нет |
| Револьверная головка | Горизонтальная сервоприводная, 12 позиций |
| Приводной инструмент | Нет |
| Габариты Д × Ш × В | 3350 × 2050 × 2050 мм |
| Масса нетто с автоматическим стружкоудалением | 5000 кг |
Главный шпиндель и противошпиндель
Главный шпиндель CY-STC55 выполнен с присоединением A2-6, отверстием Ø62 мм и проходом прутка до Ø50 мм. Стандартно устанавливается 8-дюймовый гидравлический полый трёхкулачковый патрон.
Противошпиндель имеет исполнение A2-5, отверстие Ø56 мм и допускает проход до Ø42 мм. Его максимальная частота вращения составляет 5000 об/мин. В стандартную комплектацию входит 6-дюймовый гидравлический полый патрон.
CY-STC55 или обычный CY-K55
| Параметр | CY-STC55 | CY-K55 |
|---|---|---|
| Противошпиндель | Да | Нет |
| Главный шпиндель | A2-6 | A2-6 |
| Пруток | до Ø50 мм | до Ø50 мм |
| Макс. диаметр обработки | Ø320 / Ø250 мм | Ø360 / Ø320 мм |
| Инструментальных позиций | 12 | 8 в стандартной комплектации |
| Основное преимущество | Обработка двух сторон детали | Классическая токарная обработка |
CY-STC55 имеет смысл выбирать не просто из-за наличия второго шпинделя. Его основная ценность — возможность построить технологический процесс с автоматическим перехватом детали и обработкой второй стороны.
Если такой перехват не требуется, обычная серия CY-K55 может оказаться более рациональным решением.
Стандартная комплектация
- горизонтальная 12-позиционная сервоприводная револьверная головка;
- 8" гидравлический полый трёхкулачковый патрон главного шпинделя;
- 6" гидравлический полый трёхкулачковый патрон противошпинделя;
- автоматический стружкоудалитель.
Опции
- ручной стружкосборник;
- маслоотделитель;
- система контроля инструмента;
- система контроля детали;
- водяной и воздушный пистолет;
- насос СОЖ высокого давления;
- маслоуловитель / система удаления масляного тумана;
- автоматическое устройство подачи заготовки;
- обдув патрона;
- автоматическая защитная дверь.
