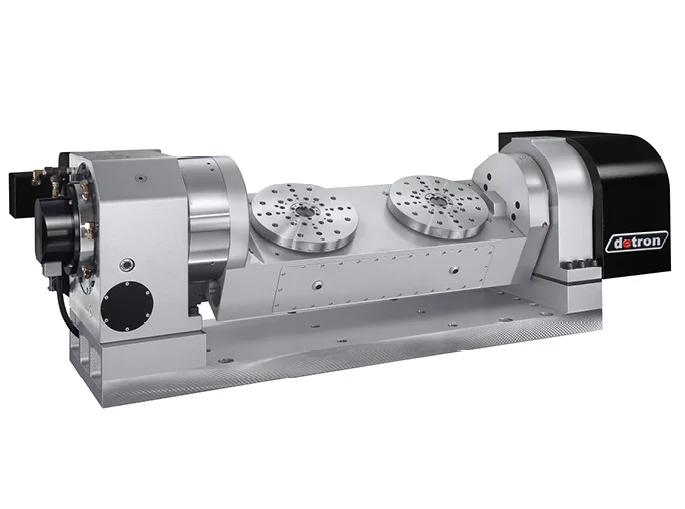

Detron GTFAE-255H-2W-400 — двухпозиционный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Две планшайбы Ø255 мм с межосевым расстоянием 400 мм позволяют организовать производительную обработку нескольких заготовок и интегрировать оборудование в автоматизированные линии.
Две позиции для серийной 5-осевой обработки
GTFAE-255H-2W-400 сочетает две поворотные рабочие позиции с общей наклонной координатой. Такая компоновка ориентирована на серийное производство, где необходимо разместить несколько заготовок и сократить вспомогательное время.
Межосевое расстояние составляет 400 мм, а максимальный диаметр вращения заготовки — 390 мм. Гидравлическая фиксация обеспечивает высокий момент зажима поворотной и наклонной осей.

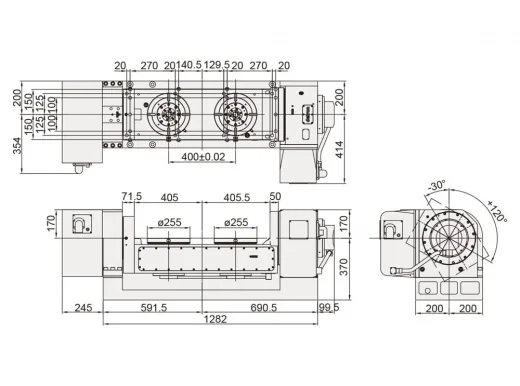

Характеристики Detron GTFAE-255H-2W-400
| Категория | 5-я ось |
|---|---|
| Тип | многошпиндельный наклонно-поворотный стол |
| Количество поворотных позиций | 2 |
| Диаметр планшайбы | Ø255 мм |
| Диаметр центрального отверстия | Ø50H7 мм |
| Межосевое расстояние | 400 мм |
| Максимальный диаметр вращения детали | 390 мм |
| Высота стола, горизонтально | 370 мм |
| Высота центра, вертикально | 370 мм |
| Т-образный паз | 12H7 мм |
| Тип тормоза | гидравлический |
| Рабочее давление | 5 МПа |
| Передаточное отношение R / T | 1:90 / 1:120 |
| Максимальная скорость R / T | 22,2 / 20 об/мин |
| Момент зажима R / T | 900 / 2500 Н·м |
| Допустимая нагрузка, горизонтально | 100 кг |
| Допустимая нагрузка при наклоне 0–90° | 75 кг |
| Допустимый момент дисбаланса | 130 Н·м |
| Допустимый момент инерции нагрузки | 0,8 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 550 Н·м |
| Масса без сервомоторов | 856 кг |
Особенности GTFAE-255H-2W-400
Что проверить перед установкой
- Поддержку дополнительных управляемых осей системой ЧПУ.
- Рабочую зону при наклоне от −30° до +120°.
- Максимальный диаметр вращения детали — 390 мм.
- Межосевое расстояние рабочих позиций — 400 мм.
- Суммарную массу заготовок и технологической оснастки.
- Допустимый момент дисбаланса — 130 Н·м.
- Допустимый момент инерции нагрузки — 0,8 кг·м².
- Грузоподъемность станка с учетом массы стола 856 кг.
- Наличие гидравлической системы с рабочим давлением 5 МПа.
