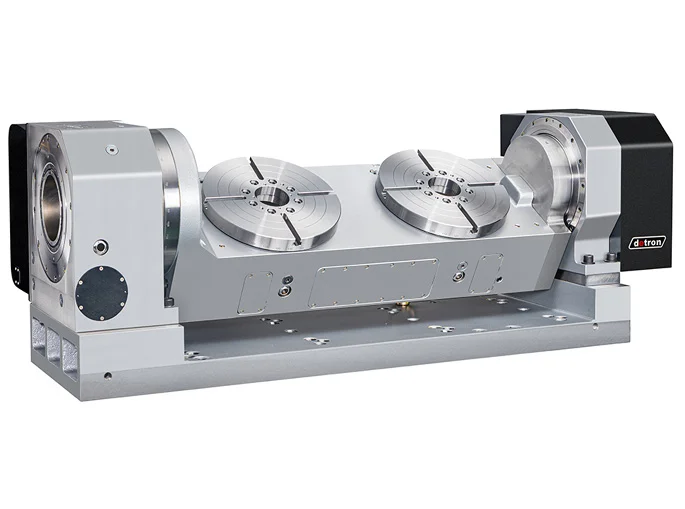

Detron GTFAE-320H-2W-450 — двухпозиционный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Две планшайбы Ø320 мм расположены с межосевым расстоянием 450 мм. Многошпиндельная trunnion-компоновка предназначена для производительной обработки нескольких заготовок и интеграции в автоматизированные производственные участки.
Две рабочие позиции Ø320 мм для серийной обработки
GTFAE-320H-2W-450 — старшая модель стандартной серии многошпиндельных столов GTFAE-2W. Две поворотные позиции позволяют устанавливать несколько заготовок и использовать 5-осевую обработку в серийном производстве.
Межосевое расстояние составляет 450 мм, максимальный диаметр вращения детали — 440 мм. Поворотные оси R и общая наклонная ось T позволяют изменять пространственное положение заготовок относительно инструмента без повторного базирования.

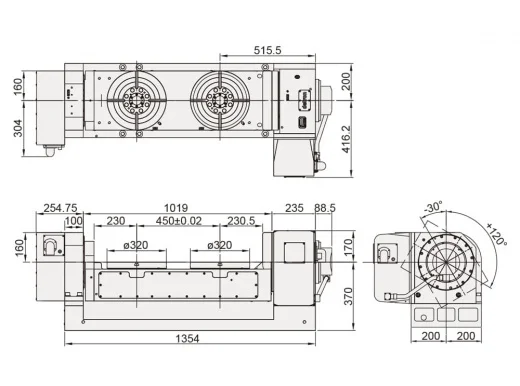

Характеристики Detron GTFAE-320H-2W-450
| Категория | 5-я ось |
|---|---|
| Тип | многошпиндельный наклонно-поворотный стол |
| Количество поворотных позиций | 2 |
| Диаметр планшайбы | Ø320 мм |
| Диаметр центрального отверстия | Ø50H7 мм |
| Межосевое расстояние | 450 мм |
| Максимальный диаметр вращения детали | 440 мм |
| Высота стола, горизонтально | 370 мм |
| Высота центра, вертикально | 370 мм |
| Ширина Т-образного паза | 12H7 мм |
| Тип тормоза | гидравлический |
| Рабочее давление | 5 МПа |
| Передаточное отношение R / T | 1:90 / 1:120 |
| Максимальная скорость R / T | 22,2 / 20 об/мин |
| Скорость сервомотора R / T | 2000 / 2400 об/мин |
| Момент зажима R / T | 1600 / 2800 Н·м |
| Допустимая нагрузка, горизонтально | 120 кг |
| Допустимая нагрузка при наклоне 0–90° | 85 кг |
| Допустимый момент дисбаланса | 150 Н·м |
| Допустимый момент инерции нагрузки | 1,0 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность позиционирования R / T | 20 / 60 угл. сек. |
| Повторяемость R / T | 6 / 8 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 550 Н·м |
| Масса без сервомоторов | 824 кг |
Особенности GTFAE-320H-2W-450
Что проверить перед установкой
- Поддержку дополнительных управляемых осей системой ЧПУ.
- Рабочую зону во всем диапазоне наклона −30°…+120°.
- Максимальный диаметр вращения детали — 440 мм.
- Межосевое расстояние рабочих позиций — 450 мм.
- Суммарную массу деталей и технологической оснастки.
- Допустимый момент дисбаланса — 150 Н·м.
- Допустимый момент инерции нагрузки — 1,0 кг·м².
- Грузоподъемность станка с учетом массы стола 824 кг.
- Наличие гидравлической системы с рабочим давлением 5 МПа.
Вопросы по Detron GTFAE-320H-2W-450
Что означает 2W-450 в обозначении модели?
Какую нагрузку допускает GTFAE-320H-2W-450?
Как фиксируются оси GTFAE-320H-2W-450?
Какой максимальный диаметр вращения детали?
Можно ли увеличить расстояние между поворотными осями?
Какие данные нужны для подбора?
Подберем Detron GTFAE-320H-2W-450 под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим рабочую зону, компоновку двух позиций, нагрузки, сервоприводы и технологическую оснастку.
