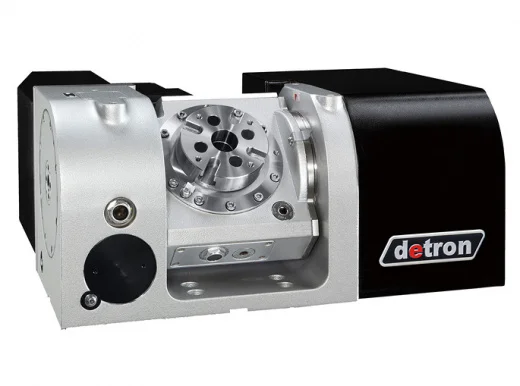

Detron GFA-101S — компактный наклонно-поворотный стол с ЧПУ для организации 5-осевой обработки на обрабатывающем центре. Две управляемые оси позволяют не только поворачивать заготовку, но и наклонять ее в диапазоне от −30° до +120°. Диаметр планшайбы — 100 мм, минимальный задаваемый угол — 0,001°.
Назначение Detron GFA-101S
GFA-101S позволяет добавить к трехосевому обрабатывающему центру две программно управляемые координаты: поворотную ось R и наклонную ось T. Заготовку можно ориентировать относительно инструмента без ручного переустанова.
Такая схема применяется при обработке деталей со сложной пространственной геометрией, наклонными отверстиями, поверхностями под разными углами и элементами, расположенными на нескольких сторонах детали.
Компактная планшайба Ø100 мм делает GFA-101S прежде всего решением для небольших деталей, когда важны доступ инструмента, количество обрабатываемых сторон и возможность точно менять пространственное положение заготовки.

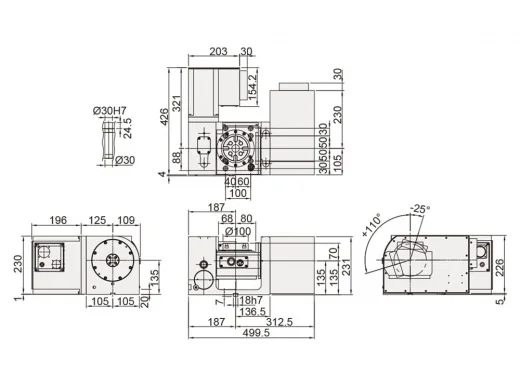

Характеристики Detron GFA-101S
| Категория | 5-я ось |
|---|---|
| Тип | наклонно-поворотный стол с ЧПУ |
| Количество управляемых осей стола | 2 — поворотная R и наклонная T |
| Диаметр рабочего стола | Ø100 мм |
| Диаметр центрального отверстия | Ø30H7 мм |
| Высота стола, горизонтальное положение | 205 мм |
| Высота центра, вертикальное положение | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический |
| Рабочее давление зажима | 0,55–0,7 МПа |
| Передаточное отношение, ось R | 1:90 |
| Передаточное отношение, ось T | 1:90 |
| Разрешение | 0,001° |
| Диапазон наклона | −30°…+120° |
| Масса без сервомоторов | 135 кг |
Поворотная и наклонная оси

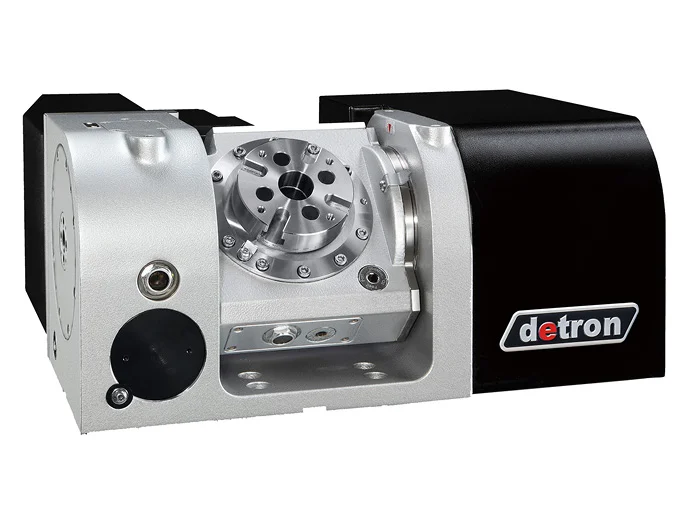

Конструкция GFA-101S
В приводе поворотной и наклонной осей используется двухзаходная червячная передача. Detron применяет высокоточный перекрестно-роликовый подшипник, а для фиксации осей — усиленную пневматическую тормозную систему.
Такая конструкция рассчитана на работу не только в фиксированных индексных положениях, но и на задачи, где требуется управлять пространственной ориентацией заготовки непосредственно из программы станка.
Что проверить перед установкой
- Поддерживает ли система ЧПУ станка управление двумя дополнительными осями.
- Размер рабочей зоны при крайних положениях наклонной оси от −30° до +120°.
- Возможные столкновения детали, приспособления, шпинделя и элементов станка при наклоне.
- Массу и максимальный габарит обрабатываемой детали.
- Положение центра тяжести относительно осей R и T.
- Момент инерции заготовки и приспособления.
- Совместимость сервомоторов обеих осей с системой управления станка.
- Возможность подключения пневмосистемы с давлением 0,55–0,7 МПа.
Вопросы по Detron GFA-101S
Detron GFA-101S — это 4-я или 5-я ось?
Можно ли с GFA-101S обрабатывать деталь с нескольких сторон?
Какой диапазон наклона у GFA-101S?
Можно ли установить GFA-101S на обычный трехосевой станок?
Чем GFA-101S отличается от поворотных столов серии GXA?
С какими системами ЧПУ можно интегрировать GFA-101S?
Что нужно предоставить для подбора GFA-101S?
Проверим GFA-101S под ваш станок и деталь
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим рабочую зону и диапазон наклона, подберем сервоприводы и конфигурацию стола.
