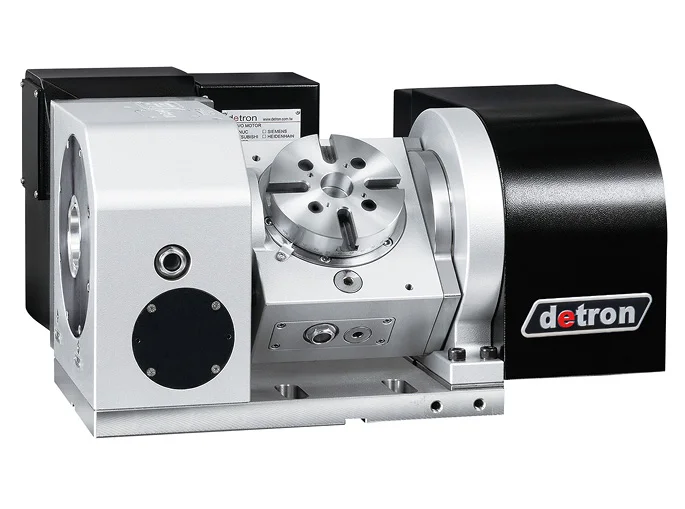

Detron GFA-125S — компактный наклонно-поворотный стол с ЧПУ для 5-осевой обработки. Планшайба Ø125 мм поворачивается вокруг оси R, а наклонная ось T позволяет менять положение детали в диапазоне от −30° до +120°. Это дает доступ к нескольким сторонам заготовки за один установ и сокращает количество ручных переустановов.
Для 5-осевой обработки небольших деталей
GFA-125S добавляет к трехосевому обрабатывающему центру две управляемые координаты — поворот R и наклон T. Заготовку можно развернуть к инструменту нужной стороной непосредственно по программе ЧПУ.
Это особенно удобно для деталей, где отверстия, пазы и фрезеруемые поверхности расположены с разных сторон или под углом. Вместо нескольких установов деталь остается в одном приспособлении, а необходимое положение задается самим столом.

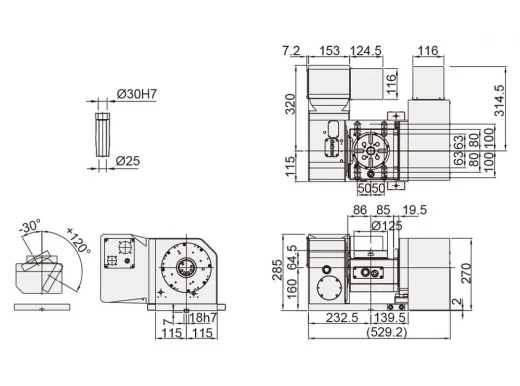

Характеристики Detron GFA-125S
| Категория | 5-я ось |
|---|---|
| Тип стола | наклонно-поворотный с ЧПУ |
| Управляемые оси | R — поворот, T — наклон |
| Диаметр планшайбы | Ø125 мм |
| Центральное отверстие | Ø30H7 мм |
| Высота стола, горизонтальное положение | 224,5 мм |
| Высота центра, вертикальное положение | 160 мм |
| Т-образный паз | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип тормоза | пневматический |
| Рабочее давление | 0,55–0,7 МПа |
| Передаточное отношение R / T | 1:90 / 1:90 |
| Максимальная скорость R / T | 44,4 / 44,4 об/мин |
| Момент зажима R / T | 140 / 300 Н·м |
| Допустимая нагрузка, горизонтально | 50 кг |
| Допустимая нагрузка при наклоне 0–90° | 35 кг |
| Допустимый момент дисбаланса | 24 Н·м |
| Допустимый момент инерции нагрузки | 0,1 кг·м² |
| Разрешение | 0,001° |
| Точность позиционирования R / T | 40 / 60 угл. сек. |
| Повторяемость R / T, ISO 230-2 | 6 / 8 угл. сек. |
| Повторяемость R / T, JIS B6330 | 4 / 4 угл. сек. |
| Диапазон наклона | −30°…+120° |
| Допустимый момент резания | 85 Н·м |
| Максимальное количество каналов rotary joint | 3 |
| Масса без сервомоторов | 120 кг |
Что важно в конструкции GFA-125S
Что проверить перед установкой
- Поддерживает ли ЧПУ станка управление двумя дополнительными координатами.
- Достаточна ли рабочая зона станка при наклоне стола до −30° и +120°.
- Не возникает ли столкновений шпинделя, детали, приспособления и элементов станка при повороте и наклоне.
- Соответствует ли масса детали допустимым 50 кг в горизонтальном положении и 35 кг при наклоне.
- Где находится центр тяжести детали относительно поворотной и наклонной осей.
- Не превышает ли момент инерции нагрузки 0,1 кг·м².
- Какие сервомоторы потребуются для осей R и T под установленную систему ЧПУ.
- Есть ли на станке пневмосистема с необходимым рабочим давлением 0,55–0,7 МПа.
Вопросы по Detron GFA-125S
GFA-125S — это 4-я или 5-я ось?
Какую деталь по массе можно установить на GFA-125S?
Какой диапазон наклона у GFA-125S?
Как фиксируются оси GFA-125S?
Можно ли установить GFA-125S на трехосевой обрабатывающий центр?
Какие данные нужны для подбора GFA-125S?
