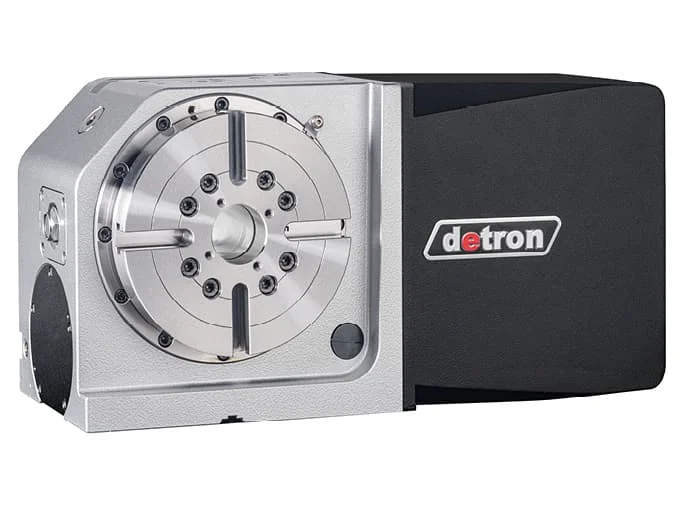

Detron RCX-170S/H — поворотный стол с ЧПУ и роликово-кулачковым приводом для организации дополнительной управляемой оси на фрезерном или многооперационном обрабатывающем центре. Модель оснащена планшайбой Ø170 мм и допускает горизонтальную нагрузку до 200 кг.
Роликово-кулачковый привод без люфта
В RCX-170S/H применяется роликово-кулачковый механизм с контактом качения. Конструкция обеспечивает высокую жёсткость, продолжительный ресурс и передачу движения без люфта между роликами и кулачком.
Стол доступен с пневматической или гидравлической системой фиксации. Момент зажима составляет 300 Н·м для пневматического исполнения и 450 Н·м для гидравлического исполнения.

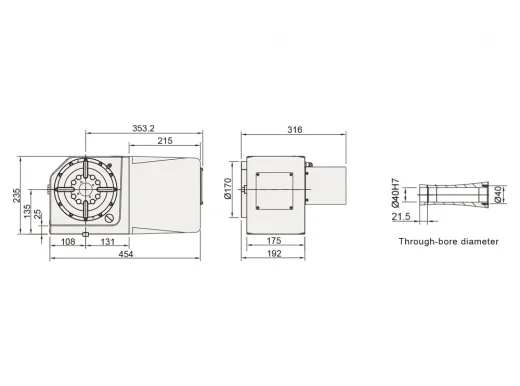

Характеристики Detron RCX-170S/H
| Категория | 4-я ось |
|---|---|
| Тип | поворотный стол с ЧПУ |
| Тип привода | роликово-кулачковый механизм |
| Диаметр планшайбы | Ø170 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Диаметр сквозного отверстия | Ø40 мм |
| Высота стола в горизонтальном положении | 192 мм |
| Высота центра в вертикальном положении | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический / гидравлический |
| Рабочее давление | 0,55–0,7 / 2,5 МПа |
| Момент зажима | 300 / 450 Н·м |
| Передаточное отношение | 1:20 |
| Максимальная скорость | 83,3 об/мин при 2000 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 0,72 кг·м² |
| Минимальный шаг задания | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 100 кг |
| Допустимая нагрузка, горизонтально | 200 кг |
| Допустимая нагрузка с задней бабкой | 200 кг |
| Допустимый момент кулачкового механизма | 206 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без сервомотора | 55 кг |
Особенности RCX-170S/H
Что проверить перед установкой
- Поддержку дополнительной управляемой оси системой ЧПУ.
- Совместимость сервомотора и привода с ЧПУ станка.
- Выбор пневматического или гидравлического исполнения.
- Рабочую зону с учётом планшайбы, патрона и заготовки.
- Массу детали и технологической оснастки.
- Стандартный момент инерции нагрузки — 0,72 кг·м².
- Допустимый момент кулачкового механизма — 206 Н·м.
- Грузоподъёмность станка с учётом массы стола 55 кг.
- Необходимость задней бабки и каналов rotary joint.
Вопросы по Detron RCX-170S/H
Нужно ли создавать отдельные карточки RCX-170S и RCX-170H?
Какую нагрузку допускает RCX-170S/H?
Чем отличаются варианты зажима?
Какой привод используется в RCX-170S/H?
Можно ли подвести рабочие среды к оснастке?
Какие данные нужны для подбора?
Подберем Detron RCX-170S/H под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону, нагрузки, сервопривод, вариант зажима и технологическую оснастку.
