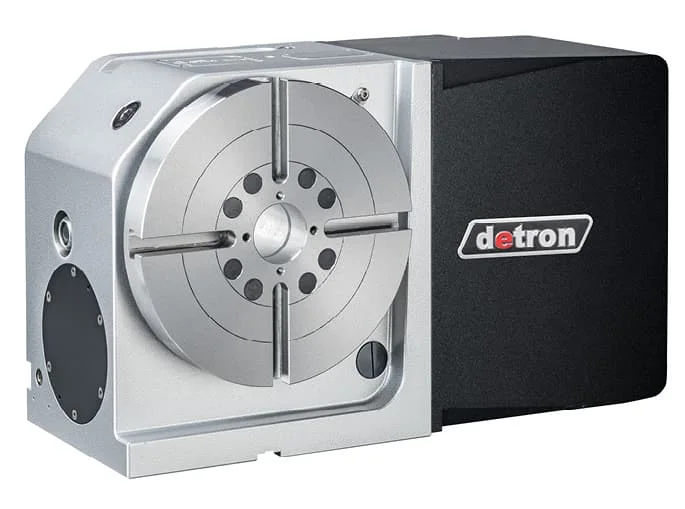

Detron RCX-210S/H — одноосевой поворотный стол с планшайбой диаметром 210 мм и роликово-кулачковым приводом. Модель предназначена для установки на вертикальные и горизонтальные обрабатывающие центры в качестве дополнительной управляемой оси.
Пневматическое исполнение RCX-210S и гидравлическое RCX-210H имеют одинаковые основные размеры и объединены производителем в одну модельную серию. Исполнения различаются рабочим давлением и моментом зажима.
Роликово-кулачковый привод без люфта
В механизме RCX-210S/H используется роликово-кулачковая передача с контактом качения. Такое решение обеспечивает высокую жесткость, устойчивость к продолжительной работе и отсутствие люфта в приводе. Коэффициент передачи механизма составляет 1:24, а заявленная производителем эффективность передачи превышает 80%.

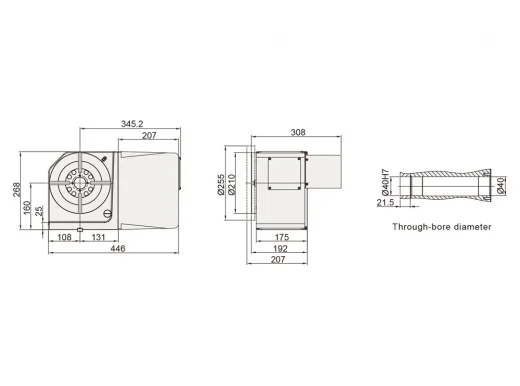

Технические характеристики Detron RCX-210S/H
| Диаметр планшайбы | Ø210 мм |
|---|---|
| Диаметр центрального отверстия | Ø40H7 |
| Диаметр сквозного отверстия | Ø40 мм |
| Высота стола при горизонтальной установке | 192 мм |
| Высота центра при вертикальной установке | 160 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический / гидравлический |
| Рабочее давление зажима | 0,55–0,7 / 2,5 МПа |
| Момент зажима | 400 / 600 Н·м |
| Передаточное отношение | 1:24 |
| Максимальная скорость | 83,3 об/мин при 2000 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 0,72 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 100 кг |
| Допустимая нагрузка, горизонтально | 200 кг |
| Допустимая нагрузка с задней бабкой | 200 кг |
| Допустимый момент кулачкового механизма | 280 Н·м |
| Максимальное количество каналов вращающегося соединения | 4 |
| Масса без сервомотора | 70 кг |
Параметры зажима указаны в последовательности: пневматическое исполнение RCX-210S / гидравлическое исполнение RCX-210H.
Особенности модели
- роликово-кулачковый привод с контактом качения;
- отсутствие люфта в передаточном механизме;
- планшайба диаметром 210 мм;
- сквозное отверстие диаметром 40 мм;
- пневматическое или гидравлическое исполнение зажима;
- нагрузка до 200 кг при горизонтальной установке;
- возможность установки вращающегося соединения с количеством каналов до четырех;
- возможность комплектации сервомотором под систему ЧПУ станка.
Что проверить перед установкой
- доступное пространство и допустимую нагрузку на стол станка;
- напряжение, мощность и присоединительные размеры сервомотора;
- совместимость сервопривода с системой ЧПУ;
- наличие пневматической или гидравлической системы требуемого давления;
- ориентацию установки и массу обрабатываемой детали;
- необходимость задней бабки и вращающегося соединения.
Частые вопросы
Нужно ли создавать отдельные карточки RCX-210S и RCX-210H?
Нет. Производитель объединяет пневматическое и гидравлическое исполнения в одну модель RCX-210S/H. Их основные размеры и характеристики одинаковы, а различия относятся к системе и моменту зажима.
Какую нагрузку выдерживает RCX-210S/H?
Допустимая нагрузка составляет 100 кг при вертикальной установке и 200 кг при горизонтальной установке. При использовании задней бабки допустимая нагрузка также составляет 200 кг.
Чем отличаются исполнения S и H?
RCX-210S оснащается пневматическим зажимом с рабочим давлением 0,55–0,7 МПа и моментом 400 Н·м. RCX-210H использует гидравлический зажим с давлением 2,5 МПа и моментом 600 Н·м.
Какой привод используется в поворотном столе?
В RCX-210S/H применяется роликово-кулачковый привод с контактом качения, обеспечивающий передачу движения без люфта.
Можно ли установить вращающееся соединение?
Да. Конструкция допускает установку вращающегося соединения с максимальным количеством каналов до четырех.
Какие данные нужны для подбора исполнения?
Для подбора необходимо указать модель станка и системы ЧПУ, ориентацию установки, массу и размеры детали, требуемый тип зажима, параметры сервомотора и необходимость дополнительных каналов.
Подбор поворотного стола RCX-210S/H
Специалисты ИНКОР помогут подобрать исполнение зажима, сервомотор и дополнительные опции с учетом параметров станка, системы ЧПУ и обрабатываемых деталей.
