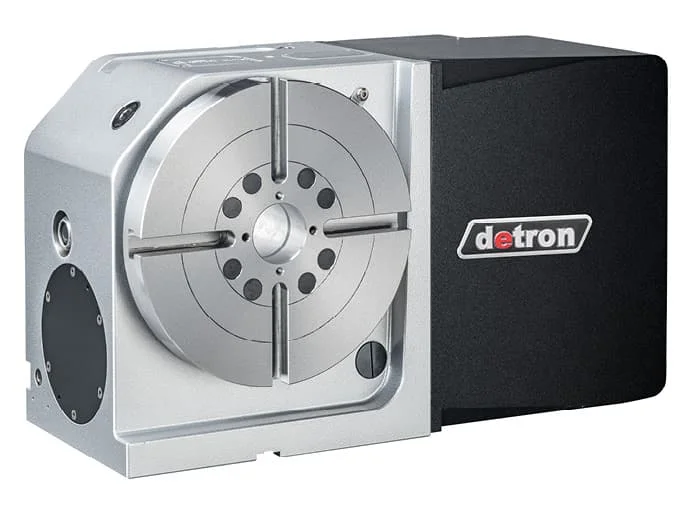

Detron RCX-250ES/H — одноосевой поворотный стол с планшайбой диаметром 255 мм и роликово-кулачковым приводом. Модель предназначена для установки на вертикальные и горизонтальные обрабатывающие центры в качестве дополнительной управляемой оси.
Пневматическое исполнение RCX-250ES и гидравлическое RCX-250H объединены производителем в одну модельную серию. Основные размеры и параметры точности одинаковы, а исполнения различаются рабочим давлением и моментом зажима.
Роликово-кулачковый привод
В конструкции RCX-250ES/H применяется роликово-кулачковая передача с контактом качения. Механизм обеспечивает высокую жесткость, точное позиционирование и передачу движения без люфта. Передаточное отношение составляет 1:24, а заявленная производителем эффективность передачи превышает 80%.
Технические характеристики Detron RCX-250ES/H

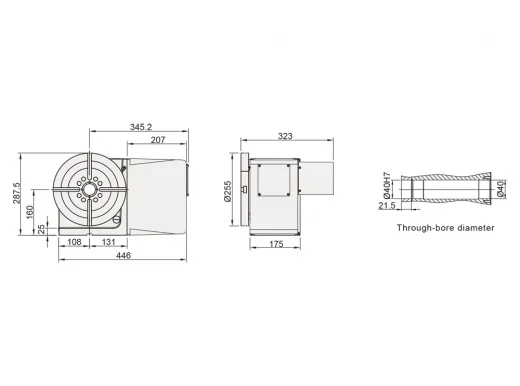

| Диаметр планшайбы | Ø255 мм |
|---|---|
| Диаметр центрального отверстия | Ø40H7 |
| Диаметр сквозного отверстия | Ø40 мм |
| Высота стола при горизонтальной установке | 207 мм |
| Высота центра при вертикальной установке | 160 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | пневматический / гидравлический |
| Рабочее давление зажима | 0,55–0,7 / 2,5 МПа |
| Момент зажима | 400 / 600 Н·м |
| Передаточное отношение | 1:24 |
| Максимальная скорость | 83,3 об/мин при 2000 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 0,72 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 100 кг |
| Допустимая нагрузка, горизонтально | 200 кг |
| Допустимая нагрузка с задней бабкой | 200 кг |
| Допустимый момент кулачкового механизма | 280 Н·м |
| Максимальное количество каналов вращающегося соединения | 4 |
| Масса без сервомотора | 78 кг |
Параметры зажима указаны в последовательности: пневматическое исполнение RCX-250ES / гидравлическое исполнение RCX-250H.
Особенности модели
- планшайба диаметром 255 мм;
- роликово-кулачковая передача без люфта;
- сквозное отверстие диаметром 40 мм;
- пневматический или гидравлический зажим;
- нагрузка до 200 кг при горизонтальной установке;
- разрешение программирования 0,001°;
- до четырех каналов вращающегося соединения;
- возможность комплектации сервомотором под систему ЧПУ станка.
Что учесть при подборе
- ориентацию стола на станке;
- массу, размеры и момент инерции заготовки;
- допустимую нагрузку на рабочий стол станка;
- совместимость сервопривода с системой ЧПУ;
- наличие пневматической или гидравлической станции;
- необходимость задней бабки и вращающегося соединения.
Частые вопросы
Нужно ли создавать отдельные карточки RCX-250ES и RCX-250H?
Нет. Производитель объединяет оба исполнения в одну модель RCX-250ES/H. Основные размеры и параметры точности одинаковы, а различия относятся к системе зажима.
Чем отличаются исполнения ES и H?
RCX-250ES оснащается пневматическим зажимом с давлением 0,55–0,7 МПа и моментом 400 Н·м. RCX-250H использует гидравлический зажим с давлением 2,5 МПа и моментом 600 Н·м.
Какую нагрузку выдерживает RCX-250ES/H?
Допустимая нагрузка составляет 100 кг при вертикальной и 200 кг при горизонтальной установке. При работе с задней бабкой допустимая нагрузка составляет 200 кг.
Какой привод используется в столе?
В RCX-250ES/H применяется роликово-кулачковый привод с контактом качения и передачей движения без люфта.
Можно ли подвести к приспособлению рабочие среды?
Да. Конструкция допускает установку вращающегося соединения с количеством каналов до четырех.
Какие данные нужны для подбора комплектации?
Необходимо указать модель станка и системы ЧПУ, ориентацию установки, массу и размеры заготовки, требуемый тип зажима, параметры сервомотора и необходимость дополнительных каналов.
