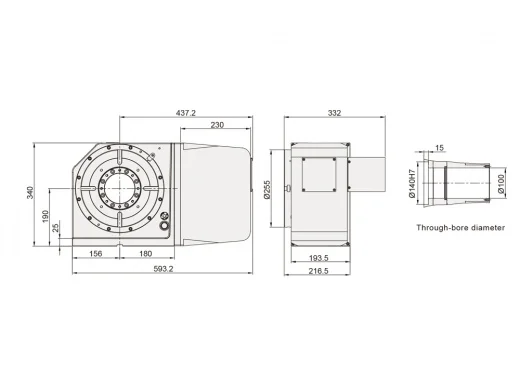

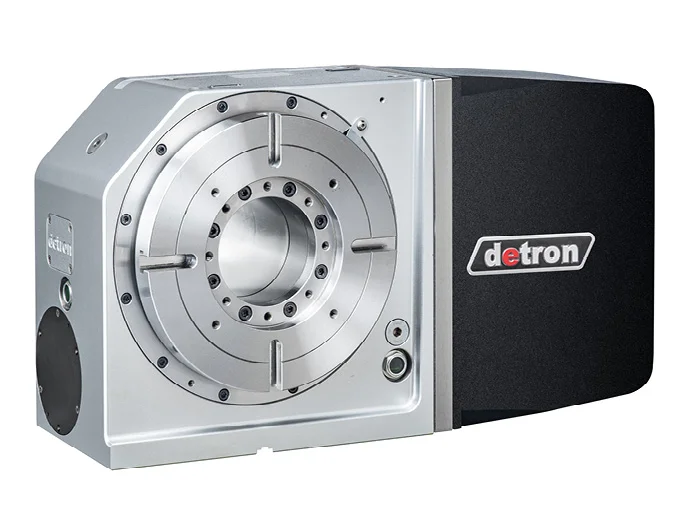

Detron RCX-255H — одноосевой поворотный стол с планшайбой диаметром 255 мм, роликово-кулачковым приводом и гидравлической системой зажима. Модель рассчитана на установку в качестве дополнительной управляемой оси вертикального или горизонтального обрабатывающего центра.
От моделей RCX-210S/H и RCX-250ES/H стол отличается увеличенным центральным и сквозным отверстием, более мощным зажимом и повышенной допустимой нагрузкой. Это позволяет использовать RCX-255H для установки более тяжелых деталей и приспособлений.
Роликово-кулачковый привод без люфта
В приводе RCX-255H применяется роликово-кулачковая передача с контактом качения. Такая конструкция обеспечивает высокую жесткость, точное позиционирование и передачу движения без люфта. Передаточное отношение механизма составляет 1:48.
Максимальная скорость планшайбы достигает 50 об/мин при частоте вращения сервомотора 2400 об/мин. Разрешение программирования составляет 0,001°.
Технические характеристики Detron RCX-255H
| Диаметр планшайбы | Ø255 мм |
|---|---|
| Диаметр центрального отверстия | Ø140H7 |
| Диаметр сквозного отверстия | Ø100 мм |
| Высота стола при горизонтальной установке | 216,5 мм |
| Высота центра при вертикальной установке | 190 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 1270 Н·м |
| Передаточное отношение | 1:48 |
| Максимальная скорость | 50 об/мин при 2400 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 2,43 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 150 кг |
| Допустимая нагрузка, горизонтально | 300 кг |
| Допустимая нагрузка с задней бабкой | 300 кг |
| Допустимое усилие FxL при зажиме | 20 000 Н |
| Допустимый изгибающий момент | 1700 Н·м |
| Допустимый момент кулачкового механизма | 800 Н·м |
| Максимальное количество каналов вращающегося соединения | 6 |
| Масса без сервомотора | 126 кг |
Параметры нагрузок и моментов необходимо проверять с учетом массы приспособления, вылета детали, режима обработки и требуемого коэффициента безопасности.
Преимущества RCX-255H
- роликово-кулачковая передача без люфта;
- гидравлический зажим с моментом 1270 Н·м;
- сквозное отверстие диаметром 100 мм;
- нагрузка до 300 кг при горизонтальной установке;
- допустимый момент кулачкового механизма 800 Н·м;
- разрешение программирования 0,001°;
- до шести каналов вращающегося соединения;
- возможность комплектации сервомотором под систему ЧПУ станка.
Что проверить перед установкой
- допустимую нагрузку на рабочий стол станка;
- габариты рабочей зоны и направление установки;
- массу, размеры и момент инерции заготовки;
- наличие гидравлической системы с давлением 5 МПа;
- совместимость сервомотора и системы ЧПУ;
- необходимость задней бабки и вращающегося соединения.
Частые вопросы
Какой тип зажима используется в RCX-255H?
Стол оснащен гидравлическим зажимом с рабочим давлением 5 МПа и моментом зажима 1270 Н·м.
Какую нагрузку выдерживает RCX-255H?
Допустимая нагрузка составляет 150 кг при вертикальной установке и 300 кг при горизонтальной установке. При использовании задней бабки допустимая нагрузка составляет 300 кг.
Какой диаметр сквозного отверстия?
Диаметр сквозного отверстия составляет 100 мм, а диаметр центрального посадочного отверстия — 140H7 мм.
Какой привод используется в поворотном столе?
В RCX-255H применяется роликово-кулачковый привод с контактом качения и передачей движения без люфта.
Можно ли установить вращающееся соединение?
Да. Конструкция допускает установку вращающегося соединения с максимальным количеством каналов до шести.
Какие данные нужны для подбора комплектации?
Для подбора необходимо указать модель станка и системы ЧПУ, ориентацию установки, массу и размеры детали, режимы обработки, параметры сервомотора и количество требуемых каналов.
