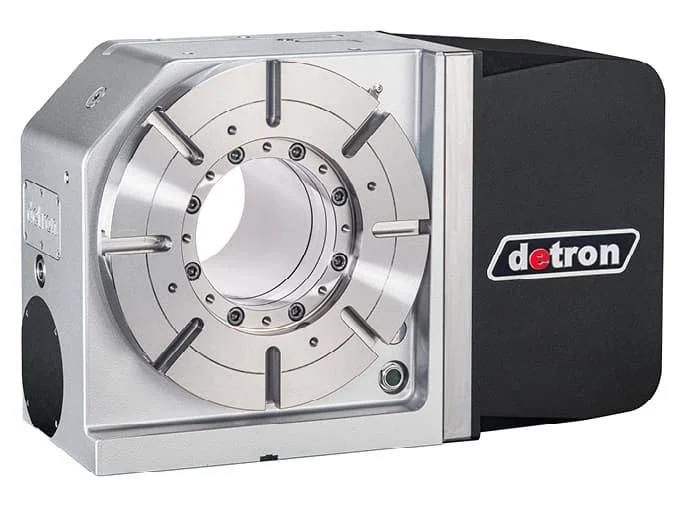

Detron RCX-320H — одноосевой поворотный стол с планшайбой диаметром 320 мм, роликово-кулачковым приводом и гидравлическим зажимом. Модель предназначена для оснащения вертикальных и горизонтальных обрабатывающих центров дополнительной управляемой осью.
Гидравлический зажим с моментом 1600 Н·м и допустимая горизонтальная нагрузка 400 кг позволяют использовать стол для обработки тяжелых деталей и установки массивных приспособлений. Сквозное отверстие диаметром 140 мм упрощает размещение заготовок и подвод рабочих сред.
Роликово-кулачковая передача
В приводе RCX-320H применяется роликово-кулачковый механизм с контактом качения. Конструкция обеспечивает высокую жесткость, точное позиционирование и передачу движения без люфта. Передаточное отношение составляет 1:48.
Максимальная скорость планшайбы достигает 50 об/мин при частоте вращения сервомотора 2400 об/мин. Разрешение программирования поворотной оси составляет 0,001°.

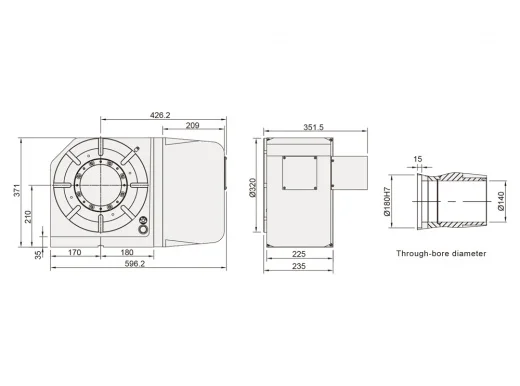

Технические характеристики Detron RCX-320H
| Диаметр планшайбы | Ø320 мм |
|---|---|
| Диаметр центрального отверстия | Ø180H7 |
| Диаметр сквозного отверстия | Ø140 мм |
| Высота стола при горизонтальной установке | 235 мм |
| Высота центра при вертикальной установке | 210 мм |
| Ширина Т-образного паза | 14H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 1600 Н·м |
| Передаточное отношение | 1:48 |
| Максимальная скорость | 50 об/мин при 2400 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 5,12 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 20 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 200 кг |
| Допустимая нагрузка, горизонтально | 400 кг |
| Допустимая нагрузка с задней бабкой | 400 кг |
| Допустимое усилие FxL при зажиме | 28 000 Н |
| Допустимый изгибающий момент | 3000 Н·м |
| Допустимый момент кулачкового механизма | 1098 Н·м |
| Максимальное количество каналов вращающегося соединения | 6 |
| Масса без сервомотора | 161 кг |
Допустимые нагрузки необходимо проверять с учетом массы приспособления, вылета центра тяжести, момента инерции детали, режимов обработки и требуемого коэффициента безопасности.
Преимущества RCX-320H
- планшайба диаметром 320 мм;
- роликово-кулачковая передача без люфта;
- гидравлический зажим с моментом 1600 Н·м;
- сквозное отверстие диаметром 140 мм;
- нагрузка до 400 кг при горизонтальной установке;
- допустимый момент кулачкового механизма 1098 Н·м;
- до шести каналов вращающегося соединения;
- возможность комплектации сервомотором под систему ЧПУ станка.
Что проверить перед установкой
- допустимую массу оборудования на рабочем столе станка;
- габариты рабочей зоны и положение магазина инструмента;
- массу, размеры и момент инерции обрабатываемой детали;
- наличие гидравлической системы с давлением 5 МПа;
- совместимость сервомотора с системой ЧПУ;
- необходимость задней бабки и вращающегося соединения.
Частые вопросы
Какой тип зажима используется в RCX-320H?
Стол оснащен гидравлическим зажимом с рабочим давлением 5 МПа и моментом зажима 1600 Н·м.
Какую нагрузку выдерживает RCX-320H?
Допустимая нагрузка составляет 200 кг при вертикальной установке и 400 кг при горизонтальной установке. При использовании задней бабки допустимая нагрузка составляет 400 кг.
Какой диаметр сквозного отверстия?
Диаметр сквозного отверстия составляет 140 мм, а диаметр центрального посадочного отверстия — 180H7 мм.
Какой привод используется в столе?
В RCX-320H применяется роликово-кулачковый привод с контактом качения и передачей движения без люфта.
Можно ли установить вращающееся соединение?
Да. Конструкция допускает установку вращающегося соединения с максимальным количеством каналов до шести.
Какие данные нужны для подбора комплектации?
Для подбора необходимо указать модель станка и системы ЧПУ, ориентацию установки, массу и размеры детали, режимы обработки, параметры сервомотора и количество требуемых каналов.
Подбор поворотного стола RCX-320H
Специалисты ИНКОР помогут проверить нагрузки, подобрать сервомотор, гидравлическую систему и дополнительные опции с учетом параметров станка и обрабатываемых деталей.
