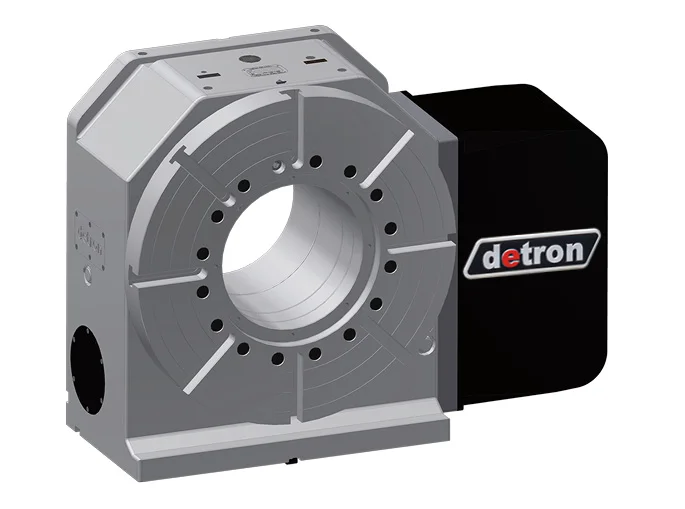

Detron RCX-500H — одноосевой поворотный стол с планшайбой диаметром 500 мм, роликово-кулачковым приводом и гидравлической системой зажима. Модель предназначена для интеграции в обрабатывающие центры, рассчитанные на работу с крупногабаритными и тяжелыми деталями.
Допустимая нагрузка при горизонтальном размещении составляет 800 кг. Центральное отверстие Ø260H7 и сквозной канал Ø220 мм позволяют устанавливать крупные заготовки и приспособления, а также организовать подвод гидравлики, пневматики и других рабочих сред.
Привод для обработки тяжелых деталей
Роликово-кулачковая передача RCX-500H работает с контактом качения и обеспечивает передачу движения без люфта. Передаточное отношение 1:90 рассчитано на получение высокого крутящего момента и устойчивое позиционирование тяжелой нагрузки.
Максимальная скорость планшайбы составляет 25 об/мин при частоте вращения сервомотора 3750 об/мин. Разрешение программирования поворотной оси — 0,001°.
Технические характеристики Detron RCX-500H

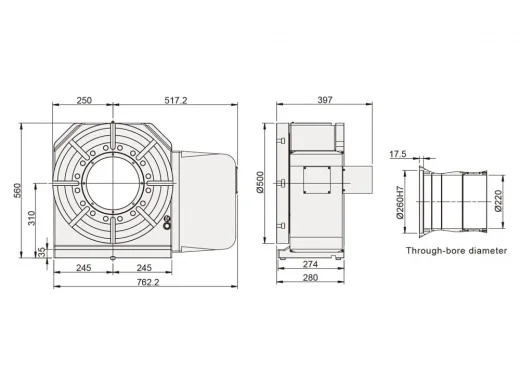

| Диаметр планшайбы | Ø500 мм |
|---|---|
| Диаметр центрального отверстия | Ø260H7 |
| Диаметр сквозного отверстия | Ø220 мм |
| Высота стола при горизонтальной установке | 280 мм |
| Высота центра при вертикальной установке | 310 мм |
| Ширина Т-образного паза | 18H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 3600 Н·м |
| Передаточное отношение | 1:90 |
| Максимальная скорость | 25 об/мин при 3750 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 25 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 15 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 400 кг |
| Допустимая нагрузка, горизонтально | 800 кг |
| Допустимая нагрузка с задней бабкой | 800 кг |
| Допустимое усилие FxL при зажиме | 40 000 Н |
| Допустимый изгибающий момент | 5000 Н·м |
| Допустимый момент кулачкового механизма | 1968 Н·м |
| Максимальное количество каналов вращающегося соединения | 6 |
| Масса без сервомотора | 395 кг |
При расчете нагрузки необходимо учитывать массу приспособления, положение центра тяжести, момент инерции заготовки, силы резания и требуемый коэффициент безопасности.
Преимущества RCX-500H
- планшайба диаметром 500 мм;
- роликово-кулачковая передача без люфта;
- гидравлический зажим с моментом 3600 Н·м;
- сквозное отверстие диаметром 220 мм;
- нагрузка до 800 кг при горизонтальной установке;
- точность индексации 15 угл. сек.;
- до шести каналов вращающегося соединения;
- подбор сервомотора под систему ЧПУ станка.
Что проверить перед установкой
- допустимую массу оборудования на столе станка;
- габариты рабочей зоны и доступный ход по координатам;
- массу, размеры и момент инерции заготовки;
- положение центра тяжести относительно планшайбы;
- наличие гидравлической системы с давлением 5 МПа;
- совместимость сервомотора и системы ЧПУ;
- необходимость опорной стойки и вращающегося соединения.
Частые вопросы
Какую нагрузку выдерживает RCX-500H?
Допустимая нагрузка составляет 400 кг при вертикальной установке и 800 кг при горизонтальной установке. При использовании задней бабки допустимая нагрузка также составляет 800 кг.
Какой тип зажима используется в RCX-500H?
Стол оснащен гидравлическим зажимом с рабочим давлением 5 МПа и моментом зажима 3600 Н·м.
Какой диаметр сквозного отверстия?
Диаметр сквозного отверстия составляет 220 мм, а диаметр центрального посадочного отверстия — 260H7 мм.
Какая точность индексации у RCX-500H?
Паспортная точность индексации составляет 15 угл. сек., а повторяемость — 6 угл. сек.
Можно ли установить вращающееся соединение?
Да. Конструкция допускает установку вращающегося соединения с максимальным количеством каналов до шести.
Какие данные нужны для подбора комплектации?
Нужно указать модель станка и системы ЧПУ, ориентацию установки, массу и размеры детали, положение центра тяжести, режимы обработки, параметры сервомотора и количество требуемых каналов.
