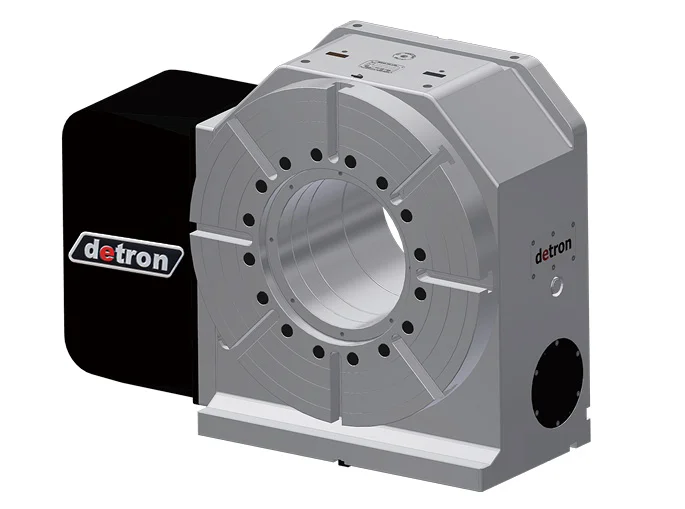

Detron RCX-500HL — одноосевой поворотный стол с планшайбой диаметром 500 мм, роликово-кулачковым приводом и гидравлической системой зажима. Модель предназначена для интеграции в обрабатывающие центры, рассчитанные на работу с крупногабаритными и тяжелыми деталями.

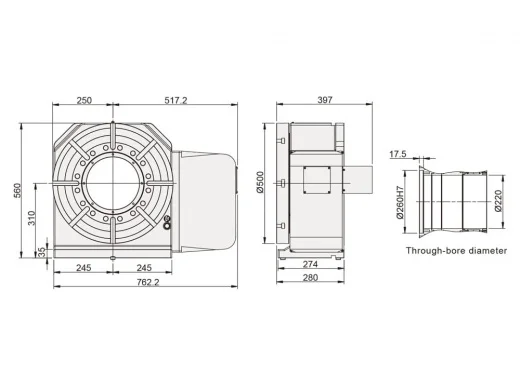

Допустимая горизонтальная нагрузка составляет 800 кг. Центральное отверстие Ø260H7 и сквозной канал Ø220 мм позволяют устанавливать крупные заготовки и приспособления, а также организовать подвод рабочих сред. При выборе между RCX-500H и RCX-500HL необходимо сопоставить установочные чертежи с доступным пространством станка.
Роликово-кулачковый привод
Передача с контактом качения обеспечивает высокую жесткость и передачу движения без люфта. Передаточное отношение механизма составляет 1:90, что позволяет получить высокий крутящий момент и устойчивое позиционирование тяжелой нагрузки.
Максимальная скорость планшайбы составляет 25 об/мин при частоте вращения сервомотора 3750 об/мин. Разрешение программирования поворотной оси — 0,001°.
Технические характеристики Detron RCX-500HL
| Диаметр планшайбы | Ø500 мм |
|---|---|
| Диаметр центрального отверстия | Ø260H7 |
| Диаметр сквозного отверстия | Ø220 мм |
| Высота стола при горизонтальной установке | 280 мм |
| Высота центра при вертикальной установке | 310 мм |
| Ширина Т-образного паза | 18H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 3600 Н·м |
| Передаточное отношение | 1:90 |
| Максимальная скорость | 25 об/мин при 3750 об/мин сервомотора |
| Стандартный момент инерции нагрузки | 25 кг·м² |
| Разрешение | 0,001° |
| Точность индексации | 15 угл. сек. |
| Повторяемость | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 400 кг |
| Допустимая нагрузка, горизонтально | 800 кг |
| Допустимая нагрузка с задней бабкой | 800 кг |
| Допустимое усилие FxL при зажиме | 40 000 Н |
| Допустимый изгибающий момент | 5000 Н·м |
| Допустимый момент кулачкового механизма | 1968 Н·м |
| Максимальное количество каналов вращающегося соединения | 6 |
| Масса без сервомотора | 395 кг |
Опубликованные производителем паспортные параметры RCX-500HL совпадают с RCX-500H. Отличия исполнения следует проверять по актуальному установочному чертежу и спецификации поставки.
Преимущества RCX-500HL
- планшайба диаметром 500 мм;
- роликово-кулачковая передача без люфта;
- гидравлический зажим с моментом 3600 Н·м;
- сквозное отверстие диаметром 220 мм;
- нагрузка до 800 кг при горизонтальной установке;
- точность индексации 15 угл. сек.;
- до шести каналов вращающегося соединения;
- подбор сервомотора под систему ЧПУ станка.
Что проверить перед установкой
- установочный чертеж выбранного исполнения;
- доступное пространство для корпуса и сервомотора;
- допустимую массу оборудования на столе станка;
- массу, размеры и момент инерции заготовки;
- наличие гидравлической системы с давлением 5 МПа;
- совместимость сервомотора с системой ЧПУ;
- необходимость задней бабки и вращающегося соединения.
Частые вопросы
Чем RCX-500HL отличается от RCX-500H?
Производитель выделяет RCX-500HL в отдельную модификацию, но на официальных страницах моделей опубликованы одинаковые основные паспортные параметры. Отличия исполнения необходимо проверять по установочным чертежам.
Какую нагрузку выдерживает RCX-500HL?
Допустимая нагрузка составляет 400 кг при вертикальной установке и 800 кг при горизонтальной установке. При использовании задней бабки допустимая нагрузка также составляет 800 кг.
Какой тип зажима используется?
Стол оснащен гидравлическим зажимом с рабочим давлением 5 МПа и моментом зажима 3600 Н·м.
Какой диаметр сквозного отверстия?
Диаметр сквозного отверстия составляет 220 мм, а диаметр центрального посадочного отверстия — 260H7 мм.
Можно ли установить вращающееся соединение?
Да. Конструкция допускает установку вращающегося соединения с максимальным количеством каналов до шести.
Какие данные нужны для подбора?
Нужно предоставить модель станка и системы ЧПУ, установочный чертеж рабочей зоны, ориентацию стола, массу и размеры детали, положение центра тяжести и требования к подводу рабочих сред.
