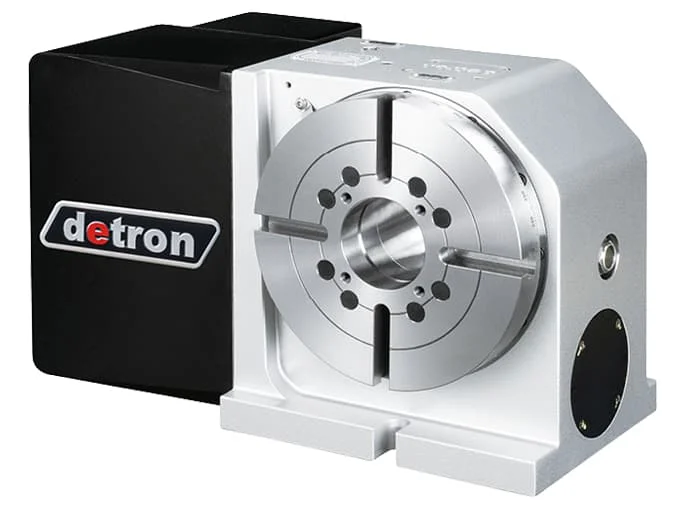

GVA-210SL/HL — вертикальный поворотный стол с ЧПУ и планшайбой диаметром 210 мм, предназначенный для оснащения металлообрабатывающего станка четвертой координатной осью.
Модель выпускается в двух исполнениях: GVA-210SL с пневматическим тормозом и GVA-210HL с гидравлическим тормозом. Это позволяет подобрать вариант под имеющуюся систему подачи рабочей среды и требуемый момент фиксации.
Назначение поворотного стола GVA-210SL/HL
Поворотный стол применяется для индексной и непрерывной обработки деталей на вертикальных обрабатывающих центрах. Установка четвертой оси позволяет выполнять фрезерование, сверление и нарезание резьбы на нескольких сторонах заготовки без повторной ручной переустановки.
Серводвигатель расположен с левой стороны корпуса. Передача вращения осуществляется двухзаходной червячной передачей с полным контактом зубьев, обеспечивающей эффективную передачу момента и уменьшенный люфт.
GVA-210SL
Исполнение с пневматическим тормозом. Рабочее давление составляет 0,55–0,7 МПа, а момент зажима поворотной оси — 300 Н·м.
GVA-210HL
Исполнение с гидравлическим тормозом. При давлении 2,5 МПа момент зажима достигает 450 Н·м.
Как выбрать модификацию: исполнение SL подойдет для станков с подготовленной пневматической системой. Модификацию HL следует выбирать, когда требуется повышенный момент фиксации и на станке предусмотрена гидравлическая станция.
Преимущества модели
- планшайба диаметром 210 мм для установки заготовок и приспособлений;
- сквозное отверстие Ø65 мм для расширения вариантов крепления и подвода коммуникаций;
- допустимая вертикальная нагрузка до 125 кг;
- нагрузка до 250 кг при использовании поворотной задней бабки;
- точность индексации 20 угловых секунд;
- повторяемость 6 угловых секунд по ISO 230-2;
- дискретность программируемого перемещения 0,001°;
- пневматическое и гидравлическое исполнения тормоза;
- до четырех каналов поворотного соединения.

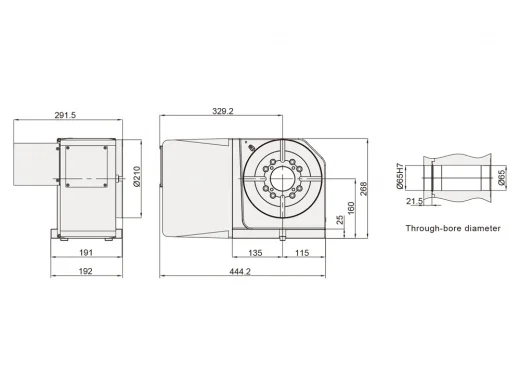

Технические характеристики
| Модель | GVA-210SL / GVA-210HL |
|---|---|
| Тип стола | Поворотный стол с ЧПУ, 4-я ось |
| Диаметр планшайбы | Ø210 мм |
| Центральное отверстие | Ø65H7 мм |
| Сквозное отверстие | Ø65 мм |
| Высота центра | 160 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип тормоза | Пневматический — GVA-210SL; гидравлический — GVA-210HL |
| Рабочее давление тормоза | 0,55–0,7 МПа — SL; 2,5 МПа — HL |
| Момент зажима | 300 Н·м — SL; 450 Н·м — HL |
| Передаточное отношение | 1:72 |
| Максимальная скорость вращения | 53,3 об/мин |
| Дискретность позиционирования | 0,001° |
| Точность индексации | 20″ |
| Повторяемость по ISO 230-2 / JIS B6192 | 6″ |
| Повторяемость по JIS B6330 | 4″ |
| Допустимая вертикальная нагрузка | 125 кг |
| Нагрузка с применением задней бабки | 250 кг |
| Допустимый момент резания | 260 Н·м |
| Допустимый момент инерции | 1,38 кг·м² |
| Количество каналов поворотного соединения | До 4 |
| Масса без серводвигателя | 60 кг |
Важно: серводвигатель подбирается с учетом системы ЧПУ и привода станка. Указанная масса 60 кг не включает массу серводвигателя.
Комплектация и интеграция
При подборе исполнения необходимо учитывать систему ЧПУ станка, совместимый серводвигатель, доступное установочное пространство, способ подачи воздуха или гидравлической жидкости, массу заготовки и требуемый момент фиксации.
Для обработки длинных деталей стол может использоваться совместно с подходящей задней бабкой. Конкретная комплектация, переходные элементы и параметры подключения согласовываются под станок заказчика.
Частые вопросы
GVA-210SL оснащается пневматическим тормозом с моментом зажима 300 Н·м. GVA-210HL использует гидравлический тормоз с моментом зажима 450 Н·м.
Диаметр рабочей планшайбы составляет 210 мм.
Повторяемость составляет 6 угловых секунд по ISO 230-2 / JIS B6192 и 4 угловые секунды по JIS B6330.
Допустимая нагрузка при вертикальной установке составляет 125 кг. При использовании подходящей поворотной задней бабки допустимая нагрузка увеличивается до 250 кг.
Да, если конструкция станка, система ЧПУ и привод поддерживают подключение дополнительной оси. Перед заказом необходимо проверить установочные размеры, интерфейс управления и параметры выбранного серводвигателя.
