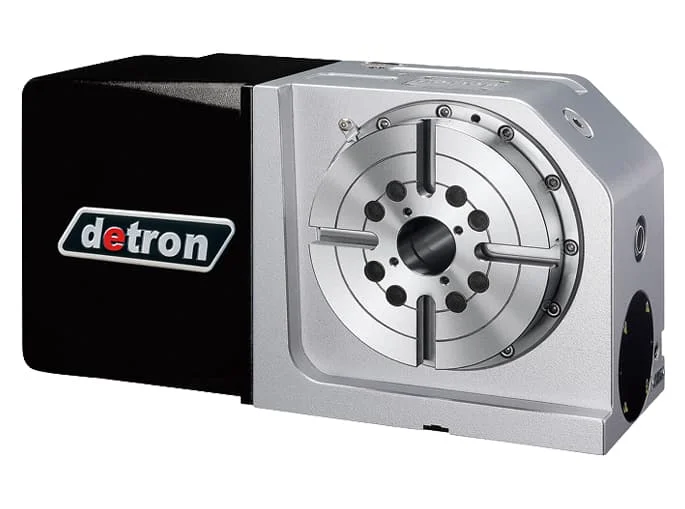

GXA-170SL/HL — одноосевой поворотный стол с планшайбой диаметром 170 мм и левым расположением серводвигателя. Такая компоновка применяется, когда необходимо уменьшить длину узла со стороны задней части стола или разместить привод с учётом рабочей зоны станка.
Модель выпускается с пневматическим тормозом в исполнении SL и гидравлическим тормозом в исполнении HL. Двухзаходная червячная передача обеспечивает регулируемый зазор, высокую эффективность передачи и стабильность позиционирования.
Ключевые параметры GXA-170SL/HL
Исполнения SL и HL
| Параметр | GXA-170SL | GXA-170HL |
|---|---|---|
| Тип тормоза | Пневматический | Гидравлический |
| Рабочее давление | 0,55–0,7 МПа | 2,5 МПа |
| Момент зажима | 300 Н·м | 450 Н·м |
Выбор исполнения: GXA-170SL подходит для станков с доступной пневматической системой. GXA-170HL обеспечивает увеличенный момент фиксации и применяется при наличии гидравлической станции.
Преимущества модели
Левое расположение двигателя
Боковая компоновка привода позволяет адаптировать стол к ограниченной рабочей зоне и конструктивным особенностям станка.
Двухзаходная червячная передача
Полная глубина зацепления повышает эффективность передачи и позволяет регулировать зазор по мере эксплуатации.
Два варианта тормоза
Можно выбрать пневматическую версию SL или гидравлическое исполнение HL с повышенным моментом зажима.
Поддержка вращающегося соединения
Конструкция допускает установку вращающегося соединения с количеством каналов до четырёх.
Технические характеристики

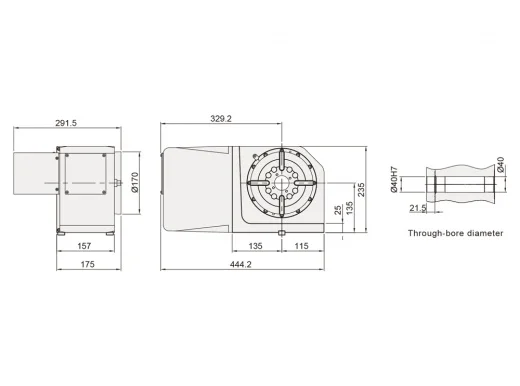

| Диаметр планшайбы | Ø170 мм |
|---|---|
| Диаметр центрального отверстия | Ø40H7 мм |
| Диаметр сквозного отверстия | Ø40 мм |
| Высота стола в горизонтальном положении | 175 мм |
| Высота центра в вертикальном положении | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющего сухаря | 18 мм |
| Тип тормоза SL / HL | пневматический / гидравлический |
| Рабочее давление SL / HL | 0,55–0,7 / 2,5 МПа |
| Момент зажима SL / HL | 300 / 450 Н·м |
| Передаточное отношение | 1:60 |
| Максимальная скорость | 53,3 об/мин при 3200 об/мин серводвигателя |
| Разрешение | 0,001° |
| Точность индексации | 20″ |
| Повторяемость ISO 230-2 / JIS B6192 | 6″ |
| Повторяемость JIS B6330 | 4″ |
| Допустимый момент инерции нагрузки | 0,72 кг·м² |
| Допустимая вертикальная нагрузка | 100 кг |
| Допустимая горизонтальная нагрузка | 200 кг |
| Нагрузка при использовании задней бабки | 200 кг |
| Допустимый крутящий момент резания | 200 Н·м при скорости планшайбы 1 об/мин |
| Количество каналов вращающегося соединения | до 4 |
| Масса без серводвигателя | 51,5 кг |
Важно: модификация тормоза выбирается при заказе. Необходимо проверить наличие пневматической или гидравлической системы станка, совместимость серводвигателя и ЧПУ, рабочую зону и допустимую нагрузку на стол станка.
Что проверить перед заказом
- доступное пространство для двигателя с левой стороны;
- наличие пневматической или гидравлической системы;
- совместимость серводвигателя и обратной связи с ЧПУ;
- массу заготовки и технологической оснастки;
- необходимость установки задней бабки;
- количество каналов вращающегося соединения.
Часто задаваемые вопросы
Версия SL оснащается пневматическим тормозом с моментом зажима 300 Н·м. Версия HL имеет гидравлический тормоз с моментом зажима 450 Н·м.
Серводвигатель устанавливается с левой стороны корпуса стола.
Допустимая вертикальная нагрузка составляет 100 кг, горизонтальная — 200 кг. При использовании задней бабки допускается нагрузка до 200 кг.
Повторяемость составляет 6 угловых секунд по ISO 230-2 и JIS B6192 либо 4 угловые секунды по методике JIS B6330.
