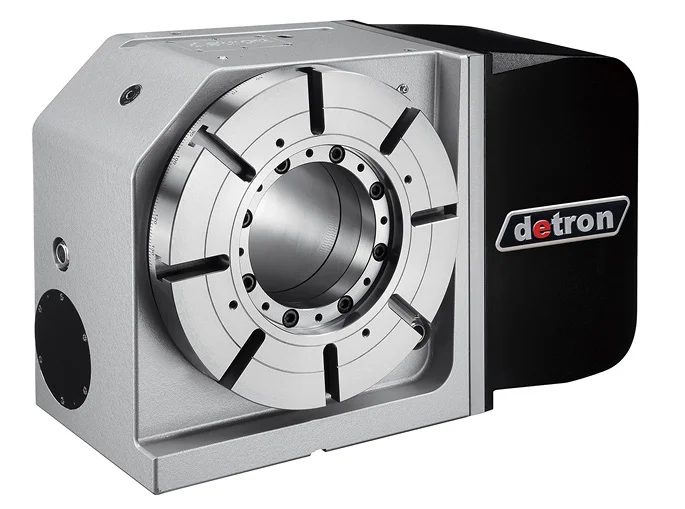

Detron GXA-320H — одноосевой поворотный стол с ЧПУ с планшайбой Ø320 мм и увеличенным сквозным отверстием Ø140 мм. Предназначен для оснащения фрезерных станков и обрабатывающих центров управляемой 4-й осью. Гидравлический зажим развивает 1600 Н·м, допустимая нагрузка при горизонтальной установке — до 400 кг.
Назначение
GXA-320H добавляет к трехосевому обрабатывающему центру программно управляемую 4-ю ось. Деталь можно поворачивать на заданный угол и обрабатывать несколько сторон в одном установе, сокращая количество ручных переустановов.
Характерная особенность этой серии — большой проход через шпиндель. У GXA-320H центральное отверстие составляет Ø180H7 мм, сквозное — Ø140 мм. Это удобно при проектировании приспособлений и автоматизированной оснастки, когда требуется использовать пространство внутри поворотной оси.
Основные характеристики Detron GXA-320H
| Категория | 4-я ось |
|---|---|
| Количество управляемых осей стола | 1 |
| Диаметр рабочего стола | Ø320 мм |
| Диаметр центрального отверстия | Ø180H7 мм |
| Сквозное отверстие | Ø140 мм |
| Высота стола, горизонтальная установка | 235 мм |
| Высота оси, вертикальная установка | 210 мм |
| Ширина Т-образного паза | 14H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 1600 Н·м |
| Передаточное отношение | 1:120 |
| Максимальная частота вращения | 22,2 об/мин при 2664 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 15 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Повторяемость, JIS B6330 | 4 угл. сек. |
| Допустимая нагрузка, вертикально | 200 кг |
| Допустимая нагрузка, горизонтально | 400 кг |
| Допустимая нагрузка с задней бабкой | 400 кг |
| Стандартный момент инерции нагрузки | 5,12 кг·м² |
| Максимальный момент инерции нагрузки | 20 кг·м² |
| Допустимый момент при резании | 780 Н·м |
| Масса без сервомотора | 147 кг |
Конструкция и особенности
Что проверить перед установкой
- Рабочую зону станка с учетом планшайбы Ø320 мм, приспособления и максимального габарита детали.
- Допустимую нагрузку станка с учетом массы самого GXA-320H — 147 кг без сервомотора.
- Массу, положение центра тяжести и момент инерции обрабатываемой детали.
- Совместимость сервомотора с системой ЧПУ станка.
- Возможность подключения гидравлического зажима 5 МПа.
- Необходимость использования проходного отверстия Ø140 мм в конструкции приспособления.
- Необходимость задней бабки при обработке длинных деталей.
Вопросы по Detron GXA-320H
GXA-320H относится к 4-й или 5-й оси?
В чем преимущество большого отверстия Ø140 мм?
Какую нагрузку допускает GXA-320H?
Можно ли использовать GXA-320H с задней бабкой?
Какой сервомотор подходит для GXA-320H?
Можно ли выбирать GXA-320H только по массе детали?
Какие данные нужны ИНКОР для подбора GXA-320H?
Подберем GXA-320H под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим компоновку и нагрузки, подберем сервопривод, заднюю бабку и необходимую оснастку.
