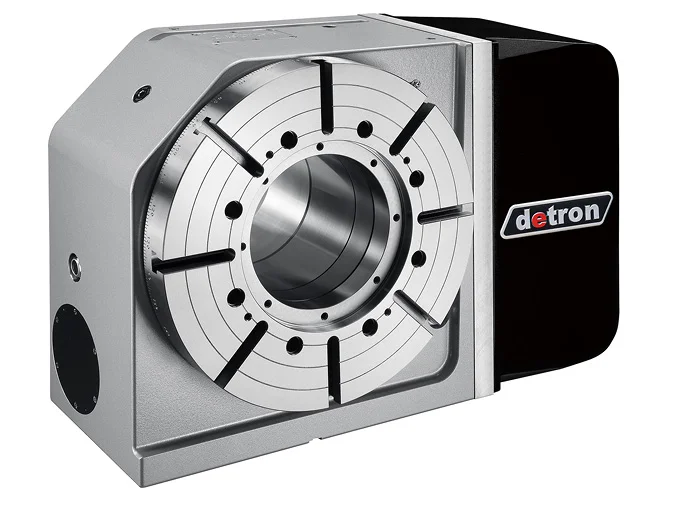

Detron GXA-400H — одноосевой поворотный стол с ЧПУ с планшайбой Ø400 мм и большим сквозным отверстием Ø180 мм. Предназначен для оснащения фрезерных станков и обрабатывающих центров управляемой 4-й осью. Гидравлический зажим развивает 3000 Н·м, допустимая нагрузка при горизонтальной установке — до 500 кг.
Назначение
GXA-400H добавляет к обрабатывающему центру программно управляемую поворотную ось. Деталь можно индексировать на заданный угол и обрабатывать несколько сторон в одном установе, сокращая количество ручных переустановов.
Модель особенно интересна для задач, где одновременно нужны планшайба Ø400 мм, высокая жесткость фиксации и большой проход через поворотную ось. Центральное отверстие составляет Ø220H7 мм, сквозное — Ø180 мм.
Основные характеристики Detron GXA-400H
| Категория | 4-я ось |
|---|---|
| Количество управляемых осей стола | 1 |
| Диаметр рабочего стола | Ø400 мм |
| Диаметр центрального отверстия | Ø220H7 мм |
| Сквозное отверстие | Ø180 мм |
| Высота стола, горизонтальная установка | 255 мм |
| Высота оси, вертикальная установка | 255 мм |
| Ширина Т-образного паза | 14H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 5 МПа |
| Момент зажима | 3000 Н·м |
| Передаточное отношение | 1:144 |
| Максимальная частота вращения | 11,1 об/мин при 1600 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 15 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Повторяемость, JIS B6330 | 4 угл. сек. |
| Допустимая нагрузка, вертикально | 250 кг |
| Допустимая нагрузка, горизонтально | 500 кг |
| Допустимая нагрузка с задней бабкой | 500 кг |
| Стандартный момент инерции нагрузки | 10,2 кг·м² |
| Максимальный момент инерции нагрузки | 40 кг·м² |
| Допустимый момент при резании | 1700 Н·м |
| Масса без сервомотора | 253 кг |
Конструкция и особенности
Что проверить перед установкой
- Рабочую зону станка с учетом планшайбы Ø400 мм, приспособления и максимального габарита детали.
- Допустимую нагрузку обрабатывающего центра: GXA-400H без сервомотора весит 253 кг.
- Суммарную массу стола, приспособления и заготовки.
- Положение центра тяжести и момент инерции детали. Максимальный момент инерции нагрузки для GXA-400H — 40 кг·м².
- Совместимость выбранного сервомотора с системой ЧПУ станка.
- Возможность подключения гидравлического зажима с рабочим давлением 5 МПа.
- Необходимость использования сквозного отверстия Ø180 мм в конструкции технологического приспособления.
- Необходимость задней бабки для длинных деталей.
Вопросы по Detron GXA-400H
GXA-400H относится к 4-й или 5-й оси?
Для чего GXA-400H имеет сквозное отверстие Ø180 мм?
Какую нагрузку допускает GXA-400H?
Можно ли установить GXA-400H на существующий обрабатывающий центр?
Можно ли использовать GXA-400H с задней бабкой?
Какие сервоприводы можно использовать с GXA-400H?
Какие данные нужны ИНКОР для подбора GXA-400H?
Подберем GXA-400H под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертеж детали. Проверим компоновку и нагрузки, подберем сервопривод, заднюю бабку и необходимую оснастку.
